Снятие и установка

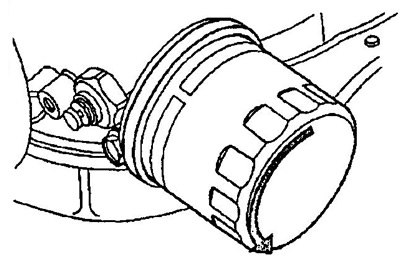

1. Отверните масляный фильтр.
2. Снимите масляный поддон (см. раздел "Масляный поддон").
а) Отверните болты и гайки крепления поддона.
- Момент затяжки — 9 Нм

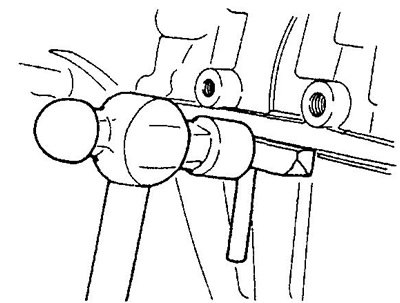

б) Вставьте лезвие спецприспособления между масляным поддоном и блоком цилиндров и, срезав герметик, снимите поддон.

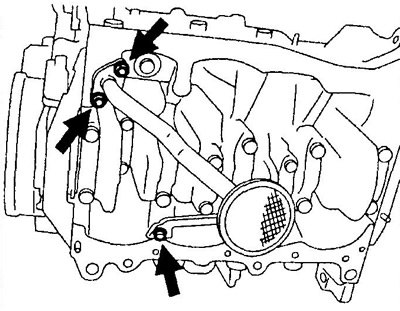

2. Снимите маслоприемник, отвернув 2 гайки и болт крепления.
- Момент затяжки — 18 Нм
3. Снимите масляный насос.
а) Отверните болты.
- Момент затяжки — 7 Нм

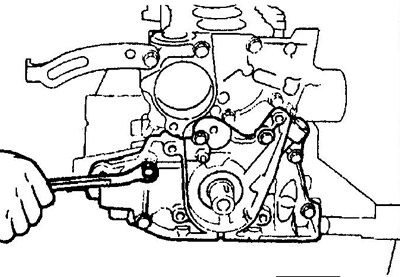

б) Отделите масляный насос с помощью отвертки, вставив ее между насосом и крышкой коренного подшипника.

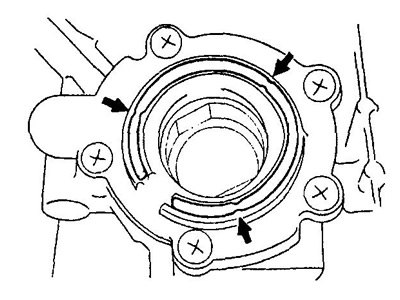

в) Снимите кольцевое уплотнение.
4. Установка производится в порядке, обратном снятию.
Разборка

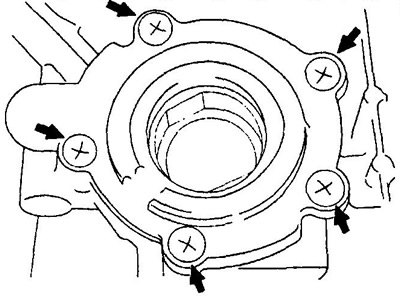

1. Отверните 5 винтов и снимите крышку корпуса.

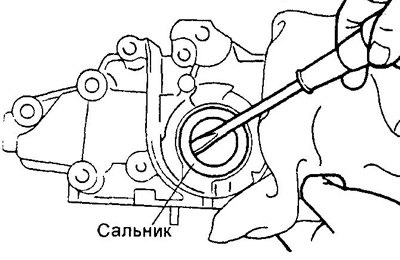

2. Снимите сальник масляного насоса.

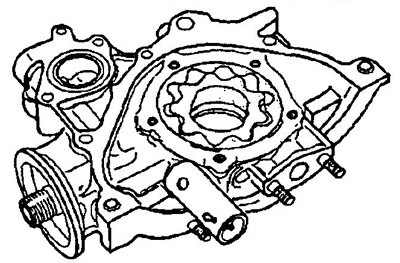

3. Снимите ведущий и ведомый роторы.

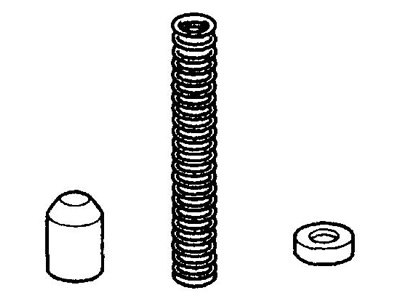

4. Снимите редукционный клапан, удалив шплинт, сняв седло пружины и пружину.

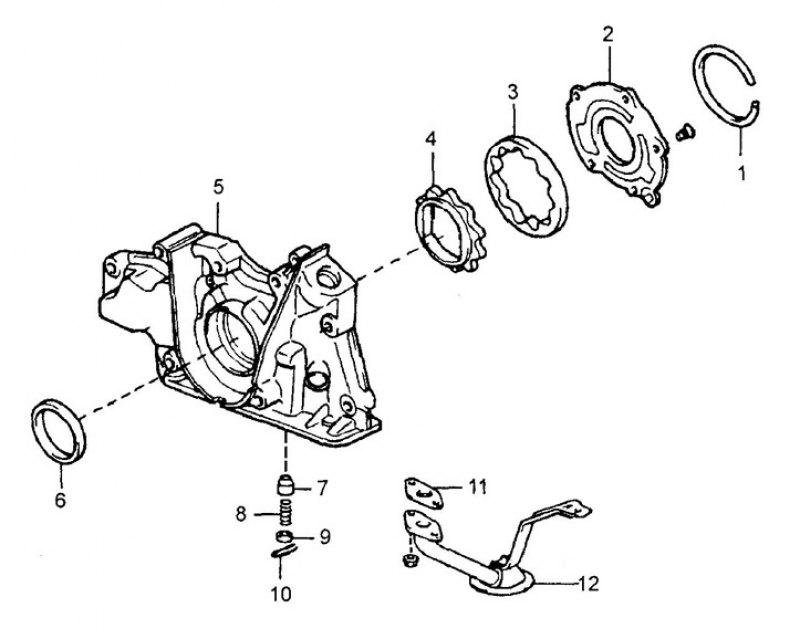

Разборка и сборка масляного насоса (серия EJ). 1 - кольцевое уплотнение, 2 - крышка масляного насоса, 3 - ведомый ротор, 4 - ведущий ротор, 5 - корпус масляного насоса, 6 - сальник, 7 - редукционный клапан, 8 - пружина редукционного клапана, 9 - седло пружины, 10 - шплинт, 11 - прокладка, 12 - маслоприёмник.
Проверка
1. Проверьте редукционный клапан.

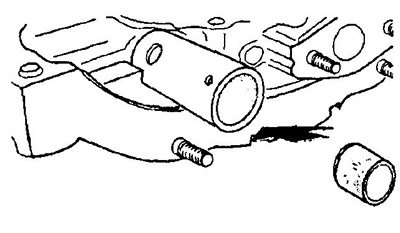

Смазав поверхность клапана свежим моторным маслом, установите его в посадочное отверстие и убедитесь, что клапан опускается под собственным весом.
Если это не выполняется, замените клапан или весь масляный насос.
2. Смажьте моторным маслом ведущий и ведомый роторы, установите их в корпус насоса и убедитесь, что роторы вращаются плавно.

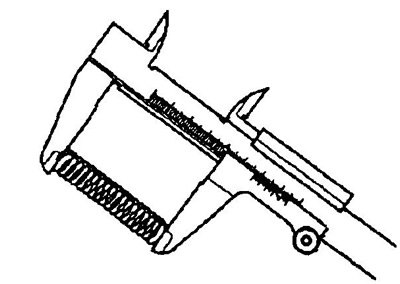

3. Измерьте длину пружины.
- Номинальная длина — 57 мм

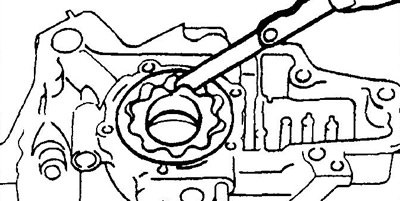

4. Используя щуп, измерьте радиальный зазор между выступами ведущего и ведомого роторов.
- Номинальный зазор — 0,16 - 0,24 мм

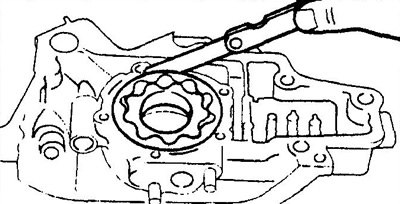

5. Используя щуп, измерьте радиальный зазор между ведомым ротором и корпусом насоса.
- Номинальный зазор — 0,20 - 0,28 мм
Если величина любого из зазоров больше максимального значения, замените оба ротора. В случае необходимости замените весь насос.

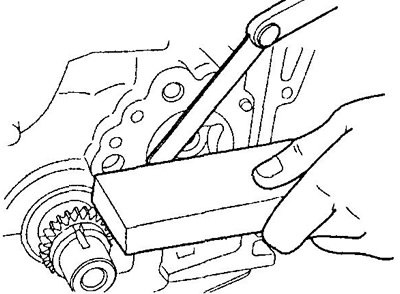

6. Прецизионной линейкой и щупом измерьте торцевой зазор между роторами и стенкой корпуса.
- Номинальный зазор — 0,04 - 0,08 мм
- Максимальный зазор — 0,30 мм
Сборка

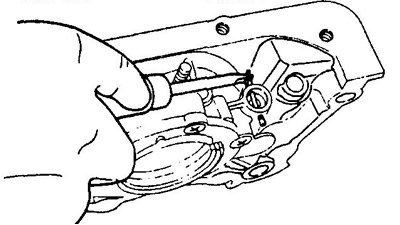

1. Установите редукционный клапан, пружину и седло пружины, зафиксировав шплинтом.
2. Установите сальник масляного насоса.
3. Установите ведущий и ведомый роторы.

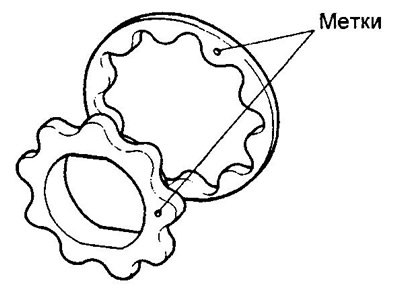

а) Расположите ведущий и ведомый роторы метками в сторону крышки корпуса, как показано на рисунке.
б) Установите крышку корпуса насоса и закрепите ее 5 винтами.
- Момент затяжки — 19 Нм
