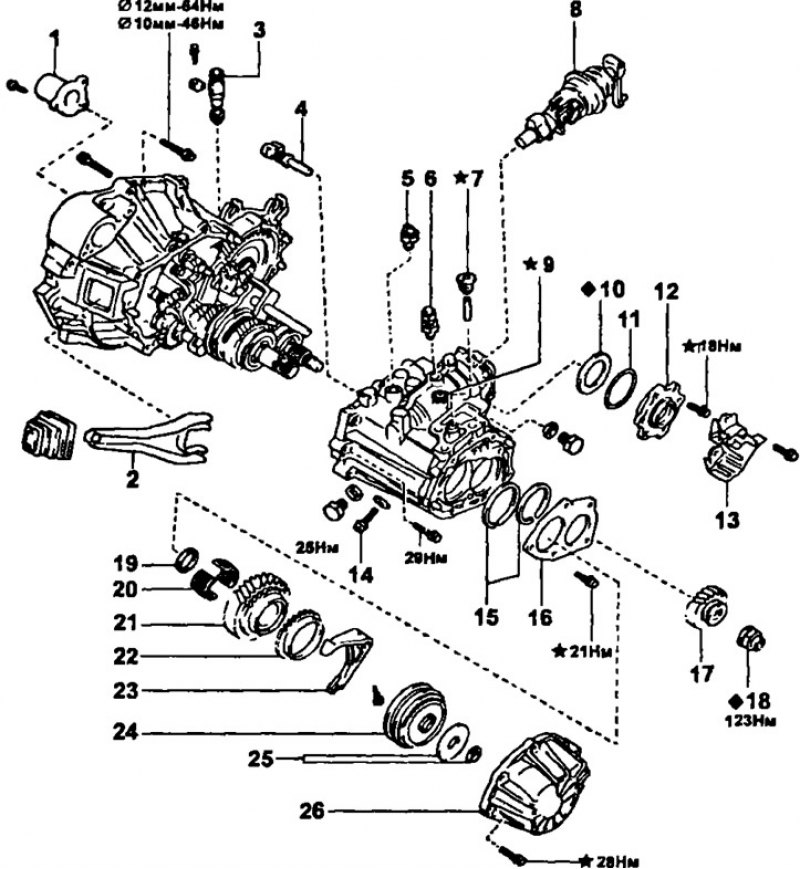

Коробка передач S50 и S55. (Седан): 1 - держатель подшипника первичного вала, 2 - вилка выключения сцепления, 3 - ведомая шестерня спидометра, 4 - ограничитель включения передачи заднего хода, 5 - выключатель фонарей заднего хода, 6 - блокирующее устройство N«1, 7 - штифт и пробка, 8 - вал рычага выбора передач в сборе, 9 - блокирующее устройство №2, 10 - регулировочная шайба, 11 • кольцевое уплотнение, 12 - держатель подшипника дифференциала, 13 - защитный кожух картера коробки передач, 14 - стопорный болт, 15 - стопорное кольцо, 16 - держатель заднего подшипника, 17 - ведомая шестерня пятой передачи, 18 - контргайка, 19 - проставка, 20 - игольчатый подшипник, 21 - шестерня пятой передачи, 22 - кольцо синхронизатора, 23 - вилка переключения передач Ns3, 24 - муфта синхронизатора №3, 25 - ограничитель сухарей и стопорное кольцо, 26 - крышка картера коробки передач

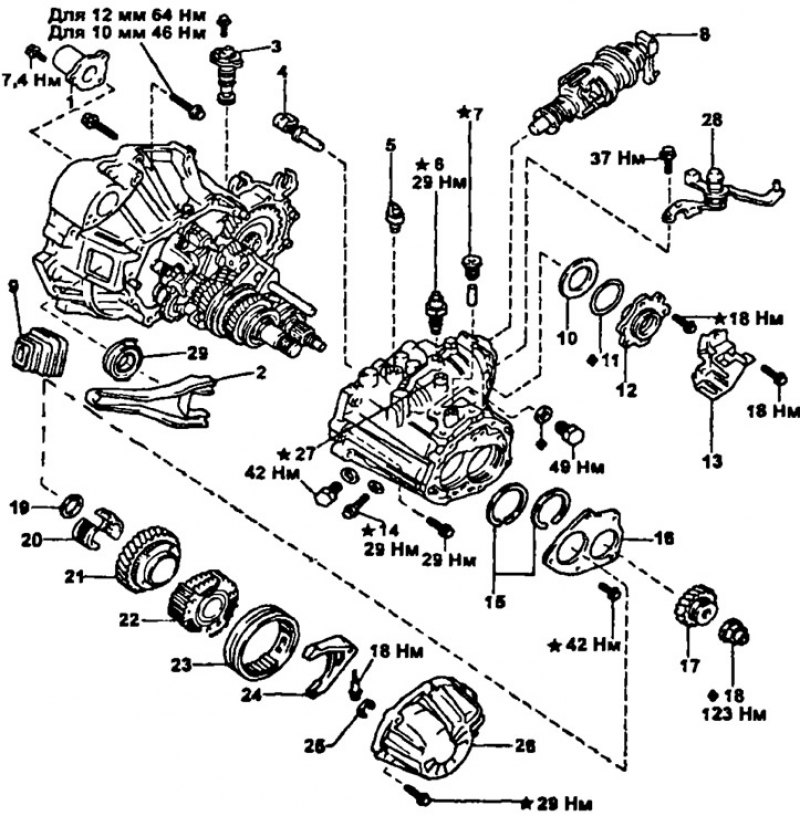

Коробка передач S50, S54 и S55. (Универсал): 1 - держатель подшипника первичного вала, 2 - вилка выключения сцепления, 3 - ведомая шестерня спидометра, 4 - ограничитель включения передачи заднего хода, 5 - выключатель фонарей заднего хода, 6 - блокирующее устройство №1, 7 - штифт и пробка, 8 - вал рычага выбора передач в сборе, 9 - чехол вилки, 10 - регулировочная шайба, 11 - кольцевое уплотнение, 12 - держатель подшипника дифференциала, 13 - защитный кожух картера коробки передач, 14 - стопорный болт, 15 - стопорное кольцо, 16 - держатель заднего подшипника, 17 - ведомая шестерня пятой передачи, 18 - контргайка, 19 - проставка, 20 - игольчатый подшипник, 21 - шестерня пятой передачи, 22 - муфта синхронизатора N»3, 23 - обойма синхронизатора №3, 24 - вилка переключения передач Ns3, 23 - стопорное кольцо. 26 - крышка картера коробки передач, 27 - пробка, 28 - коленчатый рычаг, 29 - выжимной подшипник

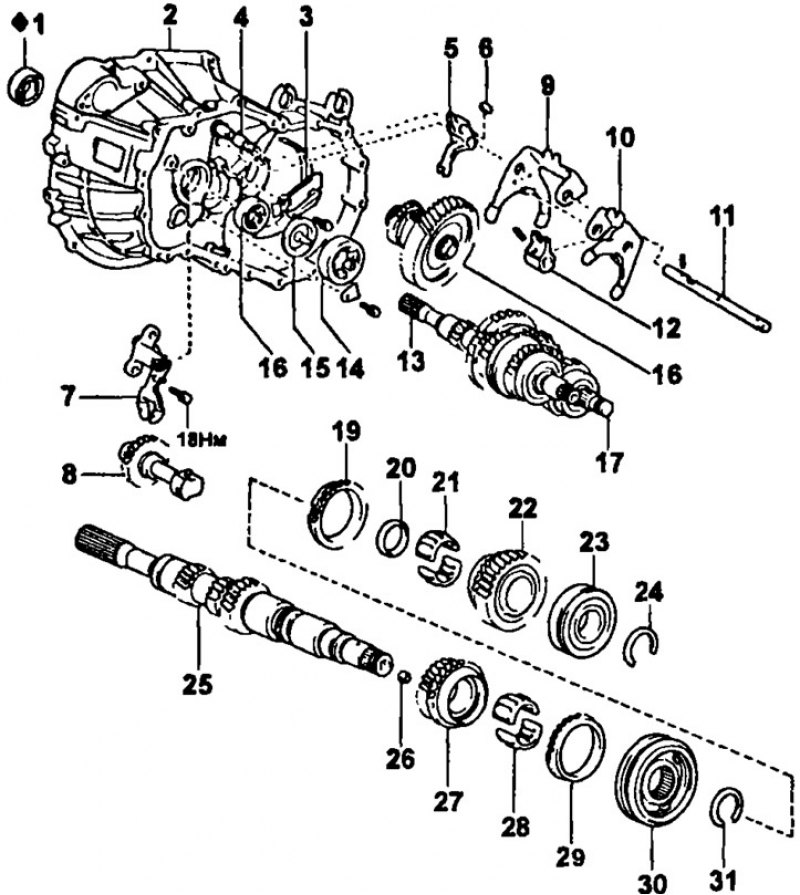

Коробка передач S50, S54 и S55 (продолжение): 1 - сальник, 2 - картер сцепления, 3 - маслоприемник, 4 - шток вилки переключения передач Ns2, 5 - вилка включения передачи заднего хода, 6 * штифт предохранителя, 7 - кулиса включения передачи заднего хода, 8 - вал' с промежуточной шестерней заднего хода, 9 - вилка переключения передач №1, 10 - вилка переключения передач №2, 11 - шток вилки переключения передач №1, 12 - головка переключения №1, 13 - первичный вал, 14 - передний подшипник вторичного вала, 15 - крышка вторичного вала, 16 - передний подшипник первичного вала, 17 - вторичный вал, 18 - дифференциал в сборе, 19, 29 - кольцо синхронизатора, 20 - проставка, 21 - игольчатый подшипник, 22 - шестерня четвертой передачи, 23 - радиальный шариковый подшипник, 24 - стопорное кольцо, 25 - первичный вал, 26 - штифт, 27 - шестерня третьей передачи, 28 - игольчатый подшипник, 30 - муфта синхронизатора №2, 31 - стопорное кольцо

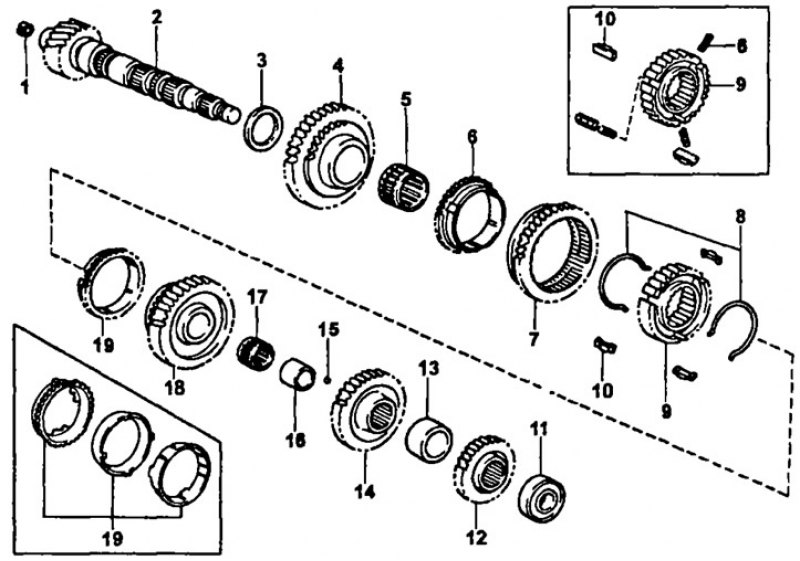

Вторичный вал S50, S54 и S55: 1 - штифт, 2 - вторичный вал, 3 - упорная шайба, 4 - шестерня первой передачи, 5 - игольчатый подшипник, 6 - кольцо синхронизатора, 7 - обойма синхронизатора №1, 8 - пружина синхронизатора, 9 - муфта синхронизатора №1, 10 - сухарь, 11 - задний подшипник, 12 - ведомая шестерня четвертой передачи, 13 - проставка, 14 - ведомая шестерня третьей передачи, 15 - шарик, 16 - проставка, 17 - игольчатый подшипник, 18 - шестерня второй передачи, 19 - кольцо синхронизатора

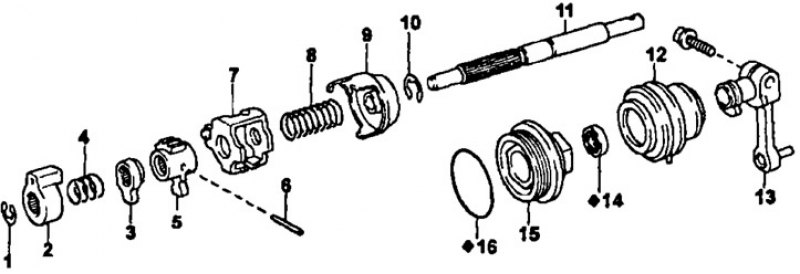

Вал рычага выбора передач S50 и S55. (Седан): 1, 10- стопорное кольцо, 2 - держатель ограничителя включения передачи заднего хода, 3 - внутренний рычаг переключения N82, 4, 8 - пружина, 5 - внутренний рычаг переключения №1, 6 - штифт, 7 - обойма внутреннего рычага переключения, 9 - скоба предохранителя переключений, 11 - шток рычага выбора передач, 12 - пыльник, 13 - кулиса штока рычага выбора передач, 14 - сальник, 15 - крышка вала выбора передач, 16 - кольцевое уплотнение

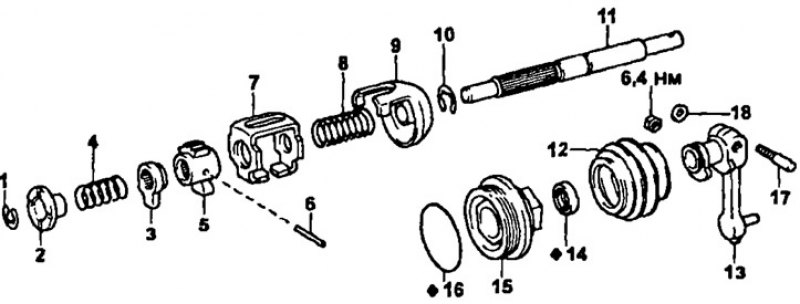

Вал рычага выбора передач S50, S54 и S55. (Универсал): 1, 10 - стопорное кольцо, 2 - держатель ограничителя включения передачи заднего хода, 3 - внутренний рычаг переключения №2, 4, 8 - пружина, 5 - внутренний рычаг переключения №1, 6 - штифт, 7 - обойма внутреннего рычага переключения, 9 - скоба предохранителя переключений, 11 - шток рычага выбора передач. 12 - пыльник, 13 - кулиса штока рычага выбора передач, 14 - сальник, 15 - крышка вала выбора передач, 16 - кольцевое уплотнение, 17 - резьбовой штифт, 18 - шайба
