Тщательно очистите все детали в растворителе и просушите сжатым воздухом.
Перед сборкой смажьте все детали трансмиссионной жидкостью MTF.
Примечание:
- В коробке передач данной модели прокладки между основными частями картера не применяются; пользуйтесь герметиком (08С70-Л0-234М).
- При разборке картера коробки передач всегда прочищайте магнит 12.
- Проверяйте все подшипники на износ и исправность работы.

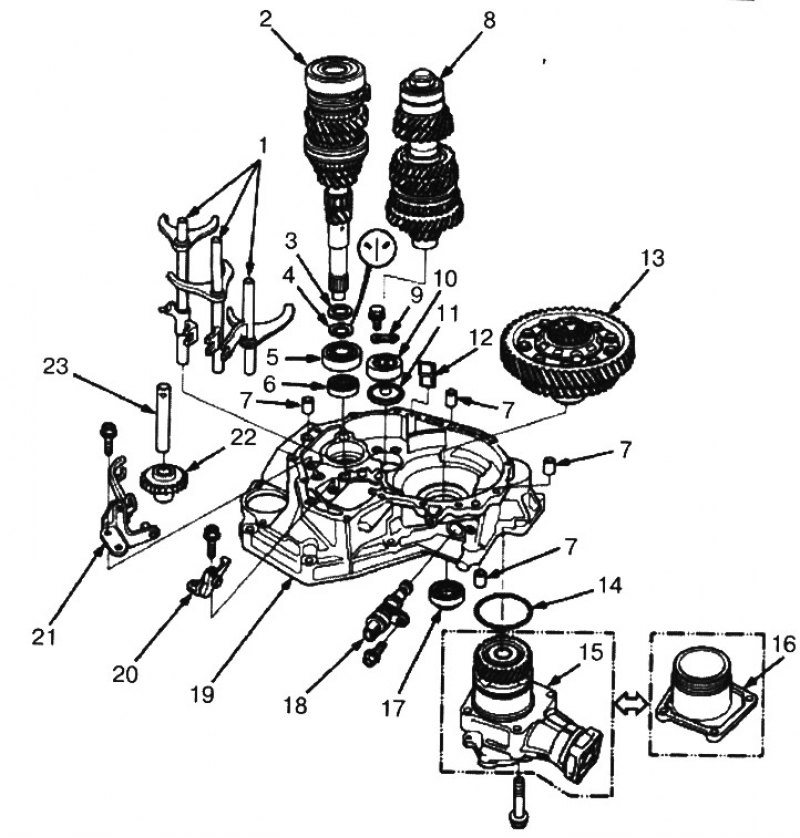

1. ВИЛКИ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ
2. ВТОРИЧНЫЙ ВАЛ В СБОРЕ
3. ШАЙБА 28-мм
4. ПРУЖИННАЯ ШАЙБА 28-мм
5. ШАРИКОПОДШИПНИК
6. САЛЬНИК. Замените
7. РЕПЕРЕНЫЙ ШТИФТ 14x20 мм
8. ПРОМЕЖУТОЧНЫЙ ВАЛ В СБОРЕ
9. СТОПОРНАЯ ПЛАСТИНКА ИГОЛЬЧАТОГО ПОДШИПНИКА
10. ИГОЛЬЧАТЫЙ ПОДШИПНИК
11. МАСЛОРАЗДАТОЧНАЯ ТАРЕЛКА С
12. МАГНИТ
13. ДИФФЕРЕНЦИАЛ В СБОРЕ
14. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените
15. РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ
16. КРЫШКА С ЛЕВОЙ СТОРОНЫ
17. САЛЬНИК. Замените
18. ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ
19. КАРТЕР СЦЕПЛЕНИЯ
20. СТОПОРНЫЙ КУЛАЧОК ЗАДНЕГО ХОДА
21. ДЕРЖАТЕЛЬ ВИЛКИ ПЕРЕКЛЮЧЕНИЯ ЗАДНЕГО ХОДА
22. ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ ЗАДНЕГО ХОДА
23. ОСЬ ШЕСТЕРНИ ЗАДНЕГО ХОДА
1. ПОДВЕСНОЙ КРОНШТЕЙН КОРОБКИ ПЕРЕДАЧ
2. БЛОКИРОВОЧНЫЙ БОЛТ
3. ЗАГЛУШКА 32-мм
4. СТАЛЬНОЙ ШАРИК (5/16 дюйма)
5. ПРУЖИНА 26,1 мм
6. ШАЙБА. Замените
7. СТОПОРНЫЙ ВИНТ ШАРИКА
8. ШАЙБА. Замените
9. БОЛТ С БУРТИКОМ
10. САЛЬНИК. Замените
11. ПРОБКА СЛИВНОГО ОТВЕРСТИЯ
12. ШАЙБА. Замените
13. ПРОБКА НАЛИВНОГО ОТВЕРСТИЯ
14. ШАЙБА. Замените
15. РЕПЕРЕНЫЙ ШТИФТ 10 х 12 мм
16. ПРУЖИНА 25,6 мм
17. УПОРНАЯ ШАЙБА
18. ПОВОДОК ПЕРЕКЛЮЧЕНИЯ С
19. КОНИЧЕСКАЯ ПРУЖИННАЯ ШАЙБА
20. СПЕЦИАЛЬНЫЙ БОЛТ
21. КРЫШКА
22. САЛЬНИК. Замените
23. РЫЧАГ ПОВОДКА ПЕРЕКЛЮЧЕНИЯ
24. КОЛПАЧОК САПУНА
25. ОСЬ ПОВОДКА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ
26. ПРУЖИННЫЙ ШТИФТ. Замените
27. ПОВОДОК ВЫБОРА ПЕРЕДАЧ
28. УПОРНАЯ ШАЙБА
29. ВОЗВРАТНАЯ ПРУЖИНА ВЫБОРА 5-Й ПЕРЕДАЧИ/ ЗАДНЕГО ХОДА
30. ВОЗВРАТНАЯ ПРУЖИНА ВЫБОРА ПЕРЕДАЧ
31. МАСЛЯНЫЙ ЖЕЛОБ
32. ПРОКЛАДКА 78-мм
33. МАСЛОРАЗДАТОЧНАЯ ТАРЕЛКАМ
34. ПРУЖИННЫЙ БОЛТ ВЫБОРА ПЕРЕДАЧ
35. САЛЬНИК. Замените
36. РЫЧАГ СЕЛЕКТОРА
37. ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ ЗАДНЕГО ХОДА
38. ШАЙБА. Замените
39. КАРТЕР КОРОБКИ ПЕРЕДАЧ
