Крышка поводка переключения в сборе

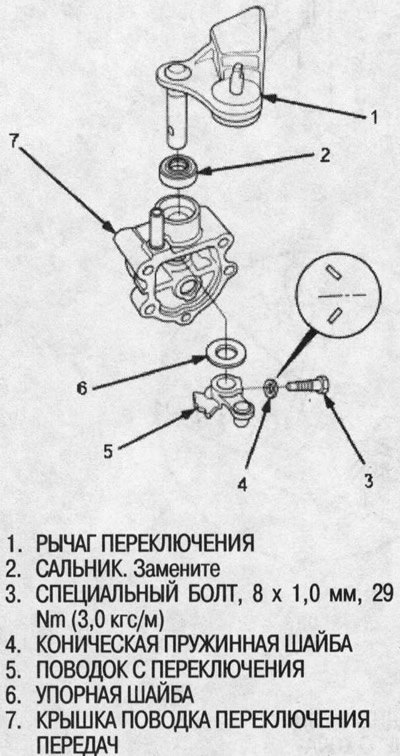

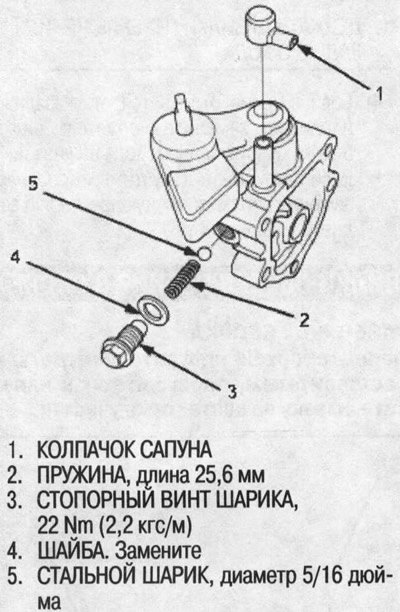

1. Открутите колпачок сапуна и стопорный винт шарика, снимите шайбу, пружину и стальной шарик.
2. Открутите специальный болт и снимите конические пружинные шайбы.

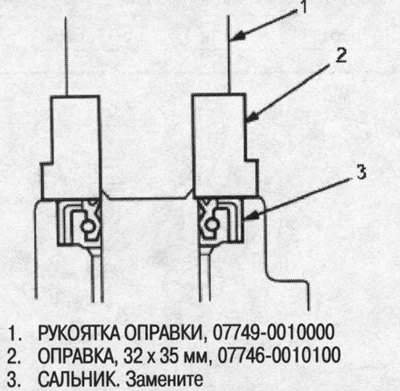

3. Снимите рычаг переключения, поводок С и упорную шайбу с крышки поводка штока переключения.
4. Снимите сальник.
Примечание: При установке поверните упорную шайбу поверхностью из сплава к крышке поводка переключения передач.
5. Установка выполняется в порядке, обратном снятию.
Ось поводка переключения передач в сборе
1. Открутите специальные болты и снимите конические пружинные шайбы.

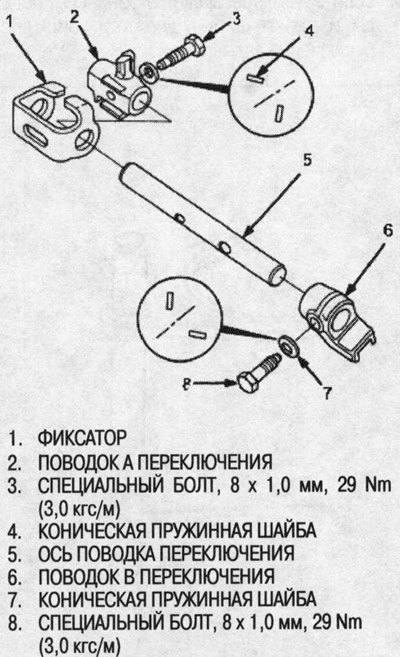

2. Снимите фиксатор, поводки А и В переключения передач с оси.
3. Установка выполняется в порядке, обратном снятию.
Проверка зазоров

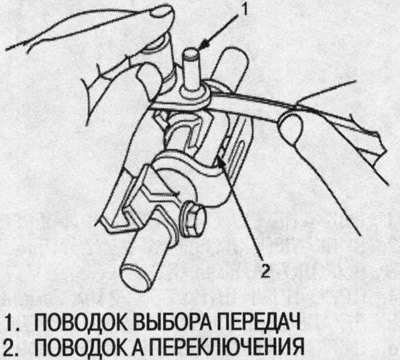

1. Измерьте зазор между поводком А переключения и поводком выбора передач.
- Стандарт (новый): 0,05-0,25 мм
- Предел: 0,5 мм

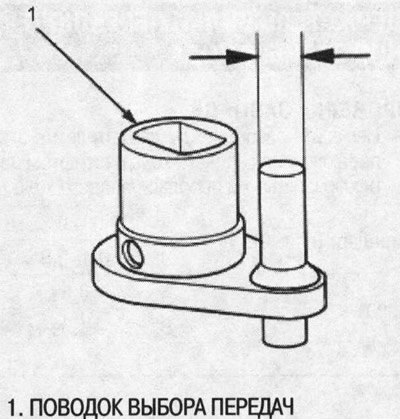

2. Если зазоры превышают указанные пределы, измерьте диаметр штифта поводка выбора передач.
- Стандарт: 7,9-8,0 мм
Если диаметр штифта поводка выбора передач меньше предельного значения, замените штифт на новый.
Если диаметр штифта в пределах нормы, замените поводок А переключения на новый.

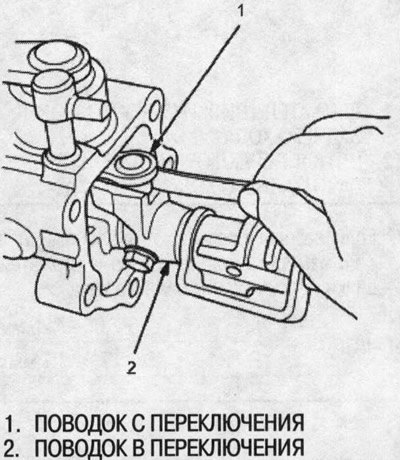

3. Измерьте зазор между поводком В и поводком С переключения передач.
- Стандарт (новый): 0,05-0,25 мм
- Предел: 0,5 мм
4. Если зазоры превышают указанный предел, измерьте диаметр штифта поводка С переключения передач.

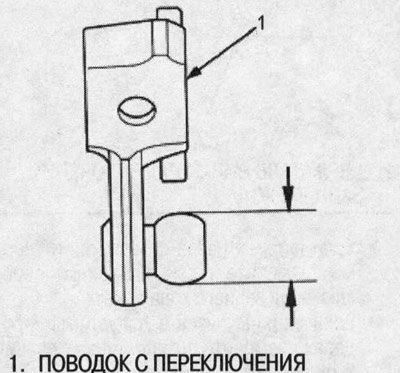

- Стандарт: 12,9-13,0 мм
Если диаметр поводка С переключения передач меньше предельного значения, замените поводок С на новый.
Оригинал выложен на портале AutoInstruction
Если диаметр поводка С переключения передач в пределах нормы, замените поводок В переключения передач на новый.
