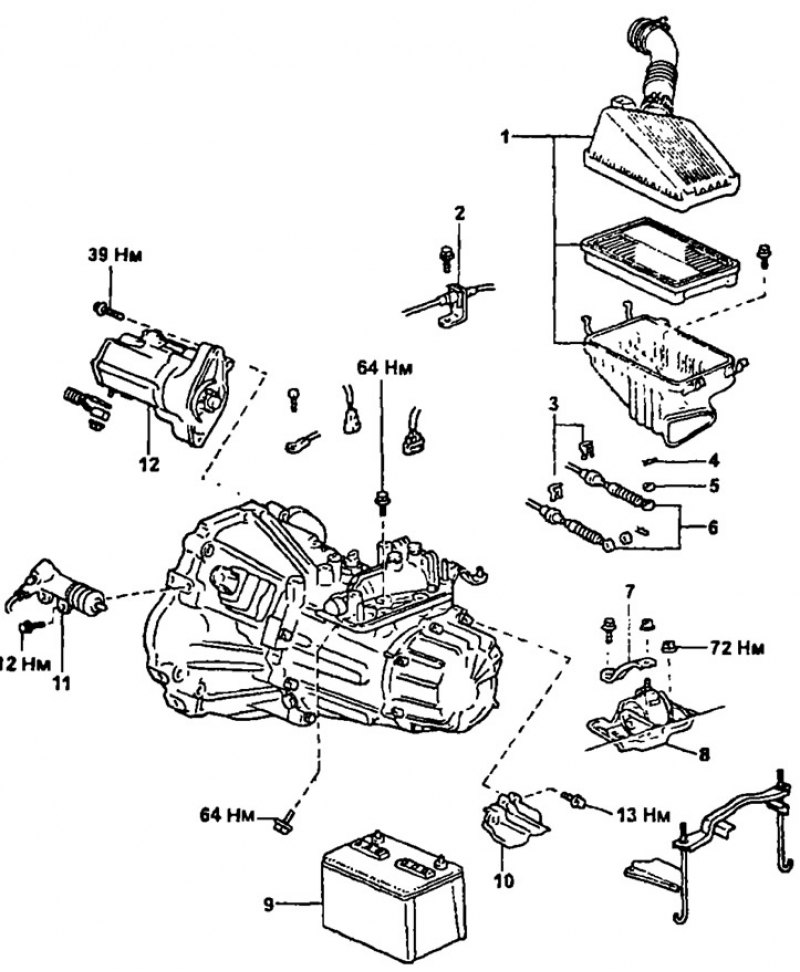

Снятие и установки коробки передач С50 и С52: 1 - воздушный фильтр, 2 - кронштейн трубки гидропривода сцепления, 3 - держатель, 4 - шплинт, 5 - шайба, 6 - трос управления, 7 - кронштейн левой опоры двигателя, 8 - левая опора двигателя, 9 - аккумуляторная батарея, 10 - защитный кожух картера коробки передач, 11 - рабочий цилиндр сцепления, 12 - стартер

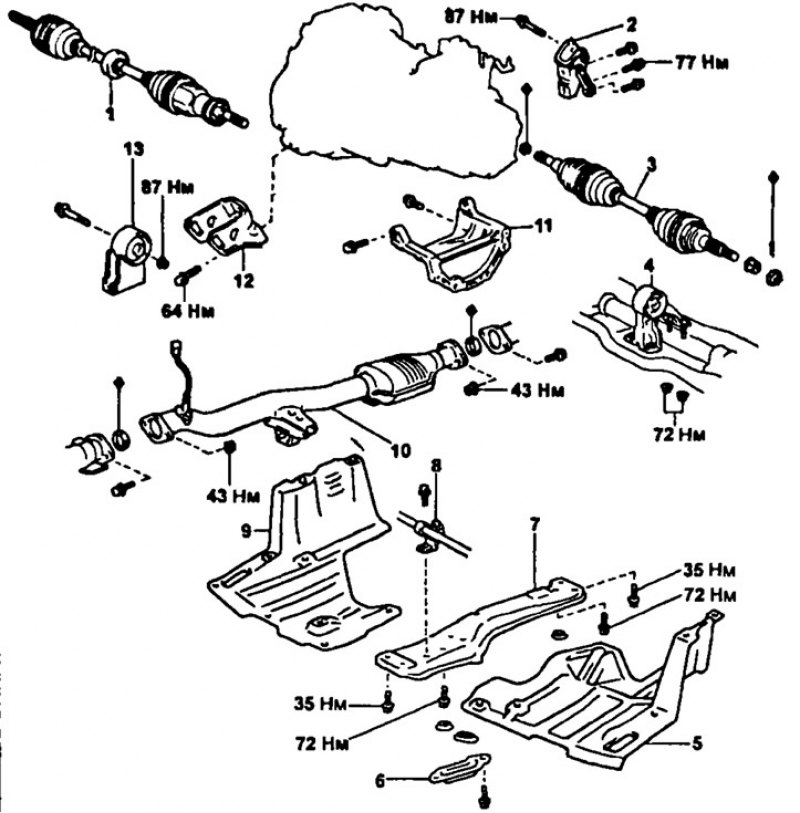

Снятие и установка коробки передач С50 и С52 (продолжение): 1 - правый приводной вал, 2 - кронштейн задней опоры двигателя, 3 - левый приводной вал, 4 - задняя опора двигателя, 5 - кожух защиты двигателя (левая сторона), 6 - защите балки центральной опоры крепления двигателя, 7 - балка центральной опоры крепления двигателя, 8 - трубка кондиционера, 9 - кожух защиты двигателя (правая сторона), 10 - приемная труба глушителя, 11 - кронштейн, 12 - кронштейн передней опоры двигателя, 13 - передняя опора двигателя
При снятии и установке коробки передач руководствуйтесь рисунком "Снятие и установка коробки передач".
1. Отсоедините отрицательную клемму аккумулятора.
2. Отсоедините положительную клемму, снимите аккумулятор и-блок предохранителей №2.
3. Снимите воздушный фильтр.

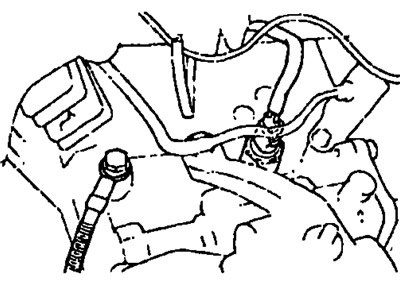

4. Отсоедините разъем выключателя фонарей заднего хода.
6. Снимите хомут трубки и рабочий цилиндр сцепления.
Примечание: не отсоединяйте трубку гидропривода сцепления.
- а) Отверните два болта и снимите рабочий цилиндр сцепления.
- б) Снимите хомут трубки гидропривода сцепления.
7. Отсоедините тросы управления, в} Снимите шплинты и шайбы.
- б) Снимите держатели с тросов.
- в) Отсоедините тросы управления от картера коробки передач.

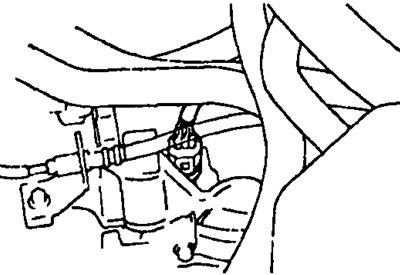

8. Отсоедините разъем датчика скорости.

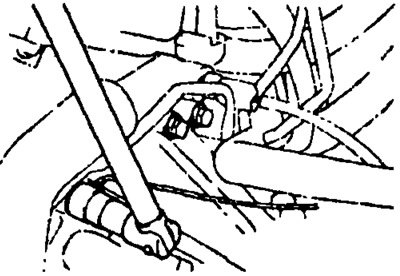

9. Отверните верхний болт крепления стартера. Отверните два верхних болте крепления коробки передач.
10. Поддомкратьте автомобиль, установите его на подставки и снимите передние колеса.
11. Снимите кожух защиты двигателя.
12. Слейте масло из коробки передач.
13. Снимите приемную трубу глушителя.
- а) Отсоедините разъем кислородного датчика.
- б) Отверните два болта крепления приемной трубы.
- в) Отверните четыре болта, гайки и снимите приемную трубу.
14. Снимите приводные валы.
15. Снимите балку центральной опоры крепления двигателя
- а) Поддомкратьте коробку передач и двигатель.
Примечание: проложите между домкратом и двигателем деревянный брусок.
- б) Отверните два болта и снимите защиту балки центральной опоры крепления двигателя.

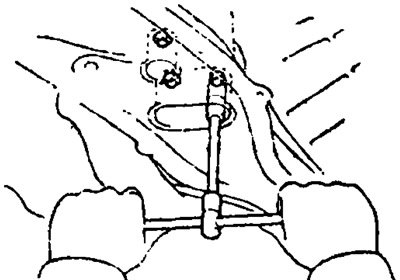

- а) Снимите две заглушки и отверните три болта.
- г) Снимите заглушку и отверните болт задней опоры двигателя.
- д) Отверните болт и отсоедините хомут трубки кондиционера.
- е) Отверните четыре болта и снимите балку центральной опоры крепления двигателя.

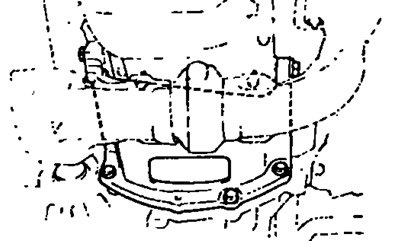

16. Отверните пять болтов и снимитв кронштейн.
17, Снимите стартер.
- а) Отсоедините разъем и провод от стартера.

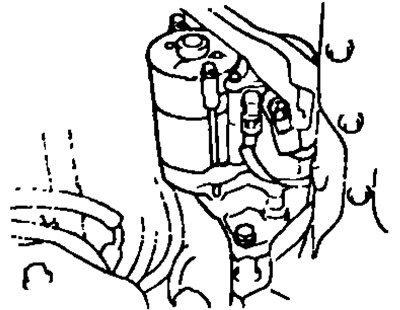

- б) Отверните нижний болт крепления и снимите стартер.
18. Отсоедините заднюю опору двигателя.
- а) Отверните болт задней опоры.

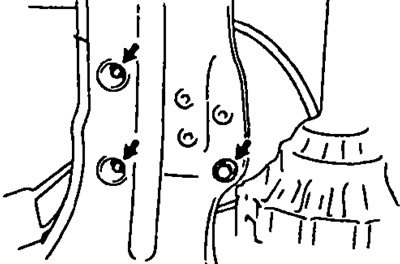

- б) Снимите две заглушки, отверните гайки и болт.
[Источник статьи размещён на портале: Autoinstruction]
19. Отсоедините левую опору двигателя.
- а) Снимите кронштейн левой опоры двигателя.

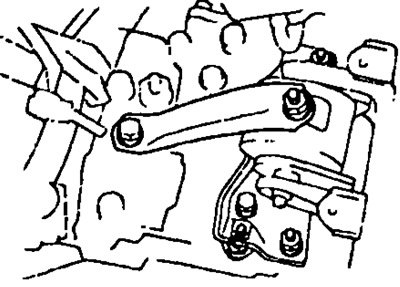

- б) Отверните два болта, гайки и отсоедините левую опору двигателя.

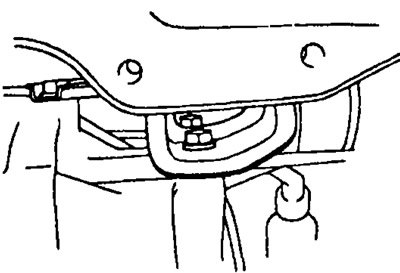

20. Снимите кронштейн задней опоры двигателя. Опустите левую сторону двигателя и отверните три болта кронштейна.
21. Снимите коробку передач.
- а) Отверните болты крепления коробки передач.

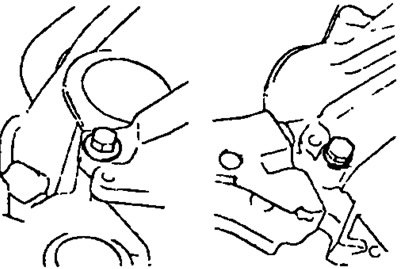

- б) Снимите коробку передач с двигателя.
