Раздаточная коробка: 1 - держатель крышки картера раздаточной коробки, 2 - уплотнительное кольцо, 3 - установочный штифт, 4 - ведомая шестерня привода насоса, 5 - уплотнительное кольцо, 6 - фильтр, 7 - вал ведущей шестерни главной передачи в сборе, 8 - прокладка, 9 - уплотнительное кольцо, 10 - стопорная пластина регулировочной гайки, 11 - подшипник, 12 - маслосъемное кольцо, 13 - правая часть раздаточной коробки, 14 - установочный штифт, 15 - внешнее кольцо подшипника правой части раздаточной коробки, 16 - уплотнительное кольцо, 17 - датчик частоты вращения задних колес, 18 - крышка смотрового отверстия раздаточной коробки, 19 - уплотнительное кольцо, 20 - сапун, 21 - внешнее кольцо подшипника левой части раздаточной коробки, 22 - тарельчатая пружина, 23 - сальник, 24 - прокладка, 25 - прокладка, 26 - сливная пробка, 27 - картер раздаточной коробки, 28 - регулировочная прокладка, 29 - держатель подшипников ведомой шестерни, 30 - уплотнительное кольцо, 31 - удлинитель картера раздаточной коробки, 32 - пыльник, 33 - сальник
Автомобили 4WD имеют постоянный полный привод, так называемый "Full time 4WD", с блокировкой межосевого дифференциала.
Применение: более подробную информацию о работе систем см. в главе "Руководство по эксплуатации".
Блокировка в зависимости от комплектации может осуществляться двумя способами:
Оригинал можно просмотреть на сайте (autoinstruction.ru)

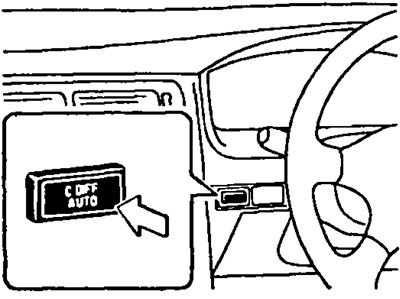

1. С системой механической блокировки межосевого дифференциала (С. DIF. AUTO). При нажатии кнопки на панели приборов происходит блокировка межосевого дифференциала. Это приводит к равному распределению момента на переднюю и заднюю оси, что существенно улучшает проходимость.
2. С системой автоматической блокировки межосевого дифференциала (вязкостная муфта). Эта система не требует вмешательства водителя, но автомобили, оснащенные этой системой имеют худшую проходимость, по сравнению с автомобилями с системой "С. DIF. AUTO". Это обусловлено тем, что вязкостная муфта не обеспечивает 100% блокировку, и срабатывание муфты происходит с небольшой задержкой по времени.
