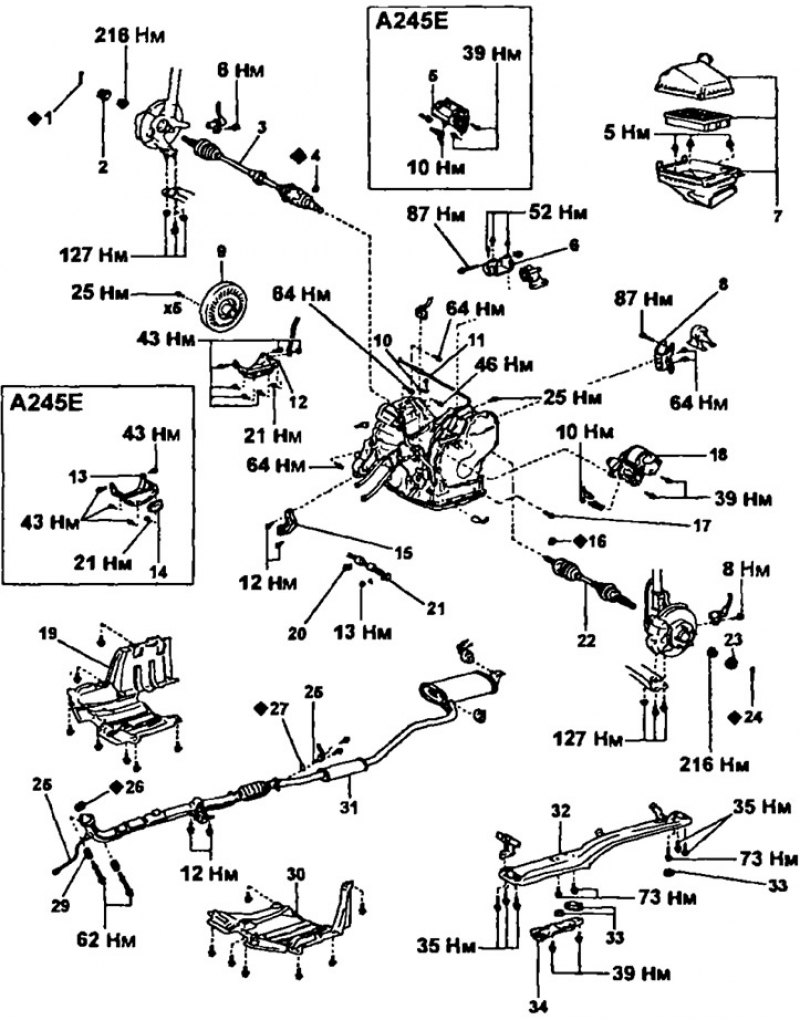

Модели 2WD с 1996 г. 1 - шплинт, 2 - колпачок контргайки, 3 ~ левый приводной вал, 4 - стопорное кольцо, 5 - стартер, 6 - кронштейн левой опоры крепления двигателя, 7 - воздухозаборник и воздушный фильтр, 8 - кронштейн задней опоры крепления двигателя, 9 - гидротрансформатор, 10 - кабель заземления, 11 - трос управления клапаном дросселем, 12 - кронштейн (усилитель), 13 - кронштейн (усилитель), 14 - крышка, 15 - кронштейн тяги управления, 16 - уплотнительное кольцо, 17 - заглушка, 18 - стартер, 19 - кожух защиты двигателя (левая сторона), 20 - зажим, 21 - тяга управления АКПП, 22 - правый приводной вал, 23 - колпачок контргайки, 24 - шплинт, 25 - разъем кислородного датчика, 26 - прокладка, 27 - прокладка, 28 - датчик температуры отработавших газов, 29 - пружина, 30 - кожух защиты двигателя (правая сторона), 31 - выхлопная труба, 32 - балка центральной опоры крепления двигателя, 33 - заглушка, 34 - защита балки.
Снятие
Примечание: установку проводите в порядке, обратном снятию.
1. Отсоедините трос управления клапаном-дросселем.
2. Отверните болты крепления воздухозаборнике и снимите его вместе с воздушным фильтром. Момент затяжки при установке 50 Нм.
3. Снимите кабель заземления с картера АКПП.

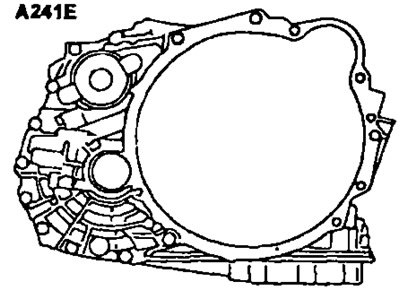

4. Отверните два верхних болта крепления КПП к двигателю. Момент затяжки при установке 64 Нм.

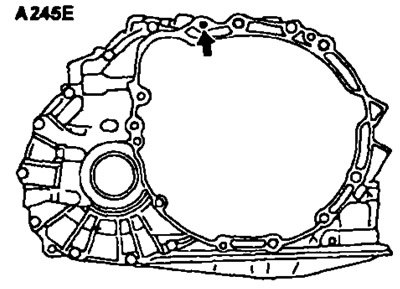

5. (Только А245Е) Отверните верхний болт крепления стартера. Момент затяжки hpu установке 39 Нм.
6. Поднимите автомобиль.
7. Снимите кожухи защиты двигателя.
8. Снимите приводные валы.
9. Поддомкратьте АКПП.
10. Снимите выпускную трубу.
- а) Отверните два болта и снимите пружину. Момент затяжки при установке 62 Нм.
- б) Отсоедините разъем кислородного датчика.
- в) Отверните два болта и снимите опору выхлопной трубы. Момент затяжки при установке 12 Нм.
- г) Отверните два болта и снимите датчик температуры отработавших газов и прокладку.
Примечание: при установке используйте новую прокладку.
- д) Снимите прокладку с выхлопной трубы.
Примечание: пои установке используйте новую прокладку.
11. Подвесьте двигатель на таль.

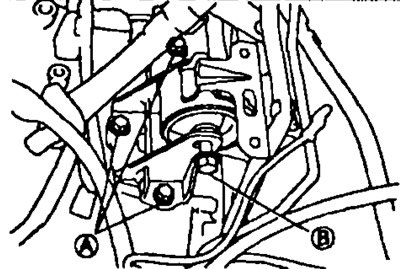

12. Отверните четыре болта и снимите кронштейн крепления левой опоры двигателя. Момент затяжки при установке:
- Болты А 52 Нм
- Болт В 67 Нм
13. Снимите балку центральной опоры крепления двигателя.

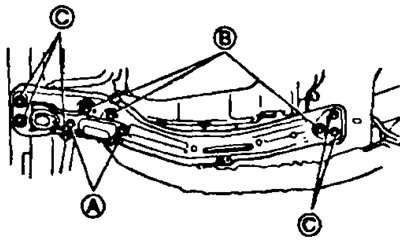

- а) Отверните два болта и снимите защиту балки. Момент затяжки при установка (болты А) 39 Нм.
- б) Снимите три заглушки.
- в) Отверните 8 болтов Момент затяжки при установке:
- Болты В 72 Н
- Болты С 35 Н
14. Снимите стартер.
- а) Отверните гайку и отсоедините разъем. Момент затяжки при установка 10 Нм.

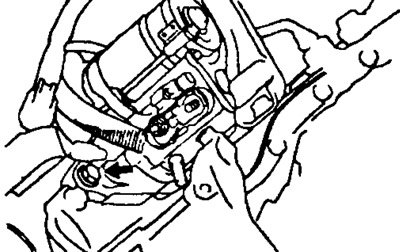

- б) Отверните два болта - А241Е (один болт - А245Е) и снимите стартер. Момент затяжки при установке 39 Нм.
15. Отсоедините разъем выключателя запрещения запуска двигателя и снимите тягу управления АКПП.
- а) Отсоедините разъем выключателя запрещения запуска двигателя.

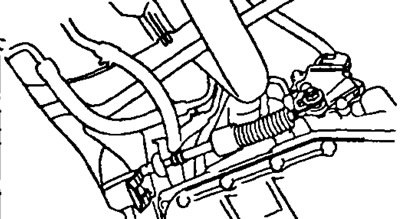

- б) Извлеките стопор и снимите тягу управления двигателем. Момент затяжки при установке 12 Нм.
16. Снимите кронштейн тяги управления двигателем. Момент затяжки при установке 12 Нм.

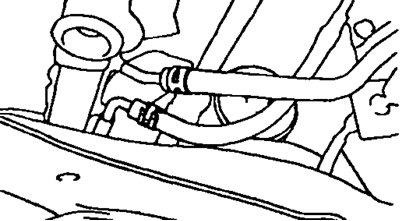

17. Ослабьте хомуты и снимите две трубки охладителя рабочей жидкости.
18. Снимите кронштейн (усилитель).

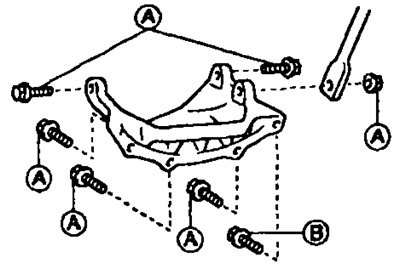

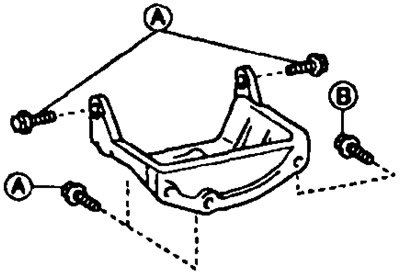

- а) Отверните 6 болтов и гайку - А241Е (5 болтов - А245Е). Момент затяжки при установке:
- Болт А 43 Нм
- Болт В 21 Нм

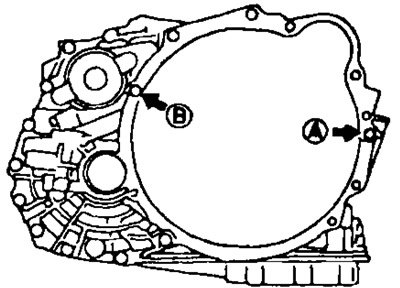

А241Е |
А245Е |
19. Снимите кронштейн задней опоры крепления двигателя.
- а) Отверните болт крепления опоры. Момент затяжки при установке 87 Нм.
- б) Отверните два болта крепления кронштейна и снимите кронштейн. Момент затяжки при установке 64 Нм.
20. Снимите АКПП.
- а) (А245Е) Снимите крышку. Вращая гидротрансформатор, отверните шесть болтов. Момент затяжки при установке 25 Нм.

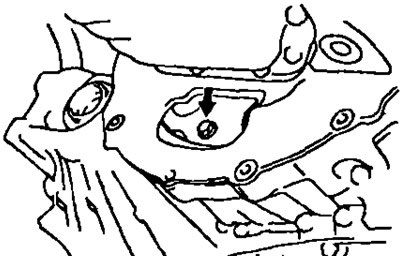

Примечание: при установке первым закручивайте болт серого цвета, а затем остальные пять болтов.
- 6) Отверните два болт в и снимите АКПП. Момент затяжки при установке:
- Болт А: 64 Нм
- Болт В:
- (А241Е) 25 Нм
- (А245Е) 46 Нм

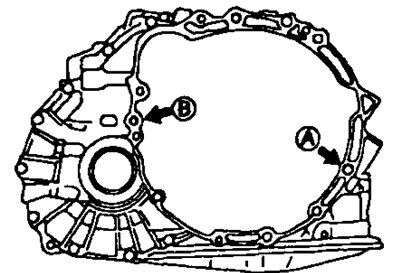

А241Е |
А245Е |
