Обычный тип свечей зажигания

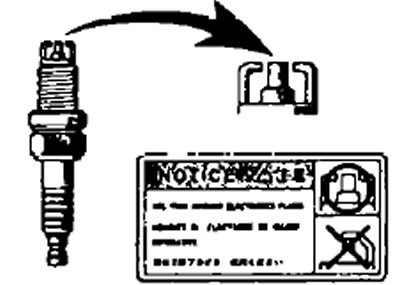

Примечание: в зависимости от комплектации могут быть установлены свечи с двумя электродами.
1. Отсоедините высоковольтные провода от свечей зажигания.
2. Выверните свечи зажигания, используйте свечной ключ на 16 мм.
3. Очистите свечи зажигания на пескоструйном аппарате или металлической щеткой.
4. Проверьте визуально состояние свечей зажигания на предмет износа электродов, повреждений резьбы или (и) изолятора. При необходимости замените свечи зажигания.
Рекомендуемые свечи зажигания:
- ND - K20R-U11
- NGK - BKR6EYA11
5 Отрегулируйте зазор между электродами, подгибая только боковой электрод.
Номинальное значение зазора:
- 3S-FE, 4S-FE, 5E-FE - 1,1 мм

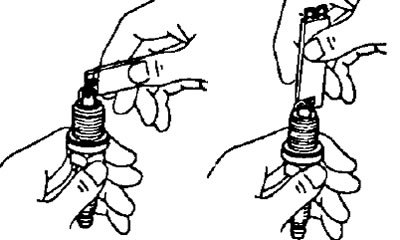

- 7A-FE и 4A-FE - 0,8 мм
6. Установите свечи зажигания, затянув их. (М318 Н м).
7. Подсоедините высоковольтные провода к свечам зажигания.
Оригинал найдёте на этом ресурсе autoinstruction
Двигатель 3S-GE и двигатель 4А- FE (с системой Lean burn) с "платиновыми" свечами зажигания.

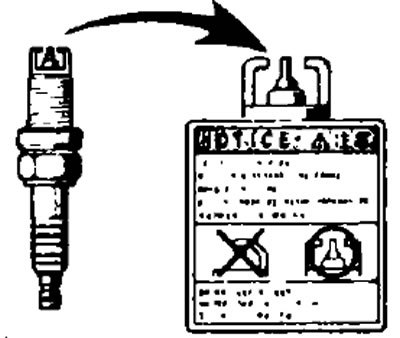

Примечание: в зависимости от комплектации могут быть установлены свечи с двумя электродами.
Примечание:
- Никогда не используйте металлическую щетку для очистки свечей зажигания такого типа.
- Никогда не пытайтесь регулировать зазор в свече зажигания, бывшей в эксплуатации.
- Свечи зажигания должны заменяться через каждые 100000 км пробега автомобиля.
1. Снимите защитный кожух проводов свечей зажигания.
2. Отсоедините провода высокого напряжения от свечей зажигания.
3. Проверьте электроды свечей зажигания.

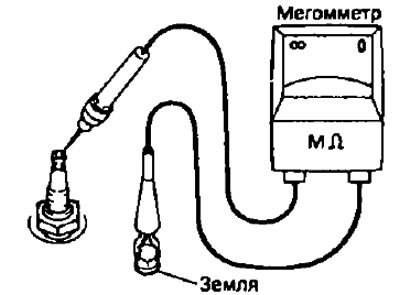

При наличии мегомметра измерьте электрическое сопротивление изолятора.
- Номинальное сопротивление не менее 10 МОм
Если сопротивление меньше допустимого, очистите свечу.
При отсутствии мегомметра
- а) Быстро пять раз увеличьте частоту вращения двигателя до 4000 об/мин
- б) Выверните свечи зажигания (см. выше).
- в) Визуально оцените состояние свечи зажигания.
Если электроды сухие, то проверку можно закончить.
Если электроды влажные, то необходимо перейти к следующей позиции.
4. Визуально проверьте состояние свечей зажигания на предмет отсутствия повреждений резьбы, изолятора и электродов При любых отклонениях замените свечи.
Рекомендуемые свечи зажигания:
- 4A-FE (с системой Lean burn):
- ND - PK20R13
- NGK - BKR6EP13
- 3S-GE:
- ND - PK20R8
- NGK - BKR6EP8
5. Проверьте зазор между электродами.
Зазор между электродами:
- 4A-FE (с системой Lean bum):
- Максимально допустимый зазор - 1,5 мм
- Номинальный зазор - 1,3 мм
- 3S-GE:
- Максимально допустимый зазор - 1,0 мм
- Номинальный зазор - 0,8 мм
Если зазор больше максимально допустимого, замените свечу.
Регулировку зазора у новой свечи необходимо проводить подгибанием только бокового электрода у основания. Не трогайте центральный электрод.

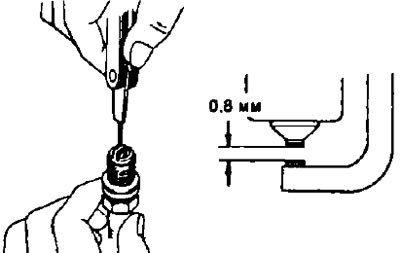

Примечание: при регулировке зазора не опирайте инструмент на центральный электрод или изолятор.
6. Очистите свечи зажигания.
Если электроды имеют следы отложения влажных углеродных остатков, то высушите их, а затем удалите подходящим растворителем. Если электроды имеют следы масла, то предварительно удалите их с помощью бензина.
Затем очистите свечи с помощью очистителя свечей, подавая воздух с давлением не более 588 кПа (6 кг/см2) в течение не более 20 секунд.
7. Заверните свечи зажигания.
- Момент затяжки - 18 Нм
8. Подключите провода высокого напряжения к свечам зажигания и установите на место защитный кожух проводов свечей зажигания.
