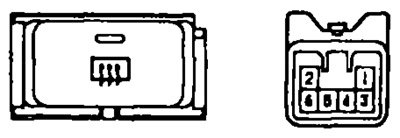

Проверка работы выключателя обогревателя
Модели до 1996 года
1. Проверьте проводимость между выводами разъема выключателя.
- а) Проверьте отсутствие проводимости между выводами "2" и "3" в положении "OFF" и наличие проводимости в положении "ON".
- б) Проверьте наличие проводимости между выводами "1" и "4" (подсветка) во всех положениях выключателя.
2. Проверьте работу таймера.
- а) Подключите "+" аккумуляторной батареи к выводу "2", "-" к выводу "3".
- б) Подключите между выводами "1" и "4" контрольную лампу 3,4 Вт.
- в) Установите выключатель в положение "ON", проверьте, что контрольная лампа и лампа подсветки горят в течение 12-18 минут, затем гаснут.
3. Проверьте лампу подсветки. Подключите батарею к выводам "1" и "4", проверьте, что лампа горит.
Модели после 1996 года
1. Проверьте наличие проводимости между выводами "1" и "4" во всех положениях выключателя.
2. Проверьте работу таймера.
- а) Подключите "+" аккумуляторной батареи к выводу "2", "-" к выводу "3".
- б) Подключите "+" аккумуляторной батареи через контрольную лампу мощностью 3,4 Вт к выводу "6".
- в) Установите выключатель в положение "ON", проверьте, что контрольная лампа и лампа подсветки горят в течение 12-18 минут, затем гаснут.

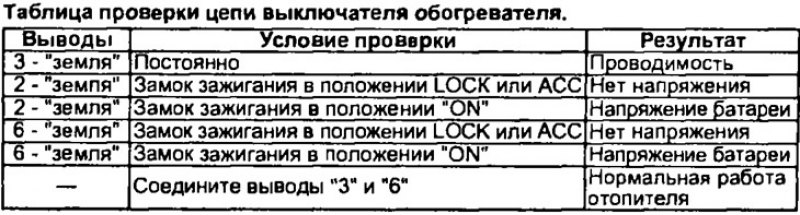

3. Отсоедините разъем от выключателя и проверьте цепь со стороны проводов по таблице.
Если работа выключателя отличается от описания, замените его.
Проверка и ремонт проводов обогревателя заднего стекла
Примечание:
- При очистке стекла пользуйтесь мягкой, сухой тканью, протирайте стекло параллельно проводам обогревателя. Старайтесь не повредить провода.
- Запрещается использовать моющие средства и составы с абразивными частицами.

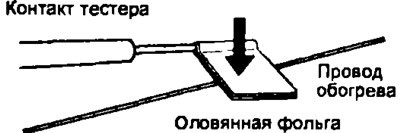

- При измерении напряжения оберните конец отрицательного контакта тестера оловянной фольгой и прижмите край фольги к проводу пальцем.
1. Проверка наличия обрыва проводов
- а) Включите зажигание и обогреватель стекла двери задка.

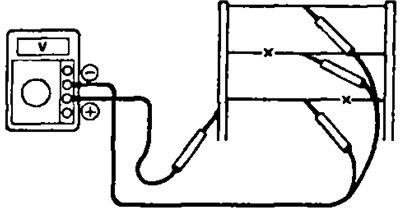

- б) Измерьте напряжение в центре каждого провода термоэлемента, как показано на рисунке.
- в) Если напряжение составляет около 5 В, то провод в норме.
- г) Если напряжение составляет около 10 В, то произошел обрыв провода между серединой и боковой шиной термоэлемента.
- д) Если напряжение составляет около 0 В, то произошел обрыв провода между серединой и "землей"

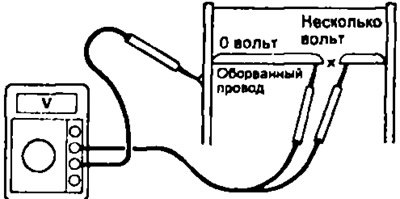

2. Поиск места обрыва на проводе.
- а) Подсоедините "плюс" вольтметра к боковой шине "+" термоэлемента.
- б) Оберните "минус" вольтметре фольгой. Подсоедините фольгу к проводу термоэлемента у боковой шины и. медленно перемещайте ее к противоположному концу (к "земле").
- в) Точка, в которой стрелка вольтметра отклонится от нуля на несколько вольт, является точкой обрыва.
Примечание: если обрыв провода отсутствует, то вольтметр показывает 0 В у боковой шины термоэлемента и, при перемещении контакта вольтметра к противоположному концу провода, напряжение будет постепенно увеличиваться примерно до 12 В.
Данные скопированы с ресурса autoinstruction.ru
3. Ремонт проводов.

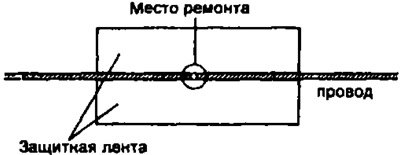

- а) Очистите концы провода в месте обрыва при помощи растворителя и наклейте защитную ленту (см рис.).
- б) Тщательно перемешайте состав для ремонта и при помощи кисти нанесите каплю вещества на провод. Состав для ремонта: DUPONT PASTE №4817 или аналогичное вещество.
- в) Через несколько минут удалите защитную пленку и оставьте затвердеть в течение 24 часов.
Проверка обогревателя зеркала

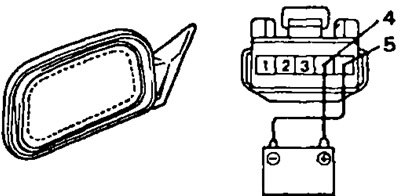

1. Подключите "+" аккумулятора к выводу ''4", "-" к выводу "5" разъема.
2. Проверьте, что зеркало нагревается. Если зеркало не нагревается, замените его.
