Проверка главного выключателя

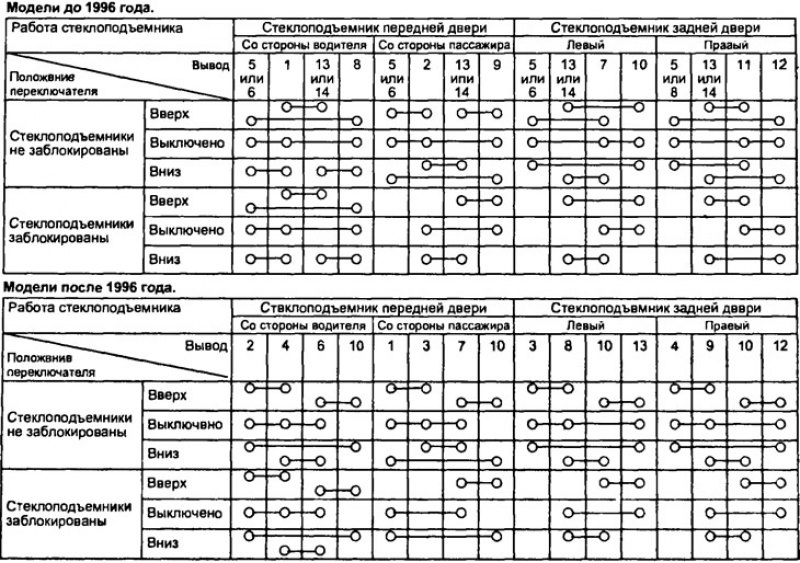

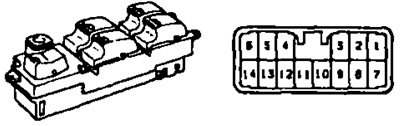

1. Проверьте цепь главного выключателя по таблице.
Если проводимость не соответствует таблице, замените выключатель.
2. Проверка подсветки главного выключателя (модели до 1996 года).

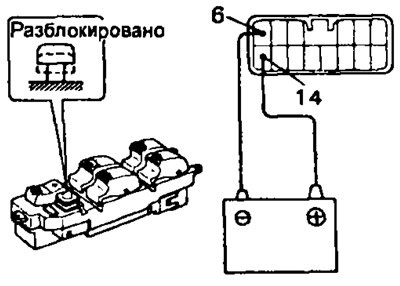

- а) Установите выключатель блокировки стеклоподъемников в положение "не заблокировано" (кнопка отжата).
- б) Подсоедините "+" аккумуляторной батареи к выводу "14", "-" к выводу "6" разъема. Подсветка всех выключателей должна гореть.
- в) Установите выключатель блокировки в положение "заблокировано", подсветка выключателей стеклоподъемников дверей пассажиров должна погаснуть.
При неправильной работе замените главный выключатель.
3. Проверка работы стеклоподъемников.

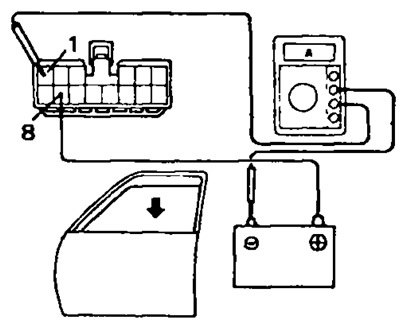

- а) Отсоедините разъем от главного выключателя.
- б) Подсоедините ’плюс" амперметра к выводу "1" разъема со стороны проводов и "минус" амперметра к "минусу" аккумулятора.
- в) Подсоедините "плюс" аккумулятора к выводу "8" разъема со стороны проводов.
- г) Проверьте, что когда стекло начнет опускаться, сила тока составит около 7 А.
- д) Проверьте, что, когда стекло достигнет нижней точки, сила тока возрастет до 14,5 А или выше.
Примечание: тепловой предохранитель срабатывает через 4-40 секунд после полного опускания стекол, произведите измерения до этого момента. Если стеклоподъемник работает, как указано, то неисправность в главном выключателе, замените его.

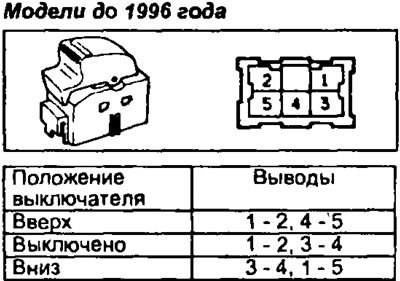

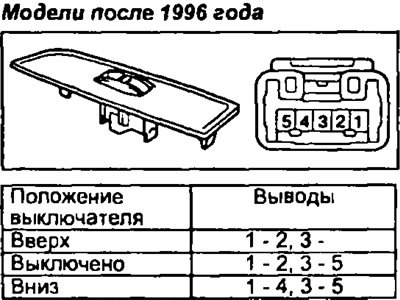

Проверка выключателей стеклоподъемников на дверях пассажиров
 |
 |
Проверка электродвигателей стеклоподъемников
1. Подключите "+" аккумуляторной батареи к выводу "1", "-" к выводу "2", проверьте, что якорь электродвигателей левых дверей вращается по часовой стрелке, правых дверей — против часовой стрелки (у моделей выпуска после 1996 года на всех дверях вращение по часовой стрелке).
2. Измените полярность питания, направление вращения должно поменяться.
Проверка тепловых предохранителей стеклоподъемников
1. Отсоедините разъем от главного выключателя стеклоподъемников.

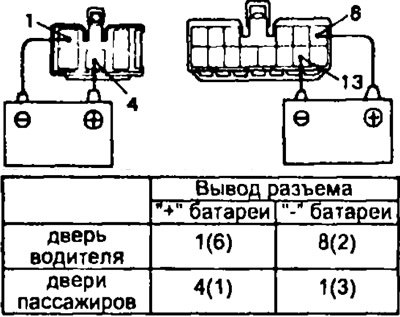

2 Подключите аккумуляторную батарею к выводам разъема со стороны проводов (см. таблицу), и поднимите стекло до полностью закрытого положения.
Примечание, в скобках даны номера выводов для моделей выпуска после 1996 года.
3. Продолжая подавать напряжение, проверьте срабатывание теплового предохранителя в интервале от 4 до 40 секунд (модели выпуска после 1996 года - 90 секунд) (при срабатывании тепловой предохранитель издает характерный звук).
4. Поменяйте полярность подсоединения аккумулятора. Проверьте, что задержка, перед тем как окно начнет опускаться, составит около 60 сек. (модели выпуска после 1996 года -около 90 сек.). Если функционирование не соответствует описанию, замените электродвигатель.

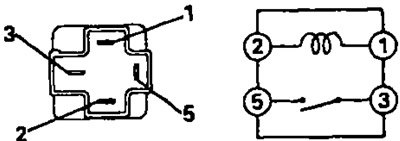

Проверка главного реле питания
1. Проверьте постоянное наличие проводимости между выводами "1" и "2" реле.
2. Проверьте наличие проводимости между выводами "1" и "2" реле при подаче напряжения аккумуляторной батареи между выводами "3" и "5". Если проводимость не соответствует описанию, то замените реле.
