Проверка главного выключателя

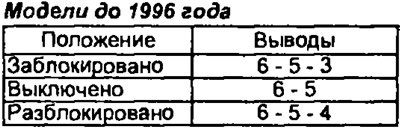

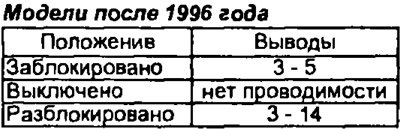

Проверьте цепь главного выключателя, как показано в таблице.
 |
 |
Если—проводимость—отличается—от указанной, замените выключатель.
Проверка выключателя центрального замка (в замке двери)
Модели до 1996 года

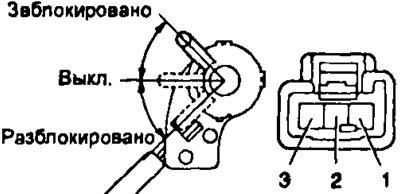

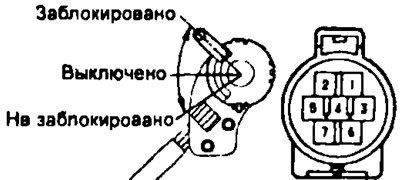

1. Проверьте наличие проводимости между выводами "2" и "3" разъема, когда выключатель находится в положении "заблокировано".
2. Проверьте наличие проводимости между выводами "1" и "2" разъема, когда выключатель находится в положении "разблокировано".
Модели после 1996 года
1. Проверьте наличие проводимости между выводами "2" и "3" разъема, когда выключатель находится в положении "заблокировано".
2. Проверьте наличие проводимости между выводами "1" и "3" разъема, когда выключатель находится в положении "разблокировано". Замените выключатель, если проводимость цепей нарушена.
Информация представлена на сайте: autoinstruction.ru

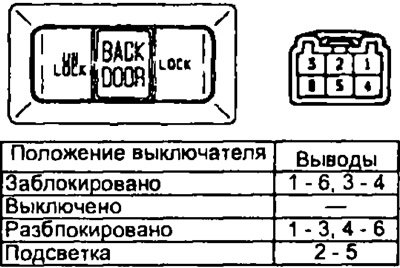

Проверка выключателя замка двери задка (универсал)
Проверьте проводимость.
Проверка электродвигателя привода замка двери
Модели до 1996 года
1. Проверка работы электропривода замка передней двери.

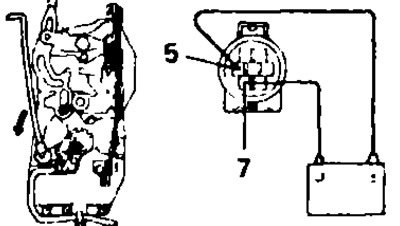

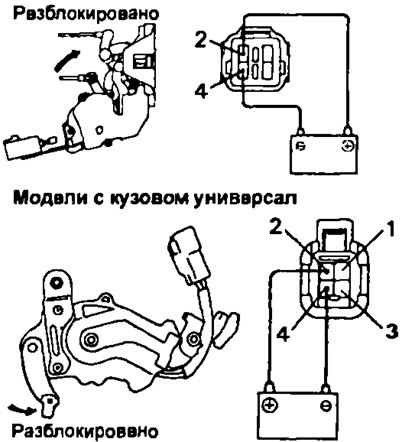

- а) Подсоедините аккумуляторную батарею к выводам "5" (+) и "7" (-) разъема. Убедитесь, что защелка замка переместится в положение "разблокировано".
- б) Поменяйте полярность подсоединения аккумуляторной батареи защелка замка двери должна переместиться в положение "заблокировано". Замените замок, если он работает не так, как указано.
2. Проверка работы электропривода замка задней двери и двери задка (для моделей с кузовом универсал).
- а) Подсоедините аккумуляторную батарею к выводам "2" (+) и "4" (-) разъема. Убедитесь, что защелка замка переместится в положение "разблокировано".
- б) Поменяйте полярность подсоединения аккумуляторной батареи: защелка замка двери должна переместиться а положение "заблокировано".
Модели после 1996 года

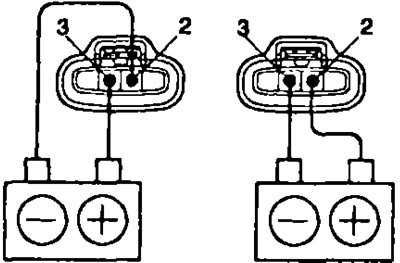

1. Подключите аккумуляторную батарею к выводам 3 (+) и 2 (-), проверьте, что защелка замка переместилась с положение "разблокировано".
2. Поменяйте полярность напряжения, защелка должна переместиться в положение "заблокировано". Замените замок, если он работает не так, как указано.
Проверка термистора
Примечание: В скобках даны номера выводов для моделей выпуске с 1996 г.
J Подсоедините аккумуляторной "+" аккумуляторной батареи к выводу "5" ("3") разъема.
2. Подсоедините положительный провод амперметра к выводу "7" ('2"), отрицательный провод амперметра к батареи Проверьте, что сила тока изменяется от примерно 3,2А до менее чем 0,5 А в течение 20-70 секунд.
3. Отсоедините провода от разъема.
4 Через примерно 60 секунд, подключите аккумуляторную батарею к выводам "5" ("2") (+) и "7" ("3") (-), защелка замка двери должна переместиться в положение "заблокировано". Если работа не соответствует описанию, замените замок.
Проверка реле управления центральным замком
Модели до 1996 года

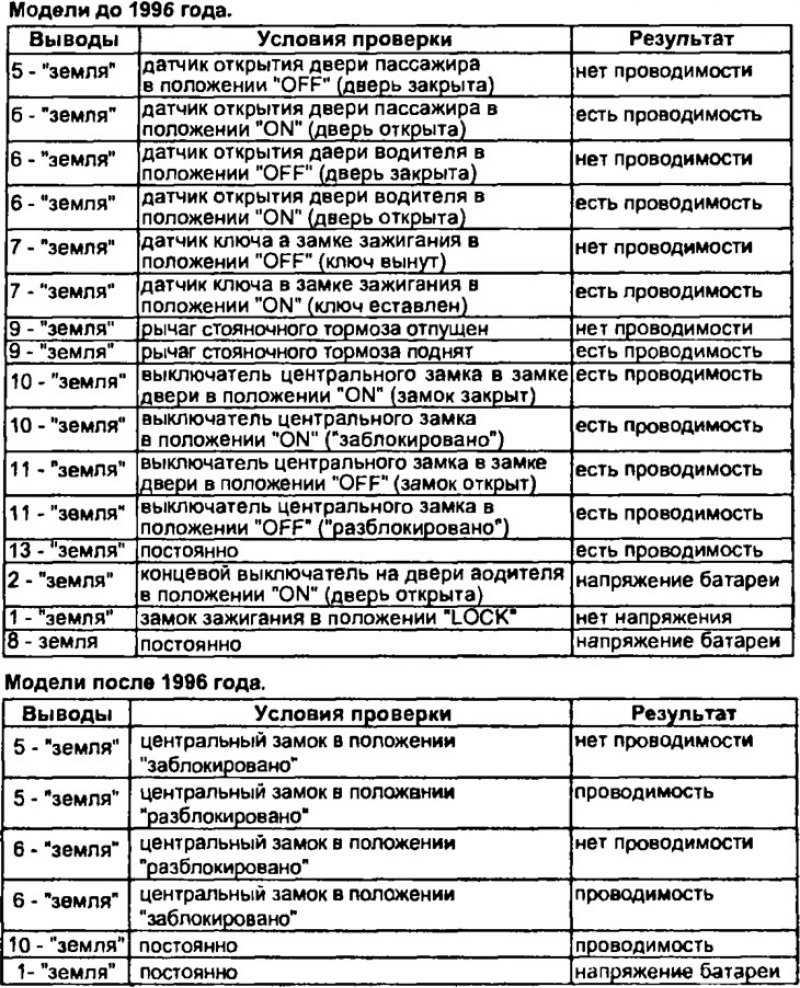

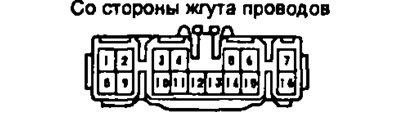

Отсоедините разъем от реле и проверьте разъем со стороны проводов, как показано в таблице.
Модели после 1996 года
1. Отсоедините разъем от реле и проверьте разъем со стороны проводов, как показано в таблице.
2. Если цепь соответствует таблице и неисправность не устранена, проверьте цель при подключенном разъеме (для моделей после 1996 года выпуска).
- а) Подсоедините разъем к реле.

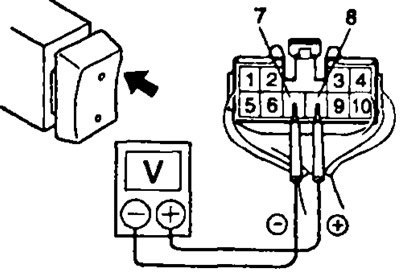

- б) Подключите положительный провод вольтметра к выводу "8", отрицательный к выводу "7".
- в) Установите выключатель центрального замка в положение "разблокировано". Проверьте, что напряжение изменяется с 0 до напряжения батареи примерно за 0,2 секунды.
- г) Измените полярность подключения вольтметра.
- д) Установите выключатель центрального замка в положение "заблокировано". Проверьте, что напряжение изменяется с 0 до напряжения батареи примерно за 0,2 секунды Если работа отличается от описания, замените реле.
Проверка датчика незапертой двери
1. Проверьте проводимость.

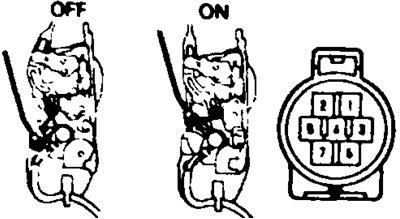

- а) Проверьте отсутствие проводимости между выводами "4" и "6" при положении датчика "OFF" (дверь заперта).
- б) Проверьте наличие проводимости между выводами *4" и "6" при положении датчика "ON" (дверь незаперта). Если проводимость не соответствует описанию, замените замок.
2. Проверьте сигнал блокировки замка. Примечание: если работа реле соответствует описанию, пю проверьте сигнал блокировки.
- а) Подсоедините разъем к реле управления.
- б) Подключите аккумуляторную батарею к выводам "3" (+) и "1" (-) разъема.

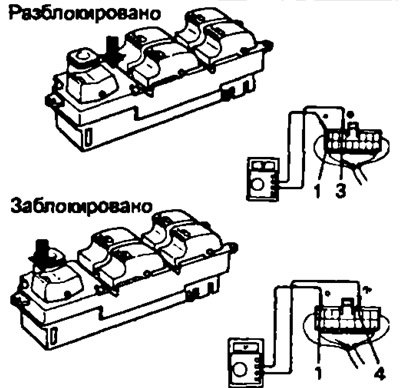

- в) Установите выключатель блокировки замка в положение "UNLOCK" (разблокировано), проверьте, что напряжение поднимается от 0 до напряжения батареи примерно за 0,2 сек.
- г) Подключите аккумуляторную батарею к выводам "4" (+) и "1" (-) разъема.
- д) Установите выключатель блокировки замка в положение "LOCK" (заблокировано), проверьте, что напряжение поднимется от 0 до напряжения батареи примерно за 0,2 сек. Если работа не соответствует описанию, замените реле.
