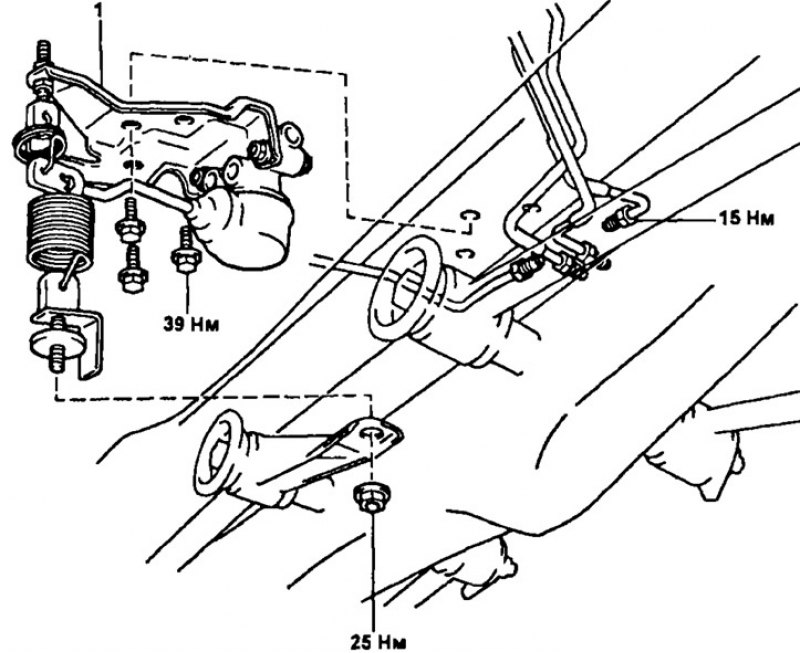

1 - Клапан перераспределения тормозных усилий в зависимости от нагрузки на заднюю ось (LSPV)
Проверка давления жидкости
1. Установка нагрузки на заднюю ось.
- а) Убедитесь, что автомобиль разгружен.
- б) Измерьте нагрузку на заднюю ось и запомните значение.
- в) Установите нагрузку на заднюю ось, добавив 150 кг балласта.
2. Установите манометры и прокачайте тормозную систему.
3. Увеличьте давление в передних тормозных цилиндрах до 14710 кПа и измерьте давление в задних цилиндрах. Номинальное давление:
- Двигатель 3S-CE: 9081-11533 кПа
- Другие двигатели: 9542-11В76 кПа
- Для универсала: 7786-10238 кПа
Примечание: педаль тормоза не может быть нажата дважды или от-пущена для установки требуемого давления. Считывайте величину давления через две секунды после установки требуемого давления.
4. Регулировка давления тормозной жидкости.

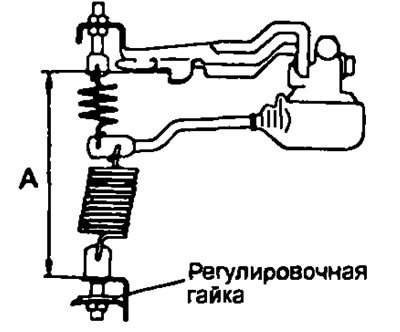

- а) Отвернув контргайку, установите начальную длину пружины "А", вращая регулировочную гайку.
- Начальная длина: 172,7-173,6 мм
- Для универсала: 169 мм
- б) Проверьте давление в задних тормозных цилиндрах.
- в) Если давление не соответствует заданному, отрегулируйте его, изменяя длину пружины.
- Низкое давление - уменьшите размер "А".
- Высокое давление - увеличьте размер "А".
(Перейдите к источнику по ссылке: autoinstruction.ru)
Примечание: давление жидкости изменяется на 402 кПа при каждом обороте регулировочной гайки.
- г) Затяните контргайку. Момент затяжки 25 Нм.
Если давление жидкости не удается отрегулировать, замените регулятор давления.
Снятие

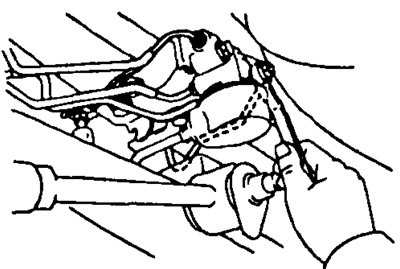

1. Используя специнструмент, отсоедините тормозные трубки от клапана.
2. Снятие регулятора давления в сборе.
- а) Отверните контргайку и отсоедините регулировочный болт от рычага задней подвески.
- б) Отверните три болта крепления и снимите регулятор давления в сборе.
Установка
1. Установка регулятора давления в сборе.
- а) Установите регулятор давления в сборе и затяните три болта крепления. Момент затяжки 39 мм.
- б) Установите регулировочную гайку на регулировочный болт, а затем установите болт на рычаг задней подвески и затяните контргайку.
2. Используя специнструмент, подсоедините тормозные трубки. Момент затяжки 13 Нм.
3. Заполните бачок тормозной жидкостью и прокачайте тормозную систему.
4. Проверьте отсутствие утечек.
5. Проверьте и отрегулируйте давление жидкости.
6. Снимите манометры и прокачайте тормозную систему.
7. Проверьте отсутствие утечек.
