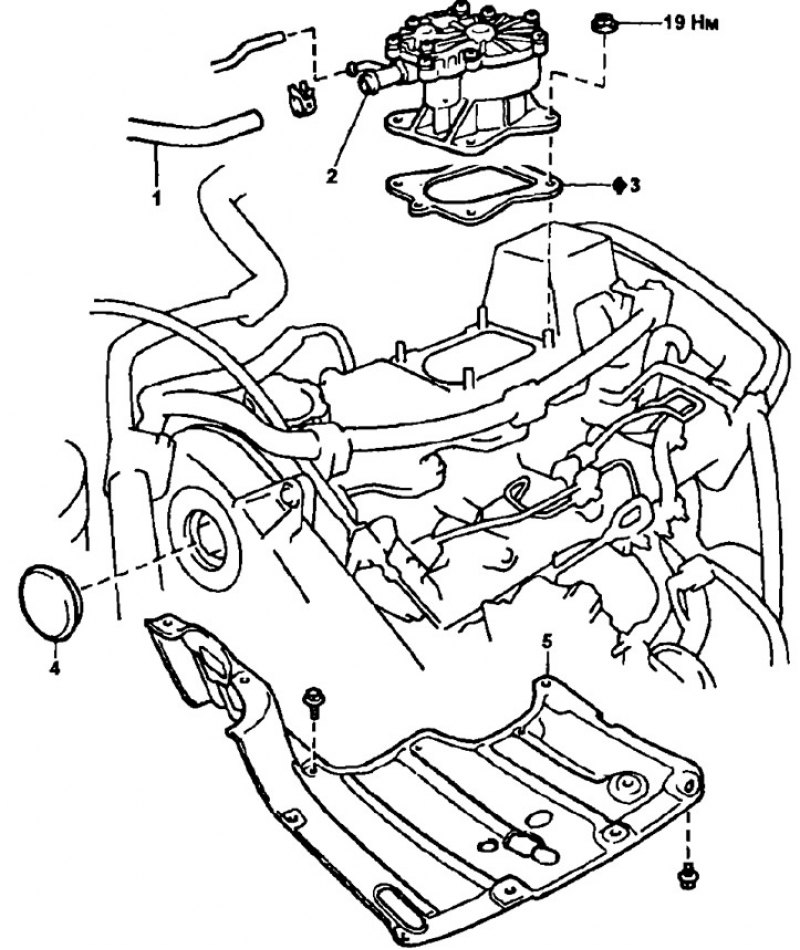

Вакуумный насос: 1 - вакуумный шланг, 2 - вакуумный насос, 3 - прокладка, 4 - пробка, 5 - нижняя защита двигателя
Снятие вакуумного насоса
1. Снимите нижнюю защиту двигателя.
2. Снимите пробку с защитной крышки ремня привода ГРМ №2.

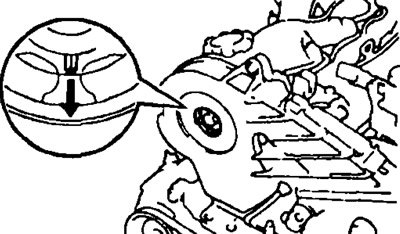

3. Установите шкив распредвала меткой вниз.
4. Отсоедините вакуумный шланг от вакуумного насоса.
5. Снимите вакуумный насос.
- а) Отверните 4 болта крепления.
- б) Снимите насос и прокладку.
Установка вакуумного насоса
1. Убедитесь, что кулачок распредвала установлен в нижней мертвой.
2. Установите вакуумный насос с новой прокладкой. Момент затяжки 19 Нм.
3. Подсоедините вакуумный шланг к вакуумному насосу.
4. Установите пробку на защитной крышке ремня привода ГРМ №2.
5. Установите нижнюю защиту двигателя.
