В зависимости от модели автомобиля генераторы могут быть разных конструкций. Снятие щеток у всех двигателей выпуска с 5/87 и у дизелей выпуска с 5/83 выполняются без снятия генератора.
Снятие
Отсоединить кабель массы (-) от аккумуляторной батареи.
Внимание: Вследствие этого стираются записи в памяти бортового компьютера. В частности, запись неисправностей и код радиоприемника. Перед отсоединением аккумуляторной батареи ознакомиться с содержанием раздела «Снятие и установка аккумуляторной батареи».
Бензиновые двигатели до 4/87 г. выпуска
Снять генератор.

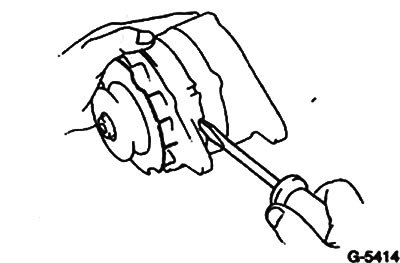

Вывернуть три винта и снять крышки со стороны привода. Следить за тем, чтобы не повредить отверткой обмотку статора (рис. G-5416).
Слегка зажать ротор генератора в тисках и отдать центральный болт крепления шкива. Снять шкив вместе с крыльчатой и дистанционный втулкой.
Снять четыре гайки, два изолятора клемм и хомут провода. После этого снять задний кожух ротора.
Снять изоляторы с опор шпилек.
Отпаять провод обмотки статора от платы выпрямителя. При этом необходимо зажать провод плоскогубцами защищая выпрямитель от перегрева.
Заменить щетки, если длина выступания составляет 5,5 мм или меньше. Для этого выпаять присоединительный многожильный провод.
Проверить контактные кольца на роторе на износ. При необходимости зачистить кольца.
Проверить подшипники ротора на легкость хода. При необходимости заменить. Задний подшипник напрессован. Снимать его нужно съемником.
Установка

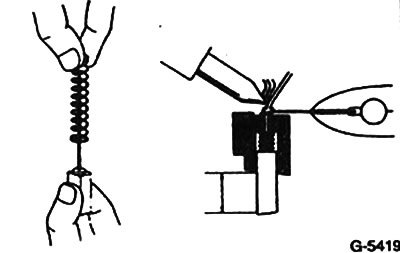

Вставить щетку и пружину в щеткодержатель и спаять. Щетка должна выступать на 12,5 мм.
При пайке соединительный многожильный провод щетки пережать плоскогубцами для исключения попадания на него припоя.
Внимание: При попадании припоя в провод, он становится жестким, что приводит к выходу его из строя.
После установки проверить легкость хода щеток в щеткодержателе.
Спаять провод, соединяющий статор с платой выпрямителя, следя за тем, чтобы выпрямитель не перегревался.
Установить задний кожух на ротор генератора.

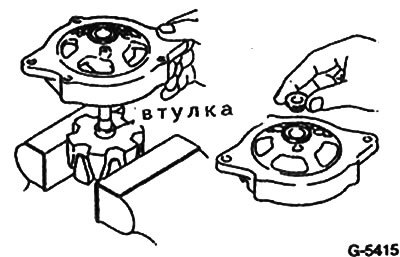

Установить крышку со стороны привода.
Установить крыльчатку со шкивом и пружинным кольцом.
Крепежную гайку затянуть с усилием 60 Нм.
Собрать корпус генератора. Предварительно отогнуть назад контакт выпрямителя так, чтобы он не касался ротора. При этом щетки держать вдвинутыми с помощью проволоки. Для этого существует отверстие на задней крышке подшипника.
Скрепить корпус тремя специальными винтами.
Вынуть проволоку, удерживающую щетки и закрыть отверстие герметиком.
Проверить легкость вращения ротора.
Установить генератор на место.
Снятие генератора у двигателя с 5/87 г. выпуска
Отдать три гайки и снять заднюю крышку.
Вывернуть 5 винтов и снять щеткодержатель и регулятор.
Заменить щетки, если длина их выступания 4,5 мм или меньше.
Установка
Вставить щетку и пружину и спаять соединение. Щетка должна выдвигаться на 10,5 мм.
Следить за тем, чтобы припой не попал на многожильный провод, соединяющий щетку.
Внимание: Попадание припоя делает провод жестким, что исключает правильную работу щетки.
Проверить легкость перемещения щетки в щеткодержателе.
Закрыть крышку щеткодержателя (3 винта). При этом следить за тем, чтобы зазор между держателем и штеккером был не менее 1 мм.
Установить и привернуть винтами заднюю крышку генератора.
Снятие генератора дизеля
Внимание: Генераторы дизелей частично устанавливаются также, как у бензиновых двигателей с 5/87 г. выпуска. Проверить это по нижеследующим рисункам.
Отсоединить провод и снять крышку.
Исполнение без электронного регулятора: Отсоединить изолирующую прокладку и соединительный провод. Снять гайку и вынуть щеткодержатель (рис. G-5427).
Исполнение с электронным регулятором: Отвернуть винт у щеткодержателя и отсоединить голубой провод. Вынуть регулятор, а затем отсоединить белый провод.
Вывернуть два винта и снять электронный блок со щеткодержателя.
Заменить щетки, если они выступают 5,5 мм и менее.
Установка
Вставить щетки и пружины в щеткодержатель и припаять щетки. Щетка должна выдвигаться на 20 мм.
Источник статьи размещён на портале [AutoInstruction]
Проверить легкость перемещения щеток в щеткодержателе.
Установить собранный генератор на место.
Соединить кабель массы (-) с аккумуляторной батареей.
Выставить время на часах, если они есть. Ввести код в радиоприемник.
