1 - Ременный шкив; 2 - Сальник; 3 - Опорный фланец; 4 - Сальник; 5 - Подшипник со стороны привода; 6 - Удерживающая пластина подшипника; 7 - Статор; 8 - Ротор; 9 - Подшипник ротора; 10 - Щеткодержатель / Регулятор напряжения; 11 - Клеммы подключения; 12 - Угольная щетка; 13 - Пружина; 14 - Выпрямитель; 15 - Задняя крышка
Угольные щетки генератора изнашиваются довольно медленно; в среднем они изнашиваются за 120000 км. Рекомендуется заменять щетки заранее, для чего следует разбирать генератор.
Снятие
Снять генератор.
Отдать 3 проходных болта и отделить от статора опорный фланец со стороны привода, при этом не упираться в обмотку внутри генератора.
Осторожно зажать в тисках ротор и отдать центральный болт шкива. Снять шкив с крыльчаткой вентилятора и дистанционной втулкой.
Отсоединить выпрямитель от задней крышки генератора.
Отпаять 3 провода на обмотке статора, идущие от выпрямителя, при этом придерживать клемму подключения плоскогубцами для отвода тепла от выпрямителя.
Заменить угольные щетки, если износ достиг маркировки износа (длина около 5 мм или менее). Для этого отпаять подводящие провода.
Проверить легкость вращения обоих подшипников ротора, при необходимости заменить. Задний подшипник запрессован, для его замены требуются съемный и запрессовочный инструмент.
Установка

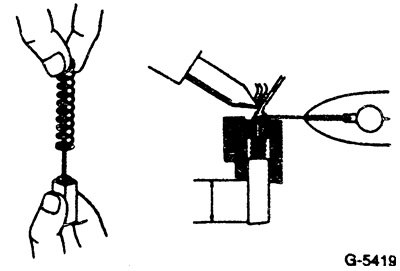

Вставить в щеткодержатель щетки и пружины и подпаять подводы. Выступающие концы подрезать.
Так как при подпайке припой не должен проникать в жилы подвода щетки, придерживать подводы щеток плоскогубцами.
Внимание: Попавший припой делает подводы щеток жесткими, после чего щетки нельзя применять.
После установки новых щеток проверить легкость их перемещения в щеткодержателе.
Подпаять к выпрямителю провода от статора, не допуская перегрева выпрямителя.
Надеть заднюю часть корпуса на ротор и закрыть. Надеть передний опорный фланец с дистанционной втулкой и надеть связывающую втулку.
Надеть крыльчатку вентилятора со шкивом и пружинным кольцом и затянуть гайку с усилием 60 Нм.
Вставить в корпус генератора, подогнув концы проводов подключения выпрямителя, чтобы они не касались ротора. Кроме того при сборке удерживать подходящей проволокой щетки в сжатом положении.
Скрепить корпус 3-мя проходными болтами.
Убедиться, что генератор легко вращается от руки.
Установить генератор.
Подключить кабель массы к аккумулятору.
Если они имеются, выставить на часах время и ввести охранный код в радиоприемник.
