Рис. 5.21. Детали рулевого механизма
Детали рулевого механизма представлен на рис. 5.21 на с. 263.
Снимитеь накладку рулевого колеса.
Снятие рулевого колеса в сборе

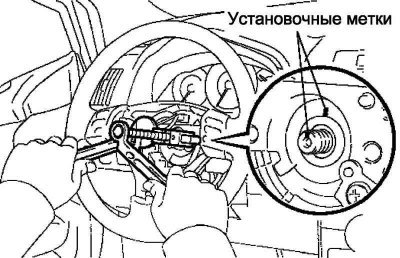

Рис. 5.22. Откручивание гайки крепления рулевого колеса
Открутите гайку крепления рулевого колеса (рис. 5.22).
Отметьте взаимное положение рулевого колеса и вала рулевого управления.
С помощью SST снимите рулевое колесо в сборе.
Снимите нижнюю часть №1 панели приборов.
Снимите подушку безопасности №1 для защиты ног в сборе.
Снятие нижнего кожуха рулевой колонки

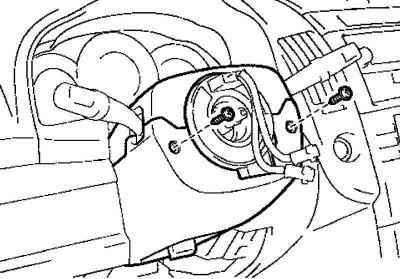

Рис. 5.23. Винты крепления нижнего кожуха рулевой колонки
Выверните два винта и снимите нижний кожух рулевой колонки (рис. 5.23).
Извлеките переключатель ближнего/дальнего света фар.
Извлеките выключатель стеклоочистителя ветрового стекла.
Снятие кожуха рулевой колонки вместе с козырьком щитка приборов
Разъедините хомут и снимите кожух рулевой колонки с козырьком щитка приборов.
Снимите спиральный кабель.
Снятие шумоизоляционной накладки кожуха выходного отверстия рулевой колонки

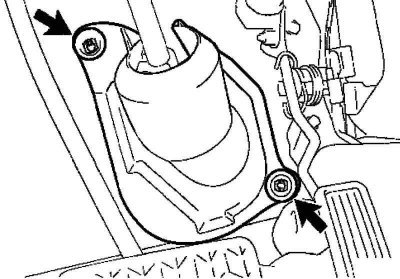

Рис. 5.24. Крепление шумоизоляционной накладки
Уберите коврик, извлеките две клипсы и снимите шумоизоляционную накладку (рис. 5.24).
Снятие рулевой колонки в сборе

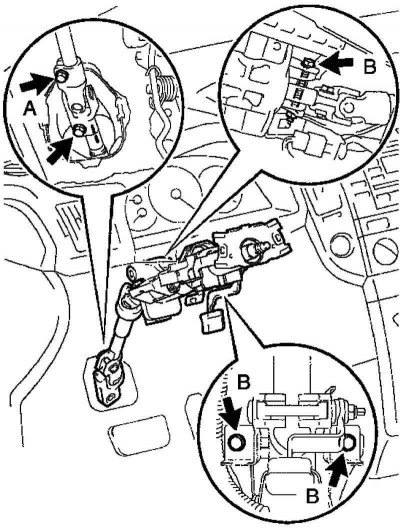

Рис. 5.25. Разъемы и хомуты крепления жгутов проводов рулевой колонки в сборе
Отсоедините разъемы и хомуты крепления жгутов проводов от рулевой колонки в сборе (рис. 5.25).
Ослабьте болт А.
Ослабьте три болта В крепления рулевой колонки.
Отметьте взаимное положение шлицевого хомута рулевого вала и промежуточного вала рулевого управления.
Выверните болт и разъедините шлицевой хомут и промежуточный вал рулевого управления.
Отверните три болта и снимите рулевую колонку в сборе.
Снятие шлицевого хомута рулевого вала

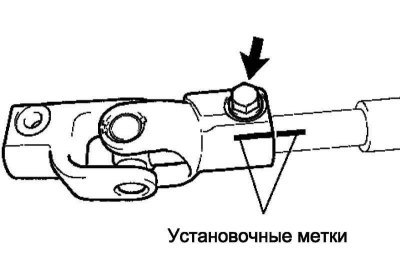

Рис. 5.26. Метки взаимного положения шлицевого хомута рулевого вала и промежуточного вала №2 рулевого управления
Отметьте взаимное положение шлицевого хомута рулевого вала и промежуточного вала №2 рулевого управления (рис. 5.26).
Отверните болт и снимите шлицевой хомут рулевого вала.
Снятие промежуточного вала №2 рулевого управления

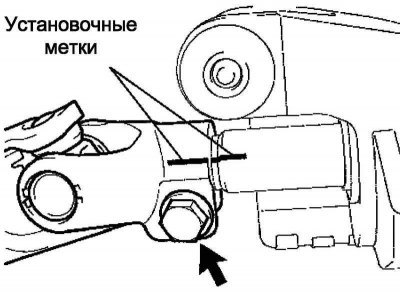

Рис. 5.27. Метки взаимного положения промежуточного вала №2 и основного вала рулевого управления
Отметьте взаимное положение промежуточного вала №2 и основного вала рулевого управления (рис. 5.27).
Отверните болт и снимите промежуточный вал №2 рулевого управления.
Снятие привода блокировки рулевого управления в сборе
Кернером наметьте центры двух болтов крепления.
Высверлите два болта сверлом диаметром 3–4 мм.

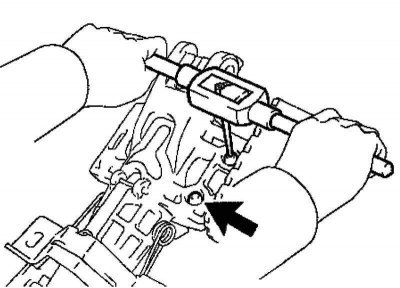

Рис. 5.28. Извлечение болтов крепления привода блокировки рулевого управления
С помощью винтового съемника извлеките два болта и снимите привод блокировки рулевого управления (рис. 5.28).
Установка привода блокировки рулевого управления в сборе
Установите на двух новых болтах не затягивая, рулевую колонку в сборе и привод блокировки рулевого управления.

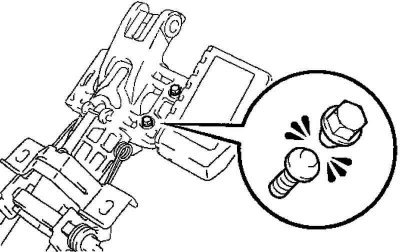

Рис. 5.29. Головки болтов
Затяните оба болта так, чтобы обломились головки болтов (рис. 5.29).
Установка промежуточного вала №2 рулевого управления

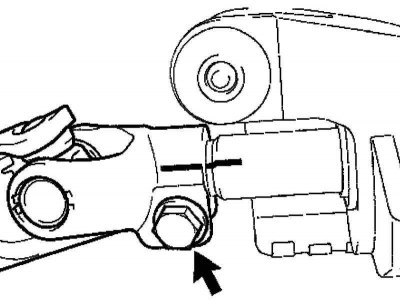

Рис. 5.30. Совмещение установочных меток
Совместите установочные метки на промежуточном валу №2 и основном валу рулевого управления (рис. 5.30).
Закрепите болтом промежуточный вал №2 рулевого управления.
Момент затяжки: 28 Н·м.
Установка шлицевого хомута рулевого вала
Совместите установочные метки на промежуточном вале №2 и шлицевом хомуте.
Заверните не затягивая болт крепления шлицевого хомута.
Установка рулевой колонки в сборе
Заверните не затягивая три болта рулевой колонки.
Совместите установочные метки на промежуточном вале и шлицевом хомуте.
Закрепите шлицевой хомут с помощью болта.
Момент затяжки: 35,3 Н·м.
Затяните болт крепления рулевой колонки.
Момент затяжки: 21 Н·м.
Затяните болт А.
Момент затяжки: 35,3 Н·м.
Подсоедините все разъемы.
Подсоедините к рулевой колонке хомуты крепления жгутов проводов.
Установите накладку рулевого колеса.
Подсоедините отрицательную клемму аккумуляторной батареи.
Проверьте контрольную лампу системы SRS.
