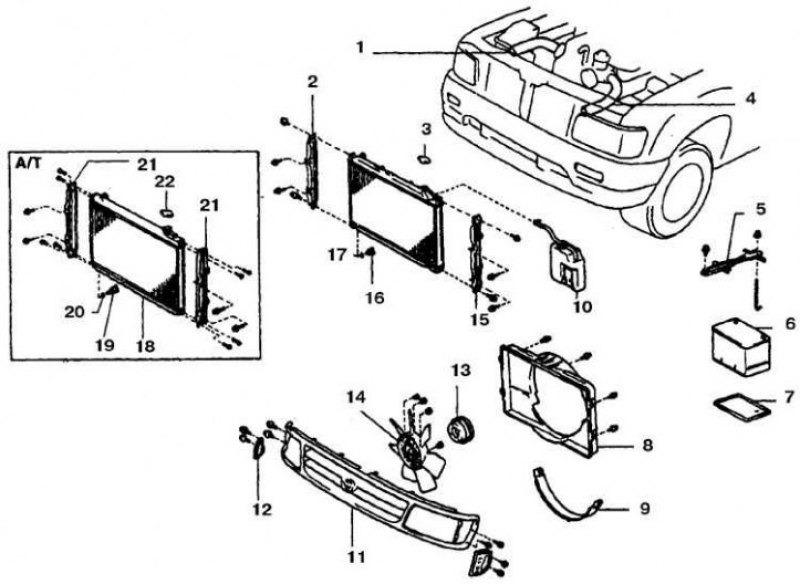

Радиатор и смежные детали
1, 4. Шланг; 2, 15, 22. Стойка; 3, 21. Пробка; 5. Хомут батареи; 6. Батарея; 7. Лоток; 8. Кожух 1; 9. Кожух 2; 10. Бачок; 11. Решетка; 12. Боковой фонарь; 13. Шкив насоса; 14. Крыльчатка и муфта; 16, 19. Пробка сливная; 17, 20. Кольцо; 18. Радиатор
Снятие и установка
1. Отсоедините батарею от массы.
2. После полного остывания двигателя слейте жидкость.

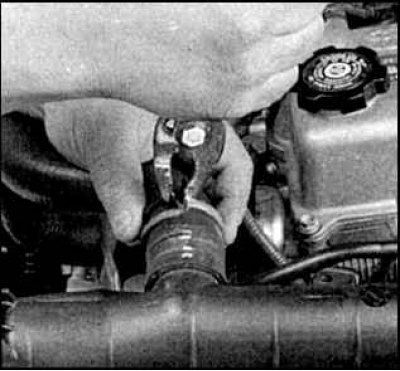

3. Отсоедините от радиатора шланги и воздушную трубку.
4. Снимите вентилятор и кожух.
5. На части автомобилей снимите батарею и лоток.
[Информация размещена на интернет-сайте: AutoInstruction.ru]
6. Снимите переднюю решетку.

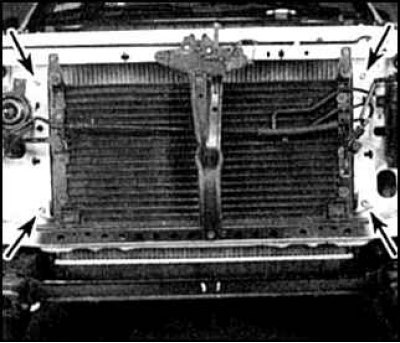

7. Отверните болты радиатора (стрелки).
8. Снимите радиатор, проверьте и очистите.
9. Установка выполняется в обратном порядке. После прогрева двигателя проверьте уровень жидкости.
10. На автомобилях с автоматической трансмиссией проверьте и восстановите уровень трансмиссионной жидкости.

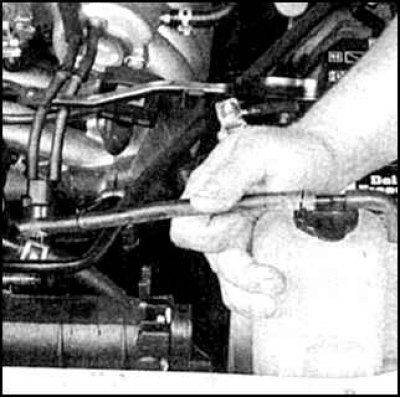

11. Подайте бачок вверх и снимите. Промойте и замените воду. При обнаружении трещин бачок замените.
