Примечание: См. Предупреждения, данные в Главе 1 этого Раздела, прежде чем приступать к работе.
Снятие
Примечание: Ремонт радиатора лучше поручить специалисту, хотя незначительные утечки можно устранить с помощью герметика типа Holts Racfweld.
Радиатор
1. Слейте жидкость из системы охлаждения (см. Раздел 1).

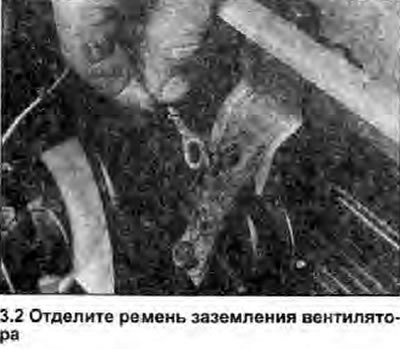

2. Открутите крепежную гайку, отделите ремень заземления вентилятора от монтажной шпильки звукового сигнала (см. фото) и снимите сборку сигнала.
3. Отделите шланги системы охлаждения от радиатора.
4. Отсоедините провода термовыключателя электровентилятора.

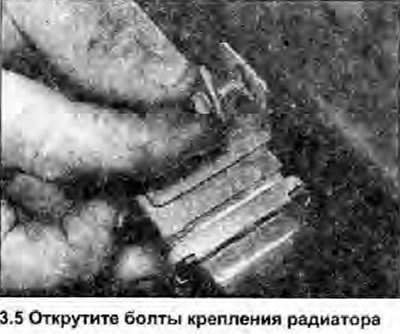

5. Открутите два верхних болта крепления радиатора (см. фото).

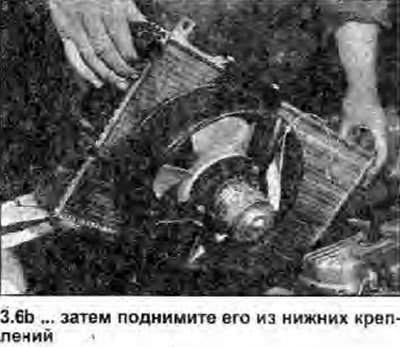

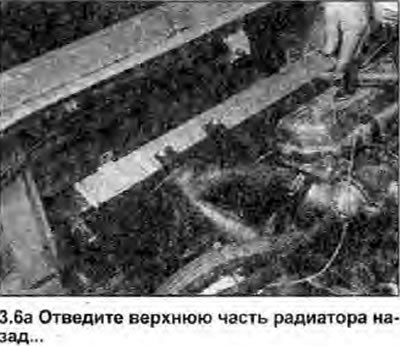

6. Отведите верхнюю часть радиатора назад, поднимите его из нижних креплений и извлеките радиатор из моторного отсека вместе с вентилятором, стараясь не повредить его сердцевину (см. фото).
 |
 |
Расширительный бачок и крышка его наливной горловины
7. Слейте или откачайте охлаждающую жидкость из расширительного бачка, закупорьте или пережмите соединительный шланг, идущий к радиатору, затем открутите крепежные гайки и снимите бачок из моторного отсека.
Осмотр
Радиатор
8. Чтобы можно было выполнить полный осмотр радиатора, отделите от него вентилятор как описано в Главе 5. Если радиатор был удален из-за засорения (вызывается перегревом), попробуйте промыть его в обратном направлении (см. Раздел 1) или, в особо сложных случаях, используйте специальное чистящее средство строго в соответствии с инструкциями его изготовителя. Убедитесь, что данное средство подходит для использования в алюминиевом радиаторе.
9. Используя мягкую щетку, струю воды из садового шланга или сжатый воздух, очистите сердцевину радиатора от листьев, мертвых насекомых и т.д.
10. Незначительные утечки из радиатора могут быть устранены с помощью специального состава Holts Radweld. Серьезные утечки и повреждения должны быть поручены специалисту. или радиатор следует заменить.
11. Если радиатор подлежит ремонту или замене, прежде чем снимать его отделите термовыключатель (см. Главу 6) и все шланги системы охлаждения.

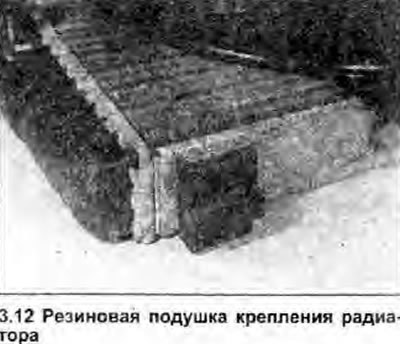

12. Проверьте состояние креплений радиатора и замените их, если необходимо (см. фото).
(Статья перепечатана отсюда: «Autoinstruction»)
Расширительный бачок и крышка его наливной горловины
13. Удалите из бачка оставшуюся охлаждающую жидкость и промойте его пресной водой, чтобы очистить. Если бачок протекает, сначала попытайтесь его отремонтировать, используя специальный герметик или подходящий клей. Если сделать это не удалось, замените бачок.
14. Крышка наливной горловины расширительного бачка должна быть очищена и проверена при каждом ее снятии. Убедитесь, что поверхности уплотнения и резьба крышки чисты и не имеют повреждений и что они плотно прилегают к соответствующей части расширительного бачка.
15. Исправность предохранительного клапана крышки расширительного бачка может быть проверена только с помощью специального прибора для проверки герметичности (компрессометр системы охлаждения), снабженного подходящим адаптером. Предохранительный клапан крышки должен удерживать давление воздуха, пока оно не достигнет рабочего значения, указанного в Спецификациях, при нем клапан должен открыться.
16. Если есть какие-либо сомнения относительно герметичности крышки или исправности ее клапана, замените крышку. Убедитесь, что купленная Вами замена строго соответствует требуемому типу.
Установка
Радиатор
17. Производите установку в обратном снятию порядке, уделяя внимание следующему:
- a) Убедитесь, что радиатор расположен правильно. без излишней нагрузки на его крепления.
- b) Поместите шланги аккуратно, так чтобы они не переплелись с другими компонентами, и затяните их крепежные хомуты.
- c) Заполните систему охлаждения (см. Раздел 1).
Расширительный бачок и крышка его наливной горловины
18. Производите установку в обратном снятию порядке, уделяя внимание следующему:
- a) Убедитесь, что шланги, особенно те, что идут между бачком и радиатором, проложены правильно, без перекручивания или резких изгибов, и надежно прикреплены хомутами.
- b) Заполните систему охлаждения (см. Раздел 1).
