Рис. 3.1. Взаиморасположение компонентов системы охлаждения и направление (стрелки) тока жидкости: 1. Радиатор; 2. Термовыключатель вентилятора; 3. Шланг; 4. Водяной насос; 5. Сливная пробка; 6-10. Шланги; 11. Регулирующий клапан отопителя; 12. Двигатель; 13. Вентилятор; 14. Шланг; 15. Расширительный бачок; 16. Крышка наливной горловины расширительного бачка; 17. Заслонка; 18. Карбюратор; 19. Воздуховод холостого хода; 20. Шланг вакуумного усилителя тормоза; 21. Шланг; 22. Термовыключатель; 23. Сливная пробка; 24. Термостат; 25. Шланг расширительного бачка; 26. Нагнетатель отопителя; 27. Отопитель.

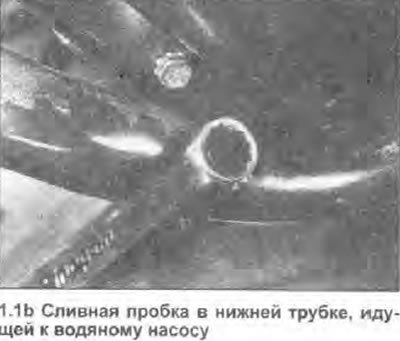

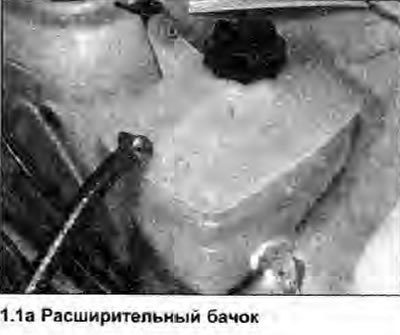

1. Система охлаждения герметичного типа (давление выше атмосферного) включает центрифужный водяной насос; алюминиевый радиатор поперечного потока (снабжен пластмассовыми боковыми бачками); прозрачный расширительный бачок, установленный на внутренней панели левого крыла; термоуправляемый электро вентилятор, установленный на обратной стороне радиатора; термостат, а также соединительные патрубки и шланги. Сливная пробка системы охлаждения находится в нижней трубке (см. фото). Имеется еще одна сливная пробка - в блоке цилиндров, около картера сцепления со стороны топливного насоса.
 |
 |
(Текст взят с портала проекта: Autoinstruction.ru)
2. Взаиморасположение компонентов системы и направление циркуляции охлаждающей жидкости показаны на рис. 3.1.
Предупреждение: Не снимайте крышку наливной горловины расширительного бачка и не разъединяйте части системы охлаждения, пока двигатель не остынет. так как при этом велика вероятность выброса горячего пара и жидкости. Если по какой-либо причине крышка все же снимается, аккуратно сбросьте давление в системе. Для этого охватите крышку толстой, сложенной в несколько слоев тканью и медленно откручивайте ее, пока не услышите шипящий звук. Когда шипение прекратится (давление сброшено), медленно открутите крышку и снимите ее: если вновь раздастся шипение, остановитесь и подождите, пока оно не стихнет. Не приближайте лицо к наливной горловине и защищайте руки перчатками.
Предупреждение! Если антифриз попал на Вашу кожу или на окрашенные поверхности автомобиля, немедленно смойте пролитые капли большим количеством воды. Никогда не оставляйте антифриз в открытом контейнере или пролитым на полу гаража - смертельно ядовитая жидкость может привлечь детей и домашних животных приятным запахом.
Предупреждение: Если двигатель горячий. вентилятор может сработать даже если зажигание выключено. Работая в моторном отсеке, будьте осторожны, не приближайте к лопастям вентилятора руки, волосы и полы одежды.
