Система охлаждения
Функция системы охлаждения заключается в том, чтобы поддерживать эффективную рабочую температуру двигателя при любых оборотах двигателя и в любых условиях эксплуатации. Система охлаждения предназначена для отвода примерно одной трети тепла, вырабатываемого при сгорании топливовоздушной смеси. Когда двигатель холодный, поток охлаждающей жидкости не попадает в радиатор до тех пор, пока не откроется термостат. Это позволяет двигателю быстро нагреться.

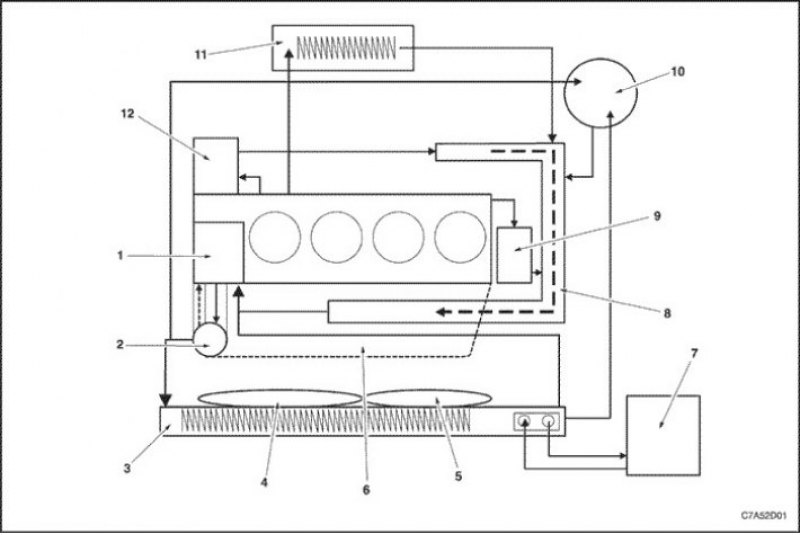

1. Водяной насос; 2. Термостат; 3. Радиатор; 4. Главный вентилятор системы охлаждения; 5. Вспомогательный вентилятор системы охлаждения; 6. Впускной коллектор; 7. Коробка передач с главной передачей в сборе; 8. Водяная трубка; 9. Охладитель системы рециркуляции выхлопных газов; 10. Расширительный бачок; 11. Нагреватель; 12. Масляный радиатор системы охлаждения двигателя
Водяной насос
Водяной насос является компонентом системы охлаждения двигателя и прокачивает охлаждающую жидкость, поступающую от каждого компонента контура охлаждения.
Этот водяной насос включает в себя уплотнение, подшипник, шкив и корпус и приводится от коленчатого вала при помощи обратной стороны приводного ремня ГРМ для ослабления шума от шкива водяного насоса.
Водяной насос снабжен чашкой крышки спускного отверстия для предотвращения попадания охлаждающей жидкости на клиентов.
Водяной насос имеет крыльчатку не открытого типа, а пластиковую крыльчатку закрытого типа для повышения эффективности охлаждения.
1. Шкив водяного насоса; 2. Чашка крышки спускного отверстия; 3. Корпус; 4. Крыльчатка
Термостат
Термостат регулирует поток охлаждающей жидкости и собирается на впускном коллекторе. В зависимости от температуры охлаждающей жидкости восковой шарик термостата механически растягивает или сжимает ходовую пружину, пропуская поток охлаждающей жидкости.
Термостат начинает открываться при температуре 80°С (176°F) и полностью открывается при 95°С (203°F). Термостат закрываться при температуре 75°С (167°F).
1. Седло; 2. Колпак; 3. Поплавковый клапан; 4. Поршень; 5. Стопорное кольцо; 6. Резиновый клапан; 7. Элемент в сборе; 8. Ходовая пружина; 9. Перепускной вал; 10. Каркас; 11. Перепускная пружина; 12. Перепускной клапан; 13. Стопорное кольцо
Радиатор
Радиатор является теплообменником. Он состоит из сердцевины и двух бачков. Алюминиевая сердцевина представляет собой поперечно-точную конструкцию из трубок и пластин, которая тянется от впускного бачка до выпускного бачка. Пластины располагаются вокруг внешней части трубок для улучшения теплообмена с атмосферой.
Впускной и выпускной бачки отливаются из теплостойкой, армированной полиамидным волокном пластмассы. Термостойкая резиновая прокладка служит уплотнением между отбортованной кромкой бачка и алюминиевой сердцевиной. Бачки фиксируются на сердцевине выступами с зажимами. Выступы являются частью алюминиевого коллектора на каждом конце сердцевины.
Радиатор также имеет сливную пробку, которая располагается в нижней части левого бачка. В узел сливной пробки входит сама сливная пробка и уплотнение сливной пробки.
Радиатор отводит тепло из охлаждающей жидкости, проходящей через него. Пластины на сердцевине передают тепло от охлаждающей жидкости, проходящей через трубки. Проходя между пластинами, воздух поглощает тепло и остужает охлаждающую жидкость.

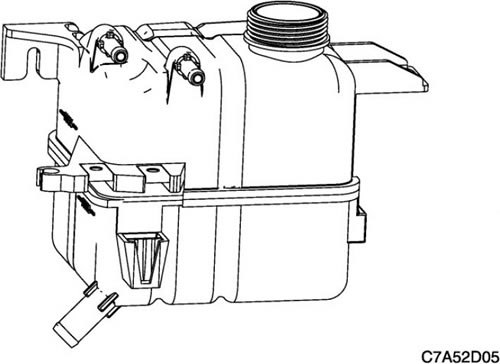

Расширительный бачок
Расширительный бачок представляет собой пластиковый бачок с резьбовой герметичной крышкой. Бачок монтируется в точке, расположенной выше всех остальных каналов охлаждающей жидкости. Расширительный бачок обеспечивает воздушное пространство в системе охлаждения, которое позволяет охлаждающей жидкости расширяться и сжиматься. Расширительный бачок служит местом для заливки охлаждающей жидкости и центром для удаления воздуха.
При использовании автомобиля охлаждающая жидкость нагревается и расширяется. Увеличивающийся объем охлаждающей жидкости перетекает в расширительный бачок. По мере циркуляции охлаждающей жидкости допускается выход всего воздуха пузырьками. Охлаждающая жидкость без воздушных пузырьков поглощает тепло гораздо лучше, чем охлаждающая жидкость с пузырьками.

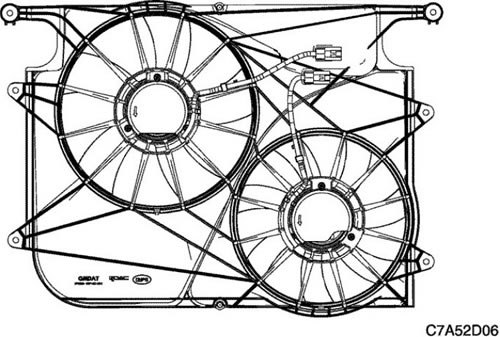

Вентилятор системы охлаждения
Вентиляторы системы охлаждения установлены за радиатором в моторном отсеке. Вентилятор охлаждения двигателя приводится в действие электричеством. Вентилятор системы охлаждения втягивает воздух через радиатор, чтобы улучшить передачу тепла от охлаждающей жидкости в атмосферу. Вращаясь, лопатки вентилятора увеличивают ток воздуха через сердцевину радиатора и через конденсатор на автомобилях, оснащенных кондиционером. Это позволяет ускорить охлаждение на холостых оборотах или при низких скоростях.
