Примечание: См. Предупреждения, данные в Главе 1 этого Раздела, прежде чем приступать к работе.
Снятие
1. Слейте жидкость из системы охлаждения (см. Раздел 1). Если антифриз не подлежит замене, соберите сливаемую охлаждающую жидкость в чистый контейнер.
2. Термостат находится в кожухе на обращенном к трансмиссии конце впускного коллектора.

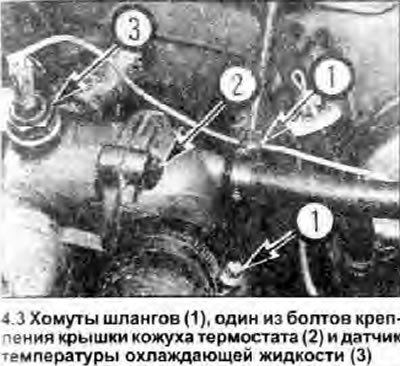

3. Шланги могут быть оставлены прикрепленными к крышке кожуха термостата, если они (или крышка кожуха) не подлежат замене. В противном случае, ослабьте хомуты и отлейте шланги системы охлаждения от кожуха термостата (см. фото).

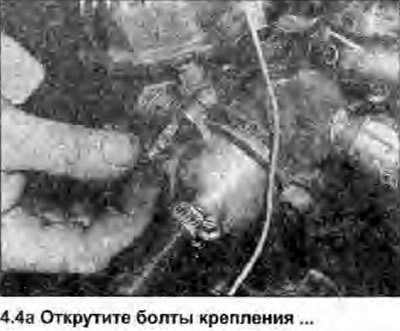

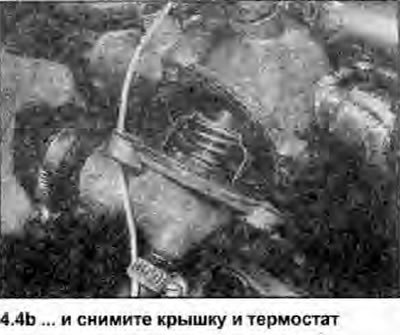

4. Открутите болты крышки кожуха снимите крышку. Если крышка не отделяется от кожуха, мягко отожмите ее. Следите за тем, чтобы не повредить поверхности уплотнения - они выполнены из мягкого алюминия. Запомните, как компонент ориентирован в рабочем положении и снимите термостат (см. фото).
 |
 |
Проверка исправности
5. Осмотрите термостат, чтобы убедиться в надежности и целостности всех склепанных или сваренных стыков. Проверьте также, что шток клапана термостата стоит в рабочем положении и перемещается свободно.
6. Если при осмотре обнаружилось, то при комнатной температуре термостат остается открытым, компонент неисправен и должен быть обязательно заменен.
7. Чтобы проверить исправность закрытого при комнатной температуре термостата, подвесьте компонент на куске проволоки или шпагата в контейнере с холодной водой и погрузите туда же термометр. Убедитесь, что термостат не касается стенок контейнера.
8. Нагрейте воду и установите температуру, при которой термостат начнет открываться. Сравните эту величину с 'энными, указанными в Спецификация. Продолжайте нагревать воду, пока термостат не откроется полностью: температура, при которой это должно случиться, указана на самом компоненте. Извлеките термостат и измерьте высоту максимального подъема клапана (термостат полностью открыт), затем дайте термостату остыть и убедитесь, что он закрывается полностью. Если температура полного открытия термостата превышает 100°С, выполнить вторую часть описанной выше процедуры в обычном открытом контейнере будет невозможно.
9. Если термостат не работает так, как описано, застревает в одном из положений или не открывается при указанной в Спецификациях температуре, замените его.
Установка
10. Производите установку в обратном снятию порядке, уделяя внимание следующему (см. фото):
- a) Перед установкой термостата тщательно очистите контактные поверхности кожуха компонента и его крышки.

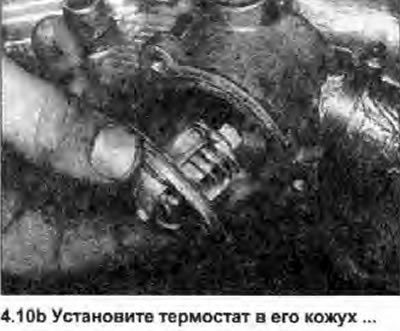

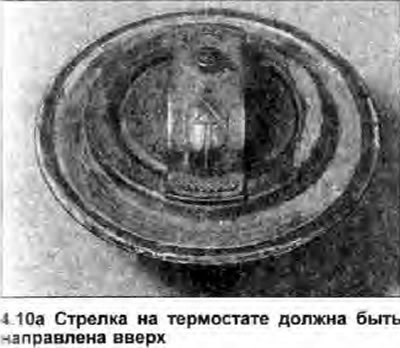

- b) Правильно ориентируйте термостат при установке его в кожух (стрелка должна быть направлена вверх).

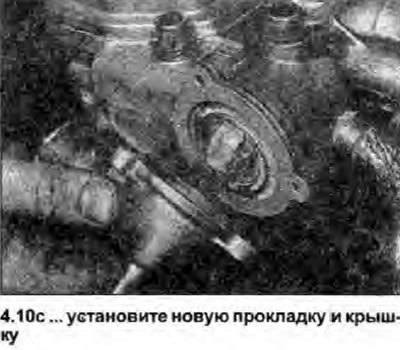

- c) Используйте новую прокладку крышки, слегка смазав ее герметиком.
- d) Зажмите болты крепления крышки термостата усилием затяжки, регламентированным Спецификациями.
- e) Убедитесь, что хомуты шлангов системы охлаждения помещены так. что они не касаются других компонентов, затем зажмите их надежно.
- f) Заполните систему охлаждения (см. Раздел 1).
- g) В заключение, убедитесь в герметичности всех соединений и стыков кожуха термостата.
 |
 |
 |
