Примечание: См. Предупреждения, данные в Главе 1 этого Раздела, прежде чем приступать к работе.
Снятие
Примечание: Незначительные утечки из матрицы отопителя можно устранить с помощью герметика типа Holts Radweld.
1. Матрицу можно снять из отопителя, оставив последний в рабочем положении в автомобиле. Сначала слейте жидкость из системы охлаждения (см. Раздел 1); если антифриз не подлежит замене, соберите сливаемую жидкость в чистый контейнер.
2. См. Раздел 12 и снимите мотор стеклоочистителя.

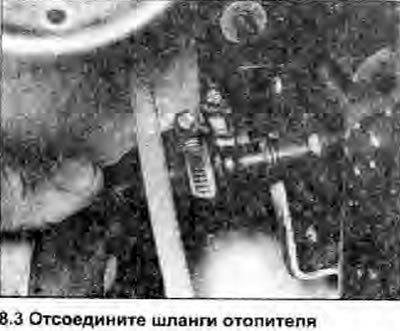

3. Ослабьте хомуты и отделите подающие и возвратные шланги охлаждающей жидкости от соответствующих патрубков матрицы (на правой стороне блока отопителя). Будьте готовы к выходу небольшого количества жидкости при отделении шлангов (см. фото).
4. Ослабьте стяжной винт и отсоедините тросик управления отопителем от рычага регулирующего клапана на правой стороне.
5. Открутите крепежную гайку и отделите ремень заземления от монтажной шпильки отопителя на перегородке моторного отсека (справа).

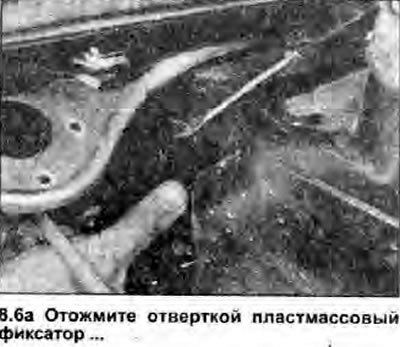

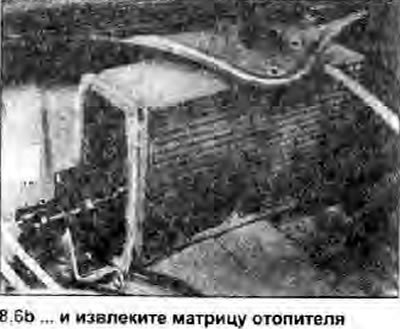

6. Отожмите отверткой и отделите пластмассовый фиксатор, затем аккуратно извлеките матрицу из корпуса отопителя (см. фото).
 |
 |
Установка
7. Производите установку в обратном порядке. При креплении тросика управления убедитесь, что он установлен так, что рычаг управления в панели и рычаг на стенке блока отопителя оба установлены в «горячее» положение. В этом положении рычаг на отопителе полностью смещен вперед.
8. В заключение, заполните систему охлаждения и проверьте соединения шлангов отопителя на герметичность.
