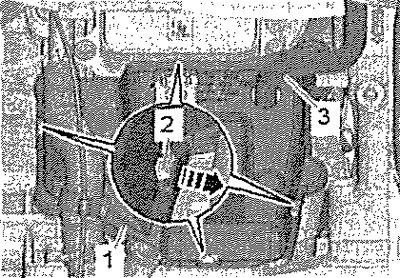

Отсоединить шланг вентиляции картера -3-. Разблокировать -стрелка- фиксаторы -2- крышки маслоотделителя -1- и снять крышку.

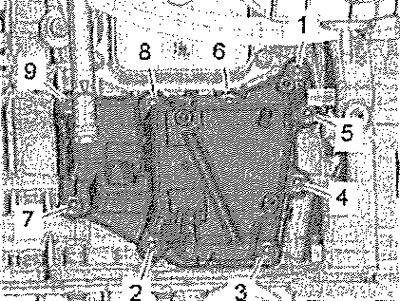

Ослабить и вывернуть болты в последовательности -9...1-. Осторожно отделить маслоотделитель в том месте, где он приклеен.
(Смотрите оригинал на указанном сайте: Autoinstruction)
Установка
Установка в обратном порядке. Удалить остатки герметика с блока цилиндров и масляного поддона химическим средством для удаления герметиков. Обезжирить привалочные поверхности.
Осторожно! Опасность загрязнения системы смазки. Защитить открытые элементы двигателя от загрязнения. Герметик не должен быть просрочен (см. срок годности).
Отрезать наконечник тюбика с герметиком по расположенной на его конце метке (диаметр отверстия должен быть равен примерно 1,5 мм).
Осторожно! Излишки герметика могут засорить систему смазки. Толщина слоя герметика не должна превышать предписанную.

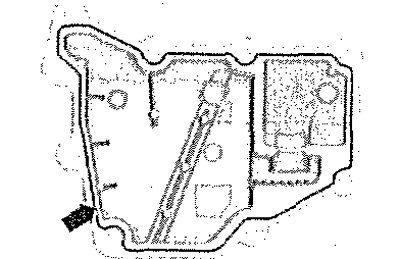

Нанести полоску герметика -стрелка- на очищенную привалочную плоскость маслоотделителя, как это показано на рисунке. Толщина полоски герметика: 1,5 мм. Маслоотделитель должен быть установлен в течение не более чем 5 минут после нанесения герметика.
Установить маслоотделитель и затянуть винты крепления. Затянуть винты в последовательности -1...9-. Установка в обратном порядке. Установить шумоизолирующий кожух.

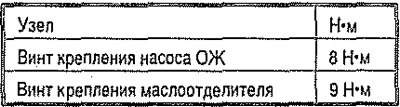

Моменты затяжки
