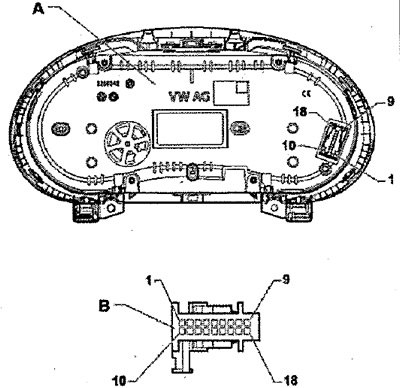

Загрузка контактов штекерного соединителя
A. Блок управления в комбинированных приборах - J285-/блок управления иммобилайзера -J362-
B. Штекерное соединение 18-контактное на жгуте проводов -Т18а-
Штекерное соединение 18-контактное -Т18а-
1. 30
2-6. не занято
7. Выключатель для контроля включения стояночной тормозной системы -F9-
8. Катушка считывания иммобилизатора -D2-
9. катушка считывания иммобилизатора -D2-
10. 31
11. Клемма 31 — масса датчиков — выход
12. Датчик запаса топлива 2 -G169- (только для а/м с полным приводом)
13. Датчик запаса топлива 2 -G169- (только для а/м с полным приводом)
14. Датчик указателя запаса топлива -G-
15. Датчик указателя запаса топлива -G-
16. не занято
17. CAN-L, комфорт, блок управления комбинации приборов -J285-
18. CAN-H, комфорт, блок управления комбинации приборов -J285-
Диагностика интерфейса информационной шины -J533-

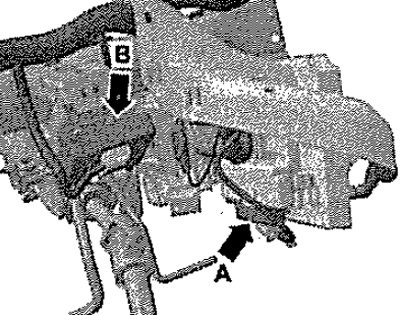

Место установки: под панелью приборов слева, стрелка В

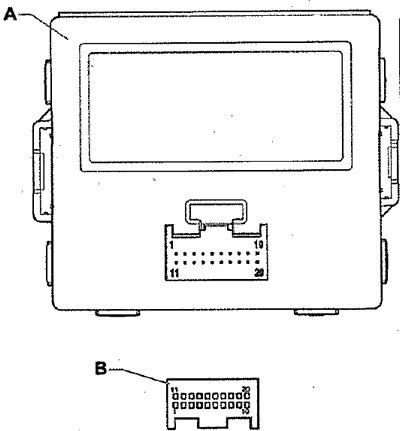

Загрузка контактов штекерного соединителя
A. Диагностика интерфейса информационной шины -J533-
B. Штекерное соединение 20-контактное, на жгуте проводов -Т20а-
