Снятие и установка блока управления системы помощи при парковке -J446- или блока управления системы помощи при парковке и парковочного ассистента -J791-

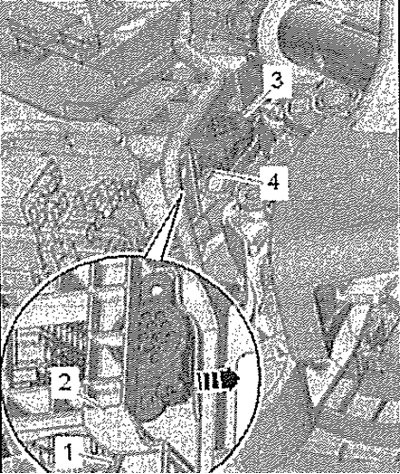

Выключить зажигание и все потребители электроэнергии. При наличии снять защитную облицовку под передней панелью со стороны водителя. А/м с левым рулём - блок управления находится на блоке реле и предохранителей: откинув скобу, отпереть и отсоединить разъёмы -1 - и -2-; отжать фиксирующий выступ -стрелка- и извлечь блок управления -3- из кронштейна.
Установка
Установка в обратном порядке, Если блок управления системы помощи при парковке -J446- был заменён: закодировать блок управления.
Снятие и установка переднего предупредительного зуммера системы помощи при парковке -Н22-

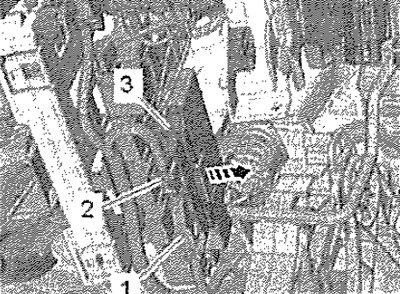

Выключить зажигание и все потребители электроэнергии. Предупреждающий зуммер -3- находится за блоком предохранителей. С помощью тонкой отвёртки -1- выдавить предупредительный зуммер -3- из крепления -2- -стрелка-. Отсоединить разъём. Снять с передней панели вещевой ящик со стороны переднего пассажира и его раму.

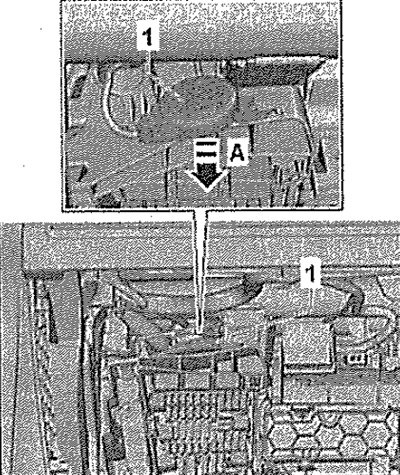

Маленькой отвёрткой выдавить предупреждающий зуммер -1- из опорного кронштейна блока предохранителей -стрелка А-. Отсоединить разъём.
Установка в обратном порядке.
Снятие и установка заднего предупредительного зуммера системы помощи при парковке -Н15-

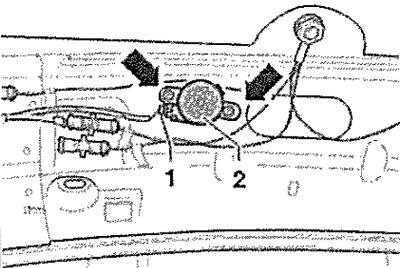

Выключить все потребители электроэнергии и извлечь ключ зажигания. Отсоединить верхнюю облицовку стойки В и снять верхнюю облицовку стоек С и D (Combi). Ослабить крепление облицовки потолка и осторожно вывесить вниз её заднюю часть. Высвободить и извлечь распорные пистоны -стрелки-. Отсоединить разъём -1- и извлечь предупредительный зуммер -2-.
Установка в обратном порядке.
Снятие и установка датчиков системы помощи при парковке и парковочного ассистента
Указание: Датчики, размещённые на окрашенных поверхностях — перед установкой лицевую поверхность нового датчика необходимо покрасить в цвет бампера. Датчики системы помощи при парковке разрешается покрывать слоем краски толщиной макс, до 100 им. Перед покраской датчика следует заклеить заднюю часть датчика (соединительные зажимы). Окрашивается только верхняя (видимая) часть мембраны датчика. Чтобы было легче снять фиксаторы -стрелки А- можно взять плоскогубцы по больше с отогнутыми губками.
Выключить зажигание и все потребители электроэнергии.
Снятие переднего датчика

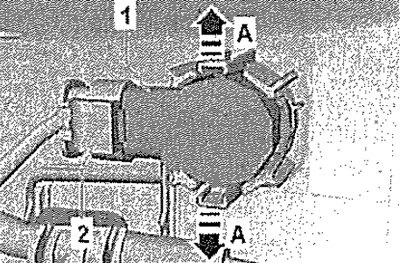

Датчик системы помощи при парковке -снять передний бампер. Датчик парковочного ассистента — снять переднюю часть подкрылка. Отпереть фиксаторы -стрелки А-. Извлечь датчик -1- с внешней стороны бампера вовнугрь. Отсоединить разъём -2-.
Снятие заднего датчика
Датчик парковочного ассистента (кроме Octavia RS) — отсоединить нижнюю часть бампера и слегка отжать её вниз. Датчик парковочного ассистента у Octavia RS — снять задний бампер. Датчик парковочного ассистента - снять заднюю часть подкрылка. Отпереть фиксаторы -стрелки А-. Извлечь датчик -1- с внешней стороны бампера вовнутрь. Отсоединить разъём -2-.
Установка в обратном порядке.
Кронштейн датчика системы помощи при парковке — сверление отверстий, соответствие, монтажное положение, процесс вклеивания
При замене бампера новые держатели датчиков должны быть вклеены в новый бампер.

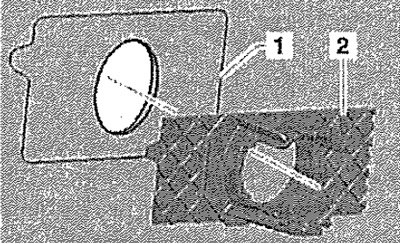

Монтажное положение кронштейнов датчиков
Монтажное положение определяется выступом на кронштейне -2- и контуром кронштейна на бампере -1-.
Процесс вклеивания кронштейнов датчиков

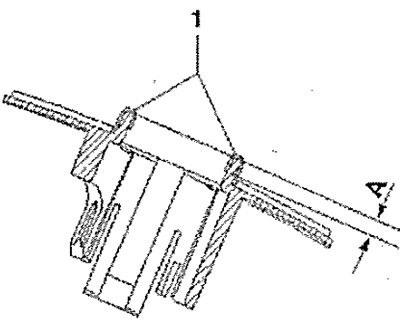

Указание: Кронштейны датчиков парковочного ассистента имеют потайной буртик, лицевая поверхность -1- которого окрашивается в цвет бампера. Кронштейны датчиков системы помощи при парковке не имеют потайного буртика -1-. Поэтому для точного центрирования кронштейна в бампере необходимо использовать центрирующую оправку, или вклеивать держатель с вложенным датчиком системы помощи при парковке, на котором сидиткольцо развязки (чёрное силиконовое кольцо). Температура бампера и держателя датчика при вклеивании должна быть между 15°C и З0°С.
Очистить отмеченную зону склеивания -1- и тщательно обезжирить с помощью изопропанола (технического спирта). Активатор ЗМ „праймер для пластиков 4298UV" или „праймер К520" равномерно нанести на отмеченную зону наклеивания -1-. Дать активатору просохнуть ок. 5 мин.
Текст предоставлен порталом: autoinstruction
Указание: Соблюсти монтажное положение и соответствие кронштейна датчика. Решающими для качества вклеивания являются давление прижима и время выдержки!
Снять защитную пленку с двухсторонней клейкой ленты и, сильно прижав, удерживать кронштейн датчика -2- в бампере ок. 10 с.
