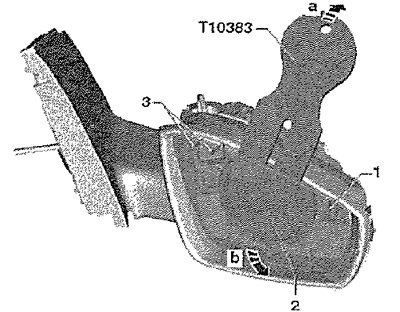

Снятие и установка зеркального элемента
Предохранить кромки корпуса от повреждения, оклеить, напр. текстильной липкой лентой. Отклонить стекло зеркала -1- в максимальное положение. Отжать стекло зеркала -1- напр. при помощи широкого пластмассового клина от держателя -2- и корпуса -стрелка а-.
Установка
Насадить зеркальный элемент по центру на кронштейн в корпусе. Зеркальный элемент должен зафиксироваться со слышимым щелчком. Затем выполнить проверку работоспособности.
Снятие и установка электропривода регулировки
Снять зеркальный элемент. Вывернуть винты -3-. Отклонить регулировочный узел с двигателем -2- в сторону и отсоединить разъём.
Установка
Установка в обратном порядке. Момент затяжки винтов (поз. 3): 2 Нм. Перед монтажом стекла зеркала проверить функционирование.

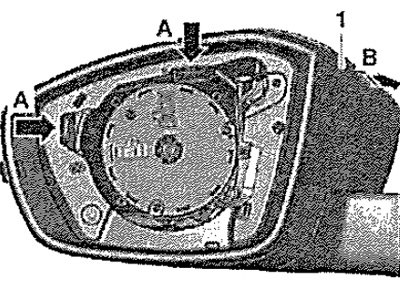

Снятие и установка корпуса наружного зеркала заднего вида
Снять зеркальный элемент. Отпереть защёлки -стрелка а-. Отсоединить корпус зеркала-1 -по -стрелке В-.
Установка
Приставить корпус зеркала -1- и вдавить его по -стрелке В- в защёлки -стрелки А-. Защёлки фиксируются со слышимым щелчком. Затем выполнить проверку работоспособности.
Снятие и установка накладки

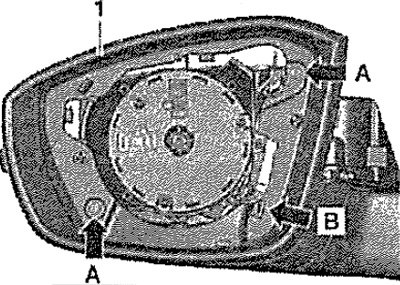

Снять зеркальный элемент. Снять корпус зеркала. Вывернуть винты -А-. Отпереть защёлки -В-. Снять накладку -1-.
Установка
Установка в обратном порядке. Затем выполнить проверку работоспособности.

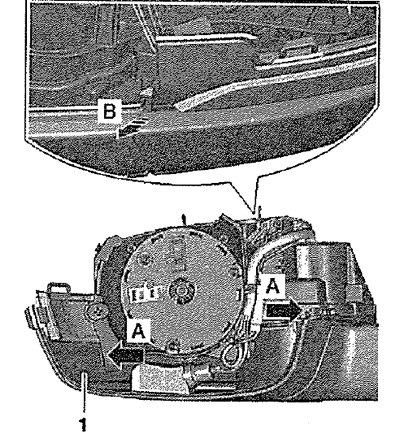

Снятие и установка установочного элемента
Снять зеркальный элемент. Снять корпус зеркала. Отпереть защёлки -стрелка а-. Потянув, снять монтажную деталь -1- с кронштейна зеркала по -стрелке В-.
Установка
Установка в обратном порядке. Затем выполнить проверку работоспособности.
Снятие и установка наружного зеркала заднего вида (с электроприводом)

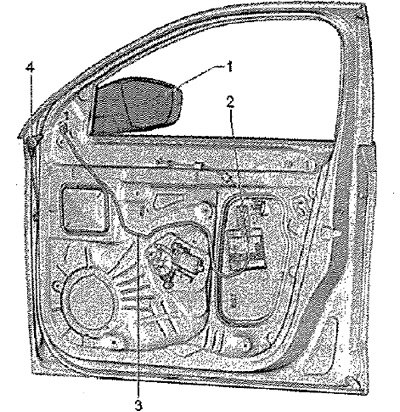

Снять облицовку передней двери. Отсоединить разъём -2- провода -3- наружного зеркала -1-. Вывернуть винт -4-.

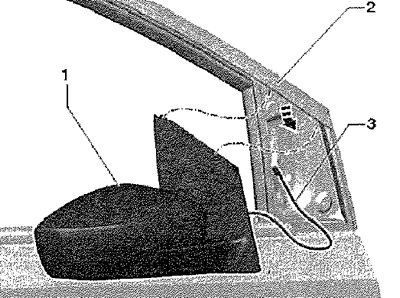

Немного отвести наружное зеркало -1- от двери снизу и вывести его из направляющей стекла -2- -стрелка-. Вытянуть провод -3- через отверстие в двери.
(Оригинал опубликован на веб-сайте: AutoInstruction.ru)
Установка
Продёрнуть провод -3- сквозь отверстие в двери. Вставить наружное зеркало -1- в направляющую -2-. Ввернуть винт -4- в корпус зеркала -1-. Момент затяжки: 12 Нм. Прихватить провод -3-. Подсоединить разъём -2-. Перед монтажом облицовки двери проверить функционирование.
