Наружные зеркала заднего вида с электрическими регулировками и подогревом [
Fiat Doblo 1
]
Главная
Фиат
Добло
2005-2010, дизель
Электрооборудование
Электрические схемы
0

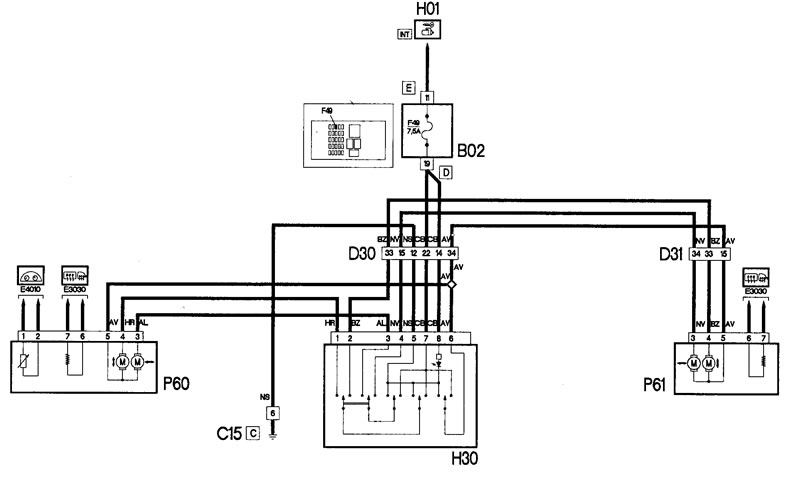

Наружные зеркала заднего вида с электрическими регулировками и подогревом
Расположение элементов приведенной на схеме автомобиля
