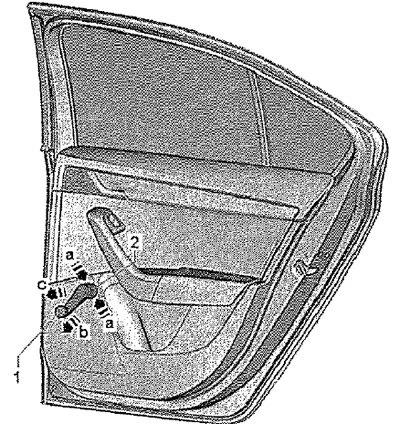

Снятие и установка рукоятки стеклоподъемника
Сжать фиксирующее кольцо -2- -стрелка а-. Немного вытянуть стопорное кольцо -2- под ручкой стеклоподъёмника (поз. 1) -стрелка b-. Снять ручку -1 - -стрелка с-.
Установка
Задвинуть стопорное кольцо -2-. Прижать ручку стеклоподъёмника -1-.

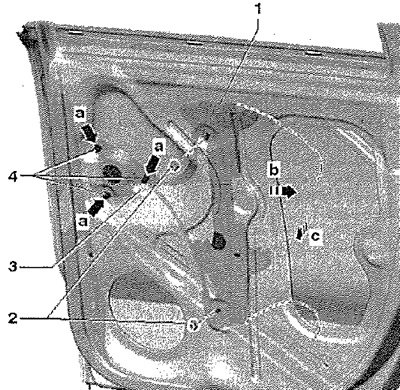

Снятие и установка стеклоподъёмника
Снять облицовку двери. Снять стекло двери. Снять электродвигатель стеклоподъёмника или ручной привод. Отвернуть гайки -2-. Расфиксировать зажимы -4- катушки с тросиком -3- и утопить в двери -стрелки а-. Втолкнуть стеклоподъёмник -1- внутрь двери. Передвинуть стеклоподъёмник к проёму в двери -стрелка b- и вынуть -стрелка с-.

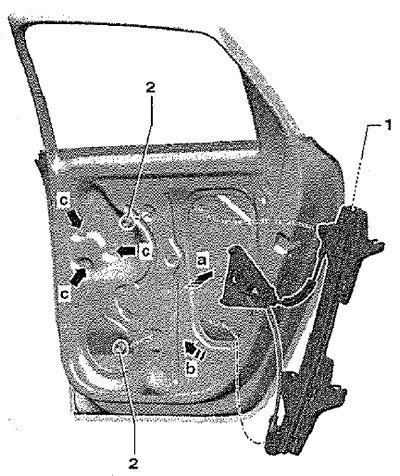

Установка
Завести стеклоподъёмник -1- через проем в двери -стрелка а-. Подвести стеклоподъёмник к его месту установки -стрелка b-. Просунуть через двери резьбовые шпильки стеклоподъёмника и затянуть гайки -2- (6 Hм). Вдавить катушку тросика в отверстия в двери -стрелки с-, чтобы защёлкнулись зажимы.
