Снять облицовку задней двери. Снять внутренний уплотнитель двери. Поддеть и извлечь заглушку -5-. Опустить стекло двери -6- настолько, чтобы к распорному штифту -4- и распорной вставке -3- можно было получить доступ через вырез стеклоподъёмника -2-.
Указание: Если данная операция недоступна из-за неисправности электрического стеклоподъёмника, то необходимо снять электродвигатель -7-. Тогда стекло двери можно будет сдвинуть на нужную высоту.
Ввернуть винт 5 мм (длиной ок. 70 мм) в насечной штифт -4- и вынуть его из распорного дюбеля -3-. Ввернуть винт 8 мм (длиной ок. 80 мм) в распорный дюбель -3- и вынуть его из стекла.
Указание: При вворачивании винта в распорный дюбель не прикладывать большое усилие, т.к. в противном случае он может упасть в дверь.
Вынуть распорный дюбель -3- из направляющей стеклоподъёмника -1-. При этом он выходит и из стекла двери.
Указание: При вынимании распорного дюбеля придерживать стекло двери рукой, чтобы оно не провалилось в дверь и не повредилось.

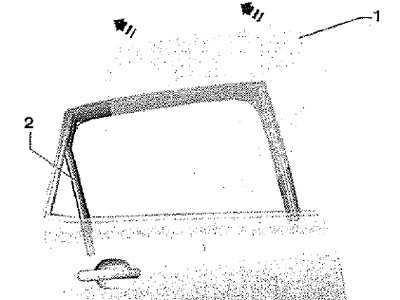

Вынуть заднюю часть направляющей стекла -2- из креплений. Вывести стекло -1- из полости двери под углом вверх -стрелки- и наружу.
Установка
Указание: Перед установкой распорного дюбеля -3- и пасечного штифта -4- проверить стекло двери -1- на отсутствие повреждений.
Выровнять распорный дюбель -3- по центру и вставить его при снятом стекле двери -1-. Вдавить насечной штифт -4- в распорный дюбель -3-. Завести стекло -1- в дверь -2- -стрелки а- и вставить в направляющую стекла -5-. Легким надавливанием сверху зафиксировать стекло -1- в стеклоподъёмнике -5-. Надавливать до тех пор, пока не будет отчётливо слышно защёлкивание. Последующий порядок работ осуществляется в последовательности, обратной снятию. Перед монтажом облицовки двери проверить функционирование.
