Механическая коробка передач: 1 - хвостовик полуосевой шестерни; 2 - датчик скорости; 3 - картер сцепления; 4 - первичный вал; 5 - подшипник выключения сцепления; 6 - вилка выключения сцепления; 7 - упор оболочки троса привода выключения сцепления; 8 - задняя крышка; 9 - картер коробки передач; 10 - пробка маслоналивного отверстия; 11 - пробка маслосливного отверстия; 12 - механизм переключения передач; 13 - сальник хвостовика правой полуосевой шестерни дифференциала
Рисунок 4.14. Вид механической коробки передач в разрезе

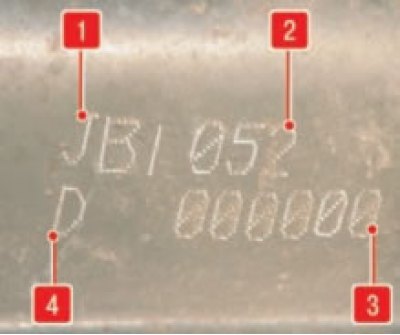

Табличка с идентификационным номером (1) расположена на картере коробки, см. рисунок.
 |
 |
Идентификационные данные коробки передач: 1 - тип коробки передач; 2 - модификация коробки передач; 3 - порядковый номер коробки передач; 4 - код завода-изготовителя
Механическая коробка передач модели JB1 пятиступенчатая, все передачи переднего хода синхронизированы. Главная передача и механизм дифференциала встроены в коробку передач.
Спецификация КПП:
- Заправочная емкость — 3,4 литра
- Уровень масла — под обрез заливного отверстия
- Тип трансмиссионного масла — TRX 75W, 80W
Детали одноразового применения:
- Сальники.
- Резиновые уплотнительные кольца.
- Направляющие упорного подшипника.
- Гайки крепления первичного и вторичного валов.
- Вал и шестерня привода спидометра.
- Направпяющие штифты.
Таблица. Передаточные отношения
| Двигатель | Дифференциал | Привод спидометра | Передача | Задней ход | ||||
| 1-я | 2-я | 3-я | 4-я | 5-я | ||||
| K4J | 15/61 | 21/19 | 11/37 | 22/41 | 28/37 | 34/35 | 39/31 | 11/39 |
| K7J | 14/63 | 21/19 | 11/41 | 21/43 | 28/37 | 30/29 | 41/31 | 11/39 |
Таблица. Смазки, герметики и клеи
| Наименование | Назначение |
| MOLYKOTE BR2 | Смазка шлицев солнечной шестерни. Смазка компонентов сцепления. |
| LOCTITE 518 | Уплотнение корпуса КПП |
| RHODORSEAL 5661 | Уппотнение пробок и выключателя. Уплотнение крышек подшипников. |
| LOCTITE FRENBLOC | Фиксация гаек первичного и вторичного валов. Фиксация ступицы 5-й передачи. Фиксация шпилек привода бпокировки дифференциала. |
Картеры и крышки КПП
Шестерни коробки передач. 1 - Маслоотражатель, 2 - Роликовый подшипник, 3 - Ролик, 4 - Пружина ролика, 5 - Шестерня 1-ой передачи, б - Вторичный вал, 7 - Шайба с прорезью, 8 - Шестерня второй передачи, 9 - Стопорное кольцо, 10 - Ступица и скользящая муфта 3-ей и 4-ой передачи, 11 - Шайба, 12 - Стопорное кольцо шестерни 5-ой передачи, 13 - Шайба с буртиком, 14- Стопорный болт и шайба, 15 - Наконечник шестерни 5-ой передачи, расположенный на вторичном валу, 16 - Опорная шайба, 17 - Шестерня 5-ой передачи (вторичный вал), 18 - Шариковый подшипник, 19 - Первичный вал, 20 - Стопорное кольцо, 21 - Шайба, 22 - Шестерня 4-ой передачи, 23 - Блокирующее кольцо синхронизатора, 24 - Шестерня 3-ей передачи, 25 - Шестерня заднего хода в сборе с осью, 26 - Шестерня 1-ой передачи, 27 - Гайка шестерни 5-ой передачи, 28 - Ступица и скользящая муфта 5-ой передачи, 29 - Втулка шестерни 5-ой передачи, 30 - Шестерня 5-ой передачи (первичный вал), 31 - Игольчатый подшипник, 32 - Втулка шестерни 5-ой передачи, 33 - Шайба.
Дифференциал, выполненный на шариковых подшипниках. 1 - Опорная шайба, 2 - Пружина, 3 - Зубчатый венец датчика спидометра, 4 - Шайбы сателлитов, 5 - Сателлиты, 6 - Полуосевая шестерня с хвостовиком, 7 - Ось сателлитов, 8 - Упругий штифт, 9 - Полуосевая шестерня трехшипового шарнира, 10 - Толщина прокладки, 11 - пружинное стопорное кольцо, 12 - Распорная втулка, 13 - Дифференциал, 14 - Пружинная шайба, 15 - Шариковый подшипник, 16 - Ведущая шестерня привода спидометра, 17 - Стопорное кольцо подшипника, 18 - Шариковый подшипник, 19 - Стопорное кольцо полуосевой шестерни с хвостовиком, 20 - Уплотнительная манжета, 21 - Уплотнительное кольцо.
Дифференциал, выполненный на роликовых подшипниках. 1 - Дифференциал, 2 - Полуосевая шестерня с хвостовиком, 3 - Шайбы сателлитов, 4 - Сателлиты, 5 - Распорная втулка, 6 - Упругий штифт, 7 - Полуосевая шестерня трехшипового шарнира, 8 - Толщина прокладки, 9 - Пружинное стопорное кольцо, 10 - Ось сателлитов, 11 - Конический подшипник, 12 - Ведущая шестерня привода спидометра, 13 - Конический подшипник, 14 - Регулировочная шайба, 15 - Гайка дифференциала, 16 - Уплотнительная манжета, 17 - Уплотнительное кольцо.
Источник расположен на сайте (autoinstruction)
Механизм переключения передач. 1 - Уплотнительная втулка, 2 - Рычаг переключения передач, 3 - Сухарь замка штока 1-ой и 2-ой передач, 3-ей и 4-ой передач, 4 - Вилка переключения, 5 - Сухарь замка штока 1-ой и 2-ой передач, 6 - Стопорный палец штока 1-ой и 2-ой передач и заднего хода, 7 - Шток 1-ой и 2-ой передач, 8 - Вилка переключения 3-ей и 4-ой передач, 9 - Шток 3-ей и 4-ой передач, 10 - Шток 5-ой передачи (пятиступенчатая коробка передач), 11 - Вилка включения 5-ой передачи (пятиступенчатая коробка передач), 12 - U-образный держатель фиксатора заднего хода, 13 - Упор 5-ой передачи (пятиступенчатая коробка передач), 14 - Регулировочная шайба упора 5-ой передачи, 15 - Упор 5-ой передачи (пятиступенчатая коробка передач), 16 - Нарезной упор, 17 - Сухарь замка штока 5-ой передачи (пятиступенчатая коробка передач), 18 - Стопорное кольцо, 19 - Опора тяги, 20 - Первичный вал, 21 - Тяга.
Коробка передач установлена в моторном отсеке поперечно продольной оси двигателя и прикреплена к нему болтами. Преимущество такого расположения заключается в обеспечении наиболее короткого (из возможных) пути передачи крутящего момента к передним колесам. Кроме того, это позволяет оптимизировать охлаждение благодаря тому, что коробка передач расположена в потоке воздуха, движущегося через моторный отсек.
Крутящий момент от коленчатого вала через сцепление передается на первичный вал коробки передач.
Привод управления механической коробкой передач: 1 - хомут крепления тяги привода управления коробкой передач; 2 - тяга привода управления коробкой передач; 3 - рычаг управления коробкой передач; 4, 6 - гайки; 5 - кулиса рычага управления коробкой передач; 7 - шайба
Привод переключения передач предназначен для управления коробкой передач водителем из салона автомобиля.
Выбор передачи осуществляется с помощью рычага переключения передач, установленного на полу салона, который связан с коробкой передач тягой включения передач. Тяга приводит в действие ряд вилок, расположенных внутри коробки передач, которые установлены в вырезах скользящих муфт синхронизаторов. Муфты заблокированы на валах коробки передач, но могут скользить по ним в осевом направлении благодаря наличию шлифованных ступиц, прижимающихся к блокирующим кольцам, вводя их в контакт с соответствующими шестернями. Коническая поверхность блокирующего кольца и шестерни играет роль фрикционной муфты, которая постепенно уравнивает скорость скользящей муфты синхронизатора (и, следовательно, вала коробки передач) и скорость шестерни. Блокирующий палец, входящий в фигурный вырез блокирующего кольца, препятствует зацеплению кольца муфты синхронизатора с шестерней до тех пор, пока их скорости не станут равными. Это обеспечивает плавность переключения передач и уменьшает шум и износ, вызываемый быстрыми переключениями передач. Крутящий момент передается на ведомую шестерню главной передачи, которая передает вращение через сателлиты планетарной передачи на шестерни дифференциала и приводные валы. Вращение сателлитов на их осях позволяет внутреннему колесу автомобиля при движении в повороте вращаться с меньшей скоростью, чем внешнее. Главная передача и дифференциал установлены в одном картере таким образом, что разборка одного узла неизбежно ведет к нарушению функционирования другого узла. Регулировка и ремонт главной передачи требуют применения ряда специальных инструментов и приспособлений.
