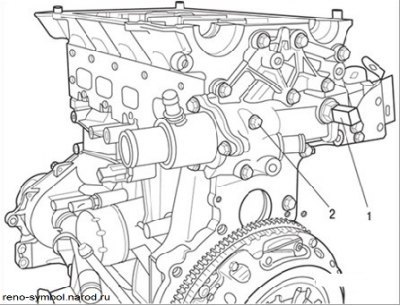

Рисунок 3.80. Расположение на корпусе термостата датчика (1) температуры охлаждающей жидкости и штуцера (2) для удаления воздуха
Эта система снабжена единственным датчиком температуры охлаждающей жидкости, который подает сигнал к блоку управления системы впрыска топлива, электровентилятору и указателю температуры охлаждающей жидкости на комбинации приборов.
Работа системы

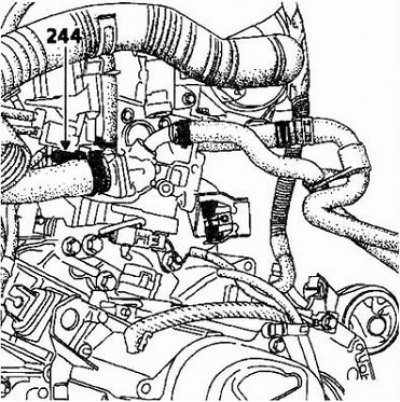

Датчик 244 сообщает блоку управления системы впрыска значение температуры охлаждающей жидкости. С учётом этого осуществляется управление системой впрыска и репе бпока вентипяторов системы охлаждения двигателя.
- Блок электровентиляторов включается на малой скорости, когда температура охлаждающей жидкости становится выше 99°С, и выключается, когда температура становится ниже 96°С.
- Блок электровентиляторов включается на большой скорости, когда температура охлаждающей жидкости становится выше 102°С, и выключается, когда температура становится ниже 100°С.
- Блок электровентиляторов может быть включен на большую скорость для предотвращения перегрева и на малую при работе кондиционера.
Индикатор перегрева двигателя
Индикатор включается электронным блоком управления системы впрыска, если температура охлаждающей жидкости становится выше 120°С.
Датчик установлен в корпус термостата (см. Рисунок 3.80). Он представляет собой резистор с отрицательным температурным коэффициентом сопротивления, т.е. при повышении температуры жидкости электрическое сопротивление датчика уменьшается (табл. 3.6).

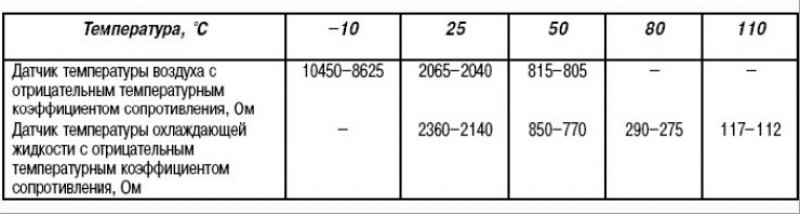

Таблица 3.6. Зависимость сопротивления датчиков от температуры
Порядок проверки:
- если стрелка указателя температуры охлаждающей жидкости в комбинации приборов все время показывает низкую температуру, хотя двигатель прогрет, отсоедините контактный разъем от датчика и присоедините его к «массе» - металлической части двигателя. При включенном зажигании стрелка должна переместиться в область высокой температуры на приборе. В противном случае замене подлежит неисправный датчик. Если стрелка не перемещается и при подсоединении провода к «массе», снимите Приборная панель, как описано в разделе «Кузов», и проверьте состояние цепи между разъемом датчика и прибором, а также поступление питания на прибор. Если цепь исправна и напряжение поступает, неисправен прибор, его нужно заменить;
- если стрелка прибора показывает высокую температуру при остывшем двигателе, отсоедините разъем от датчика. Если стрелка вернулась в область низкой температуры при включенном зажигании, неисправен датчик. Если стрелка и в этом случае не отклоняется, проверьте состояние цепи, как описано ранее.
[Статья перепечатана с ресурса autoinstruction.ru]
Снятие
- слейте частично охлаждающую жидкость, как описано выше;
- отсоедините контактный разъем и выверните датчик.
Установку проводите в порядке, обратном снятию, нанесите на резьбу датчика герметик.
