Приборная панель — снятие и установка (Renault Symbol II)

0

Операция по снятию и установке панели приборов требует внимания и аккуратного исполнения. При снятии необходимо запомнить расположение множества элементов, чтобы затем правильно их собрать, уложить проводку и т.п. В зависимости от модели некоторые детали могут отличаться. Ниже приведен общий порядок работ.

тип 1 (Clio)

тип 2 (Symbol)

Приборная панель состоит из двух элементов – верхней и нижней частей.

Снятие: Тип 1 (Clio)

• отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 5 мин, чтобы деактивировалась система подушек безопасности;
• снимите центральную консоль (см. выше);
• частично снимите уплотнитель двери;

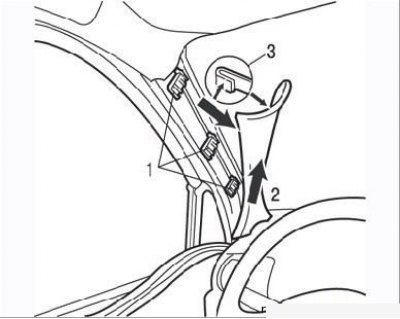

• немного отодвиньте верхнюю часть облицовки стойки ветрового стекла, чтобы нажать на защелку 3 (Рисунок 9.96);
• отсоедините облицовку от фиксаторов 1;
• выведите облицовку из паза 2 на передней панели;

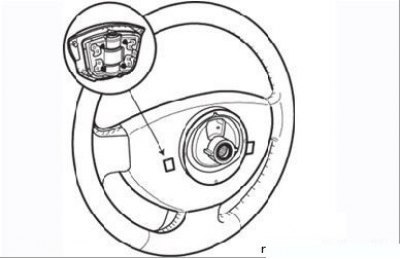

• с помощью отвертки с плоским шлицем снимите модуль подушки безопасности с рулевого колеса, отжав пружинные фиксаторы с обратной стороны ступицы (Рисунок 9.97);

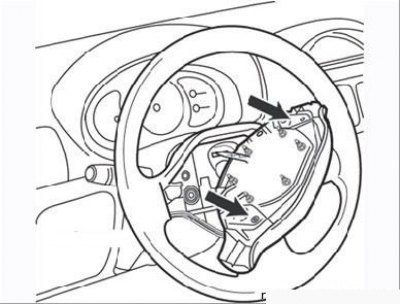

• разъедините на модуле подушки два контактных разъема (Рисунок 9.98);
• установите передние колеса в положение прямолинейного движения;
• выверните болт крепления рулевого колеса и снимите его;

• отверните три винта крепления нижней части кожуха рулевой колонки (Рисунок 9.99);

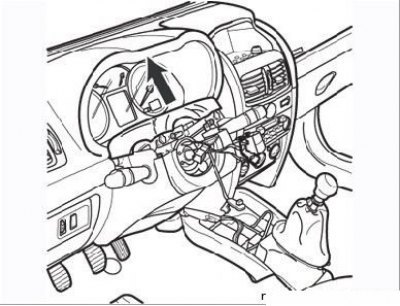

• снимите верхнюю часть кожуха рулевой колонки, как показано на Рисунке 9.100;
• снимите кольцевую антенну иммобилайзера и блок подрулевых переключателей, как описано в разделе «Рулевое управление»;

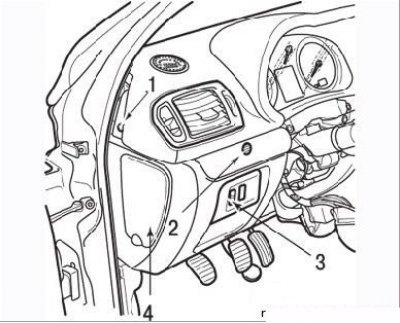

• снимите два держателя 1 (справа и слева) (Рисунок 9.101) передней панели;
• сняв крышку с помощью приспособления Car. 1597, отверните винт 2;
• с помощью приспособления Car. 1597 отсоедините крышку регулятора 3 корректора фар и разъедините контактные разъемы;
• снимите крышку блока с плавкими предохранителями;

• выверните три верхних винта крепления верхней части панели приборов (Рисунок 9.102);
• сняв крышку 3 с помощью приспособления Car. 1597, выверните три винта 2;
• потяните верхнюю часть передней панели в направлении стрелок;

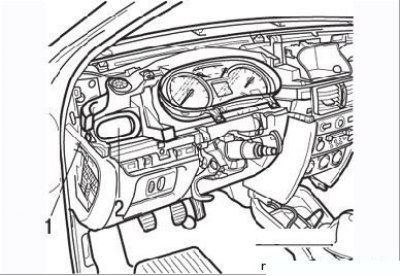

• снимите два фиксатора справа и слева панели приборов (Рисунок 9.103);
• вытяните на себя воздуховоды;
• снимите комбинацию приборов, как указано ниже;
• отсоедините контактные разъемы двух высокочастотных громкоговорителей (твиттеров);
• снимите лампу освещения вещевого ящика;

• с помощью приспособления Car. 1597 отожмите пружинные фиксаторы и извлеките клавиатуру навигационной аппаратуры Carminat (Рисунок 9.104) или отделение для мелких предметов (в зависимости от комплектации), разъедините контактные разъемы;

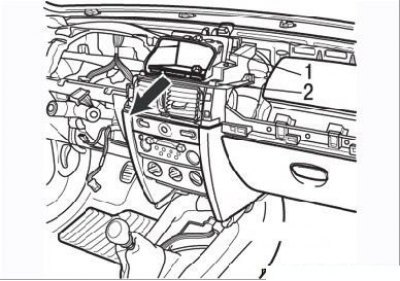

• выверните два винта (Рисунок 9.105);
• нажмите на два фиксатора и снимите дисплей или монитор системы навигации Carminat, разъедините контактный разъем;
• снимите автомагнитолу (см. раздел «Электрооборудование»);
• отсоедините держатель выключателей управления системой отопления и вентиляции и разъедините контактные разъемы;

• отсоедините крышку и выверните два винта крепления панели управления системой отопления и вентиляции (Рисунок 9.106);

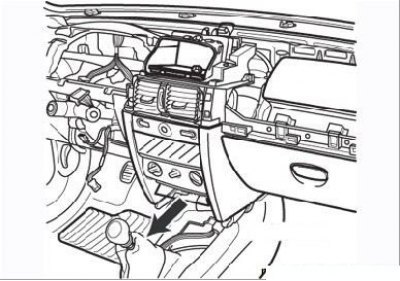

• снимите кронштейн крепления громкоговорителя навигационной системы Carminat (если она установлена) и разъедините контактный разъем громкоговорителя (Рисунок 9.107);

• выверните три винта крепления нижней части панели приборов (Рисунок 9.108);
• снимите подушку безопасности переднего пассажира, для чего разъедините два разъема подушки безопасности;

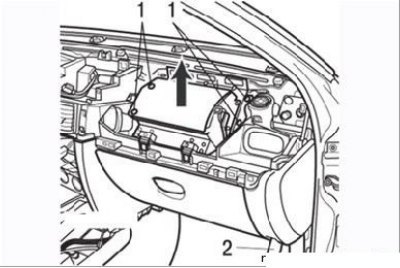

• выверните четыре болта крепления, затем отсоедините подушку безопасности, как показано на Рисунке 9.109;
• выверните два нижних винта крепления передней панели (справа и слева);

• выверните три верхних винта крепления панели приборов (Рисунок 9.110);
• приподнимите немного Приборная панель, чтобы снять ее с удерживающих выступов в районе винтов крепления. Еще раз проверьте, все ли отсоединено (проводка, тросики и шланги) и отведено в сторону от панели;
• вдвоем с помощником аккуратно поднимите и снимите сначала правую сторону панели, выньте панель из салона через любую переднюю дверь;
• если есть затруднения при снятии панели, не применяйте силу - проверьте еще раз, все ли отсоединено и не зацепилась ли панель за окружающие ее элементы кузова.

Установка

Установка проводится в порядке, обратном снятию, с учетом следующего:

• приложив переднюю панель к моторному щиту, убедитесь в том, что не защемился ни один провод, трос или шланг;
• в зоне монтажа подушек безопасности не должно быть посторонних предметов (винтов, защелок и т.п.);
• со стороны подушек безопасности полностью соедините разъемы и установите фиксаторы подушек;

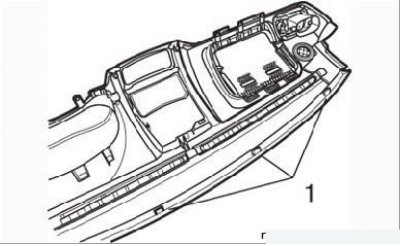

• при установке верхней части панели приборов проверьте состояние фиксаторов (Рисунок 9.111 и 9.112). Если фиксаторы 1 со следами повреждений, верхнюю часть панели надо заменить. Фиксаторы 2 поставляются в запасные части и могут быть заменены;
• при установке блока подрулевых переключателей убедитесь, что передние колеса находятся в положении прямолинейного движения;

• при установке рулевого колеса учтите, что шлицы ступицы рулевого колеса имеют специальную конфигурацию (Рисунок 9.113), защищающую от неправильного соединения. Рулевое колесо должно свободно надеваться на шлицы рулевой колонки. После каждого снятия обязательно заменяйте болт рулевого колеса и затягивайте установленным моментом;
• проверьте после окончательной установки панели приборов функционирование всех элементов, установленных на ней.

Снятие панели: Тип 2

Перед снятием передней панели необходимо демонтировать рулевую колонку, см. "Рулевое управление".

Внимание! Модели с подушкой безопасности.

• Не располагайте блоки подушки безопасности (водителя или пассажира) рядом с источником тепла или открытым пламенем: вероятность самопроизвольного подрыва устройства.
• к работе с системой пассивной безопасности допускается только квалифицированный персонал, имеющий достаточный навык проведения работы.

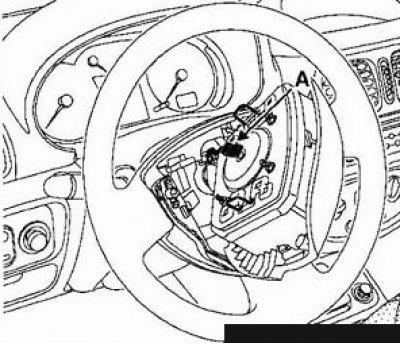

• Перед снятием рулевого колеса всегда отсоединяйте разъем (А) блока подушки безопасности для предотвращения самопроизвольного подрыва устройства.

1. Отсоедините аккумуляторную батарею.

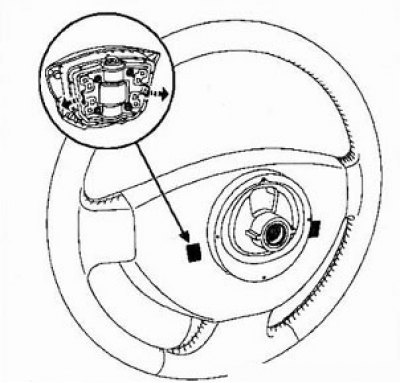

2. Модели с подушкой безопасности: с помощью отвертки отстегните клипсы крепления блока подушки.



3. Модели без подушки безопасности: снимите накладку рулевого колеса (крепление клипсами).



4. Отверните и выбросите болт крепления рулевого колеса.

5. Установите управляемые колеса в положение прямопинейного движения и снимите рулевое колесо.

6. Отверните три болта крепления кожухов рулевой колонки, снимите кожухи.

7. Отсоедините разъемы выключателя очистителя/омывателя и токосъемника блока подушки безопасности (если установлен). На моделях с подушкой безопасности

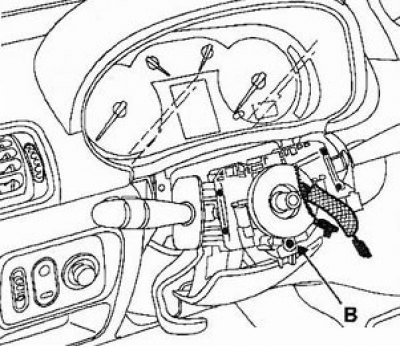

8. Нанесите метки относительного положения на половинки корпуса токосъемника. Убедитесь в том, что управляемые колеса находятся в положении прямолинейного движения, разъем токосъемника находится по центру рулевого колеса и метка "О" на токосъемнике расположена напротив репера "Е".



9. Отверните болт (В). Плоской отверткой нажмите на конусный фиксатор и снимите токосъемник.

10. Снимите чехол рычага переключения передач.

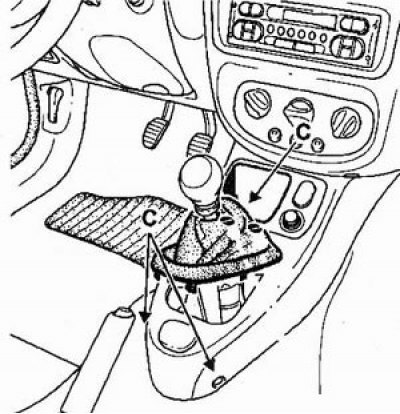

11. Снимите пепельницу.



12. Отверните болты (С) передней консоли, снимите переднюю консоль.

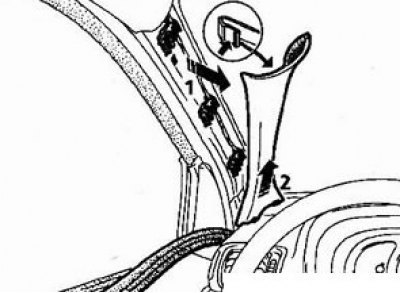

13. В направлении стрелок (1) и (2) снимите накладки передних стоек "А".



14. Отверните два боковых болта (D) и два центральных болта (Е) крепления накладки передней панели.



15. Отверните три верхних болта крепления накладки передней панели и снимите панель в направлении стрелок.



16. Снимите антенну иммобилайзера (антенна расположена у замка зажигания).

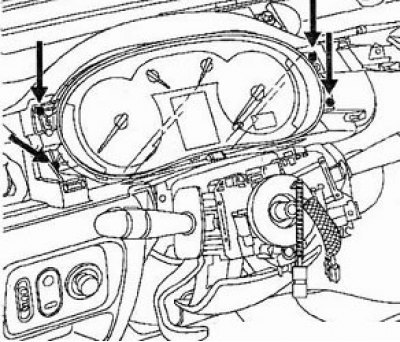

17. Отверните четыре болта крепления блока приборов, отсоедините разъемы и снимите блок приборов.



18. Отсоедините разъем замка зажигания.



19. В моторном отсеке:

• Снимите впускной воздуховод.
• Отверните болты крепления расширительного бачка, снимите бачок с опоры и закрепите его в стороне.

20. Отверните болт крепления карданного шарнира рулевого вала к рулевому механизму.

21. Отверните шесть болтов крепления рулевой колонки. Вытяните пыпьник перегородки моторного отсека.



22. Снимите рулевую колонку.

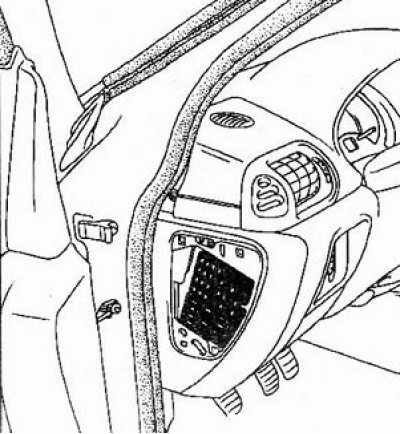

23. Снимите крышку блока предохранителей в салоне.

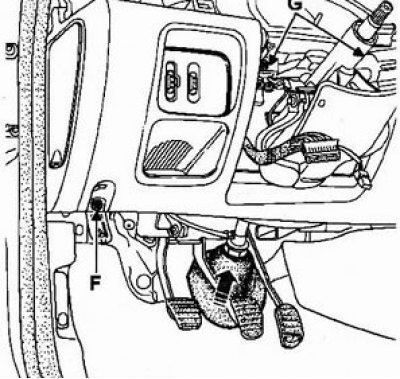

24. Отверните болты (F) и (G) крепления передней панели.

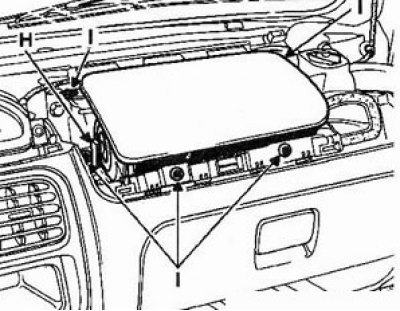

25. Модели с подушкой безопасности: отсоедините разъем (Н) и отверните болты (I) крепления подушки безопасности пассажира.

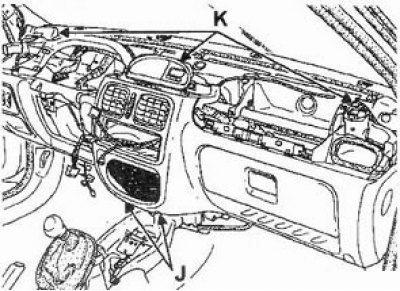

26. Отверните два болта (J) крепления панели управления отопителем, снимите панель управпения с передней панели.



27. Отверните три болта (К) крепления передней панепи.

28. Снимите радио.

29. Отсоедините разъем центрального дисплея (если установлен).

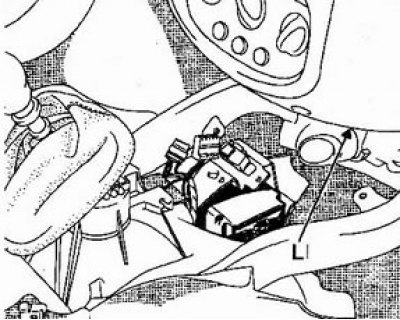

30. Отверните болт (L) крепления передней панели.



31. Приподнимите переднюю панепь до освобождения направляющих пальцев, установленных рядом с болтами (К).

32. Потяните переднюю панель в направлении стрелки (1).



33. По стрелке (2) сдвиньте с левой стороны панели воздуховод.

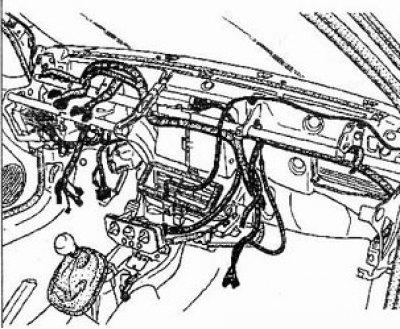

34. Вдвоем снимите переднюю панель.

Установка

Установка проводится в обратном порядке.

Примечание. Установка рулевой колонки описана в разделе "Рулевое управление".

Замечания при установке

Комбинированный переключатель

Убедитесь, что колеса находятся в положении движения по прямой.

Проверьте, что контактный диск установлен посередине (2,5 оборота в каждую сторону).

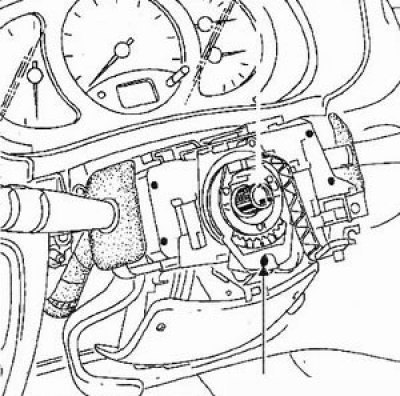

Установите собранный узел на рулевую колонку и соедините все разъемы.

(Информация скопирована с сайта: AutoInstruction.ru)



Завершите установку и затяните болт "М" только после того, как будут установлены обе половины облицовочного кожуха, при этом рычажные переключатели должны быть установлены без перекоса относительно щитка приборов и приборной панели.

Эта операция облегчается за счет выреза в нижнем кожухе, открывающего доступ к болту "М".

После каждого снятия заменяйте болт крепления рулевого колеса на новый (новый болт имеет микрокапсулу с клеем).

Моменты затяжки

• Болт соединения вилки карданного шарнира рулевого вала — 25 Н м
• Болт крепления рулевого колеса — 45 Нм
• Гайки крепления рулевой колонки — 20 Нм
• Болт крепления подушки безопасности — 5 Нм

Подушка безопасности пассажира

Проверьте отсутствие посторонних предметов в пространстве для блока подушки.

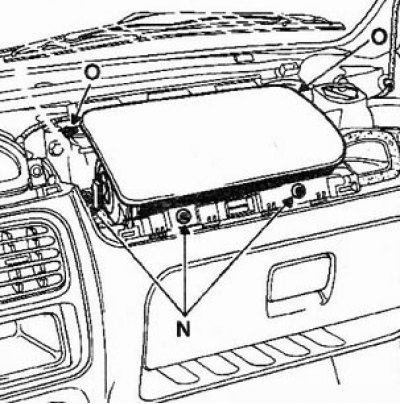

Надежно подсоедините разъем бпока подушки. Затяните бопты (N) крепления блока моментом 6 Нм.

Рулевое колесо

Шлицы рулевого колеса изготовлены так. что обеспечивается однозначная посадка рулевого колеса.

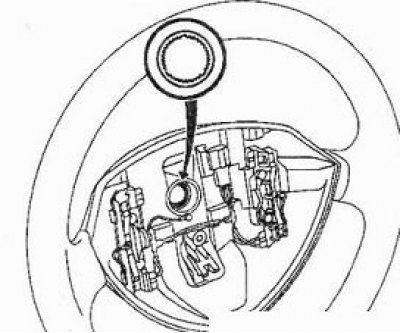

При установке проверьте свободу установки колеса по шпицам. Болт крепления рулевого колеса повторно не устанавпивать.
