| Функции | N2 | N3 |
| Дистанционное управление открывающимися элементами | X | |
| Блокировка дверей в движении и разблокировка при аварии | X | |
| Управление освещением салона | X | |
| Дистанционное управление аудиосистемой | X | |
| Управление противоугонной системой | X | |
| Управление указателями поворотов и аварийной остановки | X | X |
| Управление очистителями ветрового и заднего стекла | X | X |
| Управление иммобилайзером | X | X |
| Управление предупреждающим звуковым сигналом | X | X |
| Управление подогревом заднего стекла | X | X |
| Управление ограничением скорости | X | X |
| Подсоединение диагностического тестера | X | X |
Снятие
Примечание. Перед снятием блока управления советуем записать конфигурацию блока. При установке блока с другой конфигурацией диагностический тестер может интерпретировать его как неисправный.
1. Снимите крышку блока предохранителей.

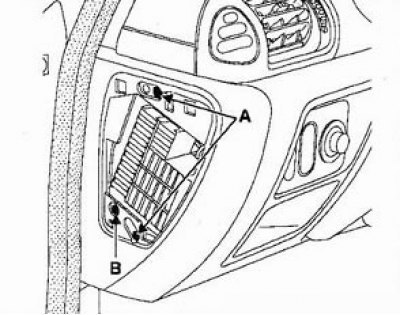

2. Отверните два болта (А) крепления блока предохранителей.
Исходник статьи на этом веб-сайте [Autoinstruction.ru]
3. Отверните болт (В) крепления блока управпения, потяните блок вверх до выхода из фиксатора.
4. Отсоедините разъемы проводки.

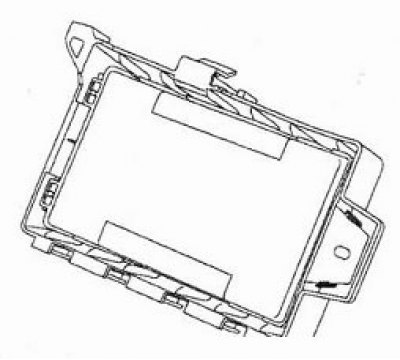

5. Выньте блок управления из защитного корпуса.
Установка
Установка проводится в обратном порядке. Проверьте конфигурацию блока, при необходимости проведите программирование ключей зажигания.

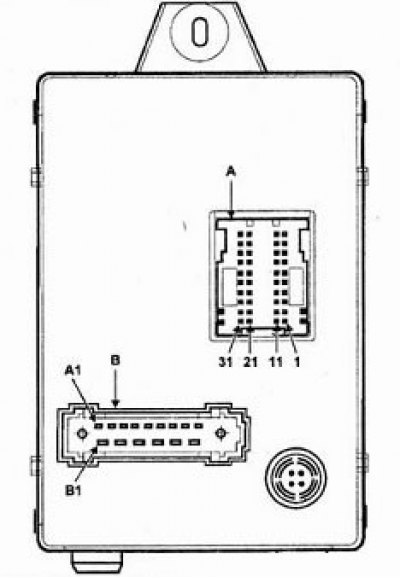

Разъемы блока управления иммобилайзером.
40-а штырьковый разъем (А)
| Клемма | Описание |
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Не используется |
| 6 | Датчик скорости автомобиля (вход) |
| 7 | Очистители ветрового и заднего стекла (вход) |
| 8 | Центральный замок, открытие дверей (вход) |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Не используется |
| 13 | Не используется |
| 14 | Не используется |
| 15 | Габариты (вход) |
| 16 | Антенна иммобилайзера |
| 17 | Центральный замок, закрытие дверей (вход) |
| 18 | Положение останова очистителя заднего стекла |
| 19 | Очиститель заднего стекла (вход) |
| 20 | Не используется |
| 21 | Не используется |
| 22 | Питание (после включения зажигания) |
| 23 | Датчик столкновения(вход) |
| 24 | Таймер очистителя ветрового стекла |
| 25 | Не используется |
| 26 | Индикатор левого поворота (вход) |
| 27 | Не используется |
| 28 | Индикатор правого поворота (вход) |
| 29 | Омыватель заднего стекла (вход) |
| 30 | Дверь заднего пассажира, крышка багажника, капот, дверь багажного отделения |
| 31 | Управление подогревателем заднего стекла (выход) |
| 32 | Индикатор иммобилайзера (выход) |
| 33 | Сигнал аварийной остановки (вход) |
| 34 | Линия диагностики К |
| 35 | Реле противоугонной системы (выход) |
| 36 | Блок управления двигателем |
| 37 | Не используется |
| 38 | Частота вращения вала двигателя (вход) |
| 39 | Подогреватель заднего стекла (вход) |
| 40 | Дверь водителя |
15-и штырьковый разъем (В)
| Клемма | Описание |
| А1 | "Земля" |
| А2 | Местная подсветка (выход) |
| A3 | Питание (постоянное) |
| А4 | Управление очистителем ветрового стекла |
| А5 | Питание очистителя ветрового стекла |
| А6 | Положение останова очистителя ветрового стекла |
| А7 | Очиститель заднего стекла (выход) |
| А8 | Указатель правого поворота (выход) |
| А9 | Указатель левого поворота (выход) |
| В1 | Открытие дверей (выход) |
| В2 | Закрытие дверей (выход) |
| В3 | Питание системы центрального замка |
| В4 | Дверь водителя (выход) |
| В5 | Таймер освещения салона |
| В6 | Питание освещения салона |
