Снятие:
Примечание. Блок управления SRS расположен на центральной консоли. Перед снятием блока управления заблокируйте его с помощью диагностического тестера. Применять только тестеры NXR или CUP.
- Отсоедините от центральной консоли чехол рычага переключения передач.

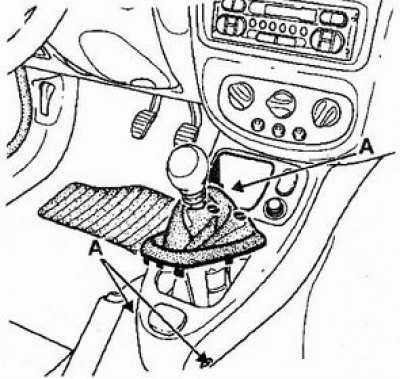

- Отверните болты (А) крепления консоли.

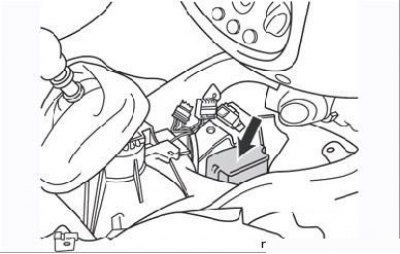

Рисунок 8.69. Расположение блока управления системой подушек безопасности
- снимите центральную консоль; блок находится перед рычагом переключения передач (Рисунок 8.69);

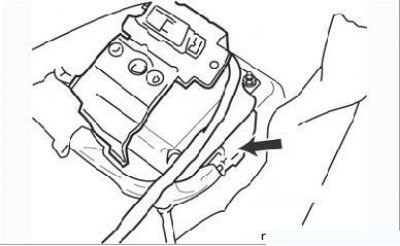

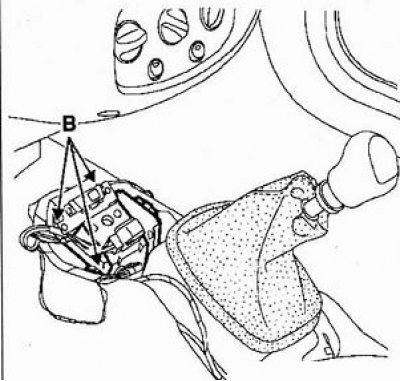

- Отверните гайки (В) крепления блока управления SRS.
 |
 |
Приподнимите блок управления, отсоедините разъем проводки и снимите блок.
Установка

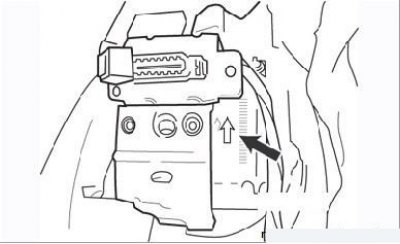

Рисунок 8.72. Стрелка на блоке должна быть направлена по ходу движения автомобиля
(Оригинал выложен на портале autoinstruction)
Установка проводится в обратном порядке. Стрелка на корпусе блока управления должна быть направлена вперед. Разъем блока управления подсоединяйте после затяжки гаек крепления убедитесь в том, что в салоне автомобиля никого нет, и подключите аккумуляторную батарею. Открыв водительскую дверь, включите зажигание снаружи автомобиля и убедитесь в том, что в комбинации приборов загорелась контрольная лампа.
Разъем блока управления
Примечание. В разъеме блока управления имеются специальные шунты, предотвращающие под- рыв компонентов системы при отсоединении разъема.
Выводы блока управления (система без боковых подушек, 30-и штырьковый разъем).
| Вывод | Описание |
| 1 | + преднатяжителя ремня водителя |
| 2 | - преднатяжителя ремня водителя |
| 3 | + преднатяжителя ремня пассажира |
| 4 | - преднатяжителя ремня пассажира |
| 5 | Питание (зажигание ВКЛ.) |
| 6 | "Земля" |
| 7 | Индикатор системы пассивной безопасности |
| 8 | Выключатель блокировки подушки (+) |
| 9 | Линия диагностики К |
| 10 | + подушки водителя |
| 11 | - подушки водителя |
| 12 | Не используется |
| 13 | + подушки пассажира |
| 14 | - подушки пассажира |
| 15 | Выключатель блокировки подушки (-) |
| 16-19 | Шунт |
| 20 | "Земля" |
| 21 | Шунт |
| 22 | Шунт |
| 23 | Линия диагностики L |
| 24 | Индикатор подушки безопасности пассажира "Air bag OFF" |
| 25 | Шунт |
| 26 | Шунт |
| 27 | Не используется |
| 28 | Шунт |
| 29 | Шунт |
| 30 | Не используется |
