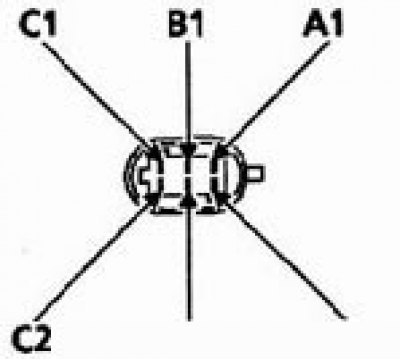

Разъем (со стороны насоса)
| Клемма | Описание |
| А1 | "Земля" датчика уровня топлива |
| А2 | Не используется |
| В1 | Сигнал датчика уровня топлива |
| В2 | Не используется |
| С1 | Питание топливного насоса (+) |
| С2 | "Земля" топливного насоса (-) |
Проверка: Измерьте сопротивление между выводами датчика при перемещении поплавка.
| Уровень на указателе | Сопротивление (Ом) | Объем топлива (±5 литров) |
| 4/4 | 7 | 51 |
| 3/4 | 55 ±7 | 39,75 |
| 1/2 | 98 ±10 | 28,5 |
| 1/4 | 155 ± 15 | 17,25 |
| 0 (резерв) | 310 ± 10 | 6 |
