Схема кондиционера воздуха в салоне
Цвета проводов и условные обозначения на схемах находятся здесь →

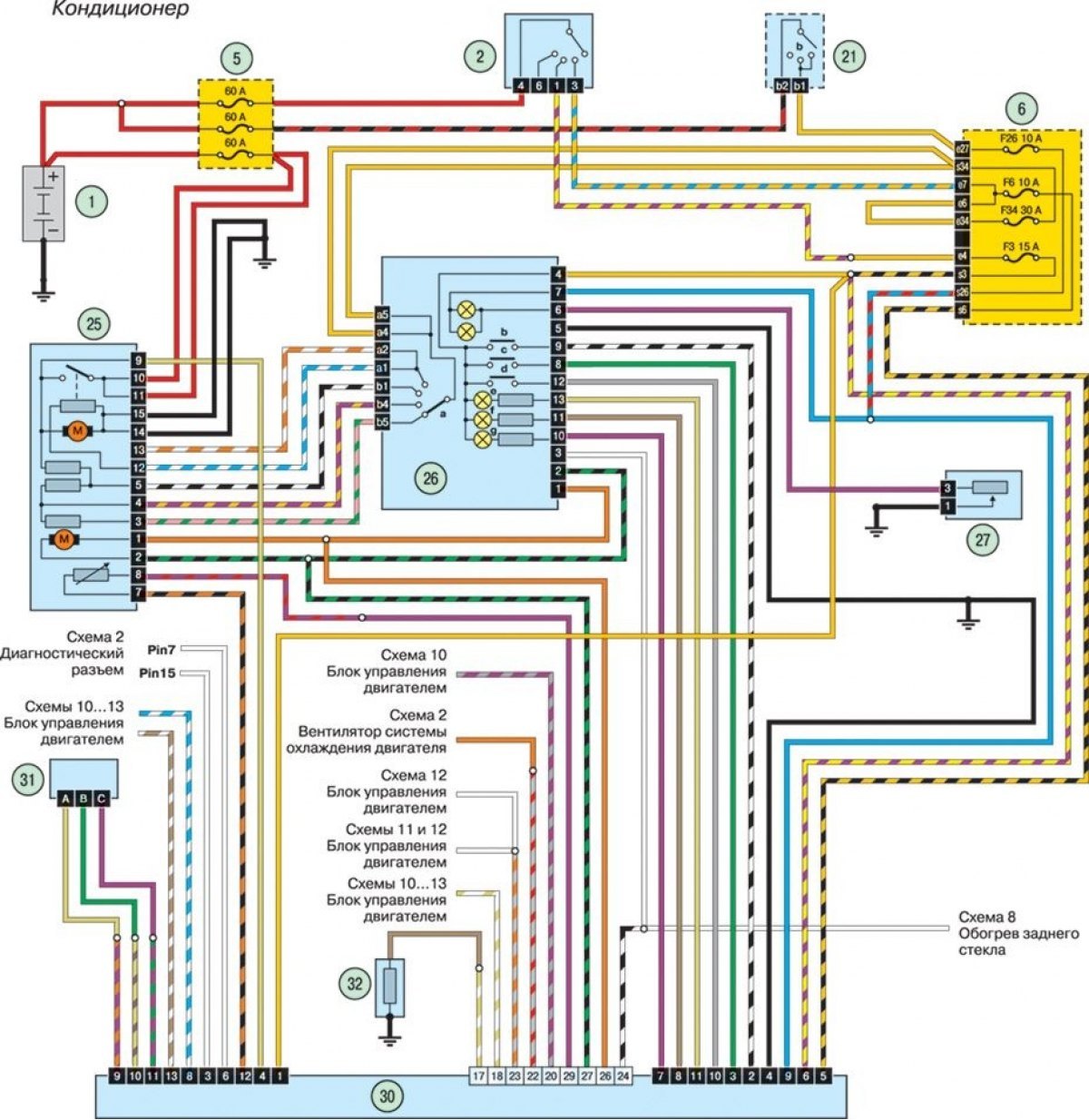

Схема кондиционера воздуха в салоне (Renault Symbol II)
Цвета проводов и условные обозначения на схемах находятся здесь →
Статья проверена экспертом: Станислав Зиновьев
