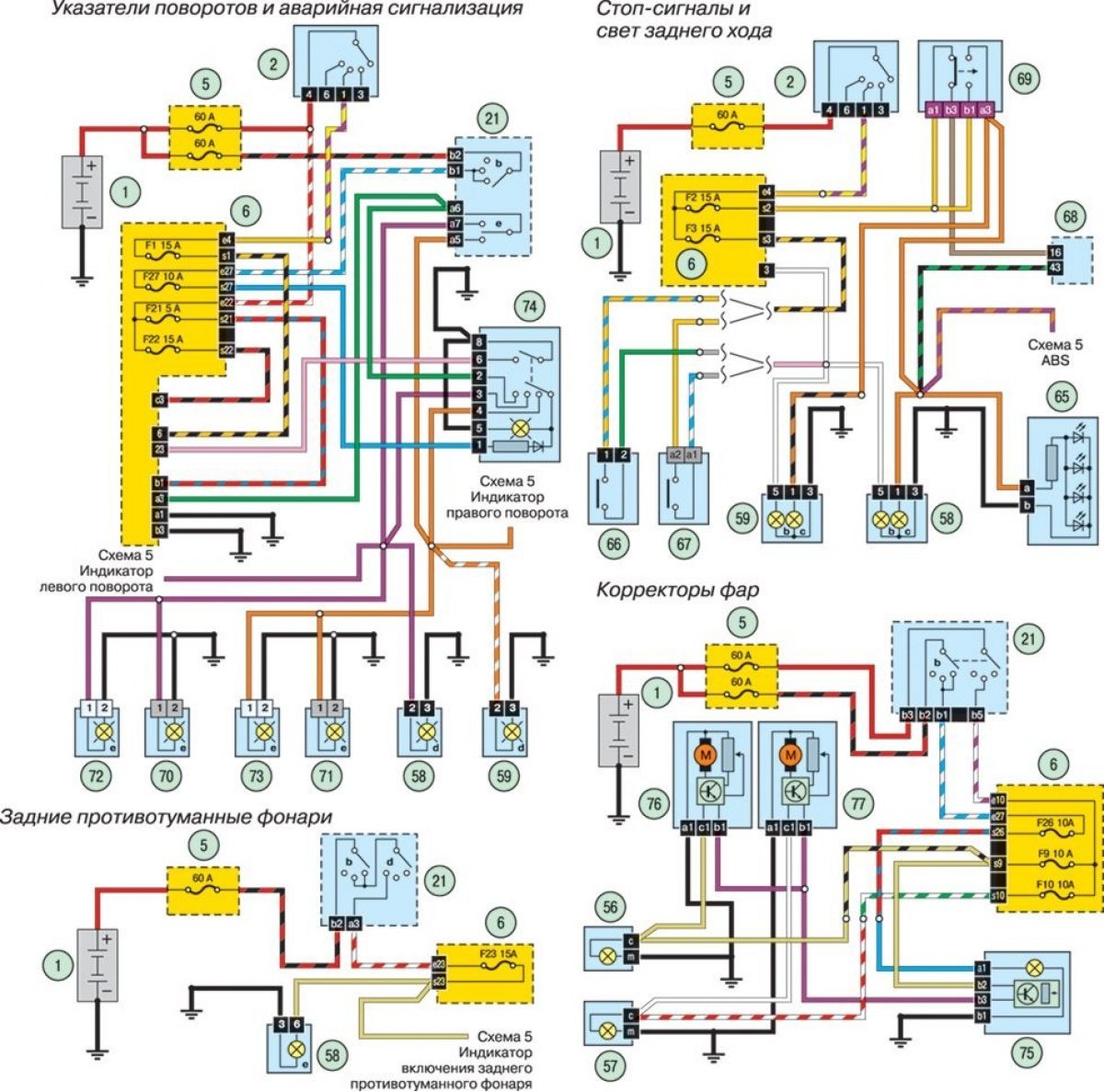

Схема поворотников, аварийки, стоп-сигнала, света заднего хода, заднего противотуманного фонаря, корректора фар
Цвета проводов и условные обозначения на схемах находятся здесь →
Схема поворотников, аварийки, стоп-сигнала, света заднего хода, корректора фар (Renault Symbol II)
Цвета проводов и условные обозначения на схемах находятся здесь →
Статья проверена экспертом: Станислав Зиновьев
