Снятие
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- для удобства работы установите автомобиль на подъемник или поднимите его заднюю часть и подведите опоры под кузов. Снимите задние колеса;

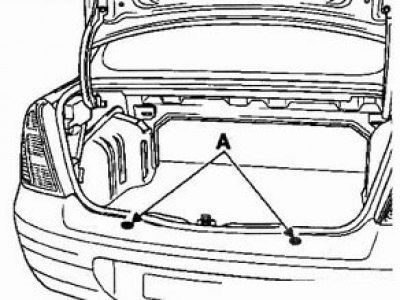

1. Удалите две верхние клипсы (А).
А - верхние клипсы заднего бампера

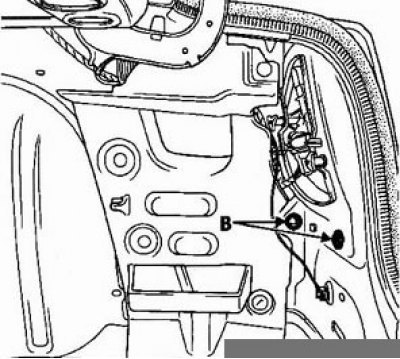

2. Отверните по два нижних болта (В).

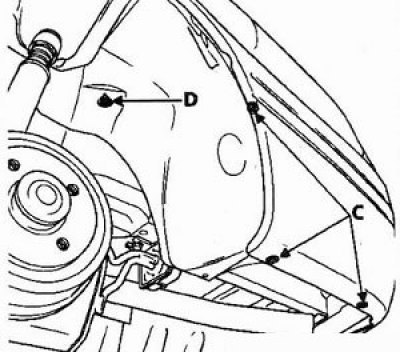

3. Отверните три болта (С) и гайку (D) заднего подкрылка.

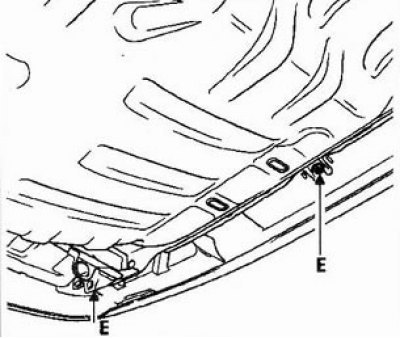

4. Отверните болты (Е) нижней концевой панели.

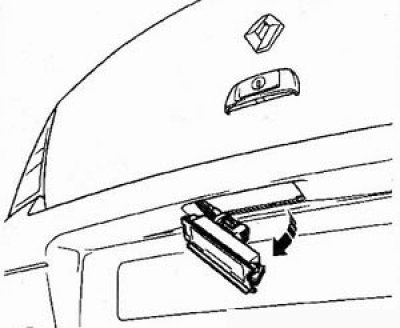

5. С помощью отвертки удалите плафон подсветки номерного знака, отсоедините разъем проводки.

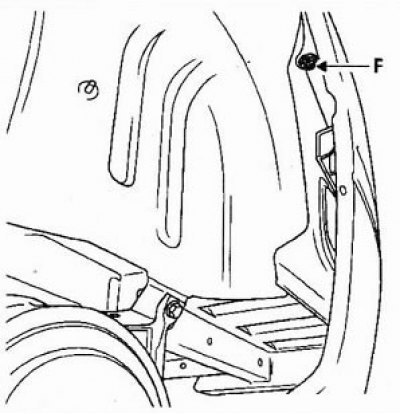

6. Отверните боковые болты (F) крепления бампера. Сдвиньте бампер назад до освобождения боковых направляющих. Эту операцию лучше проводить вдвоем.
Снятие заднего бампера - Тип 2 (Clio)

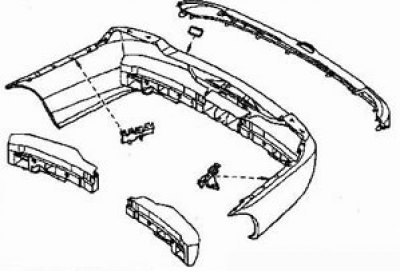

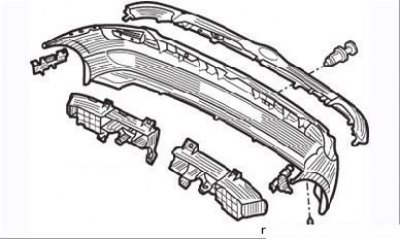

Элементы заднего бампера

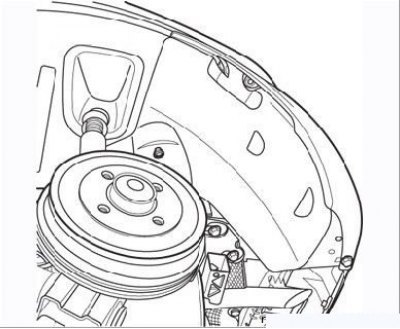

Рисунок 9.12. Грязезащитный щиток заднего колеса
- снимите грязезащитные щитки в арках задних колес, отвернув три элемента крепления (Рисунок 9.12);

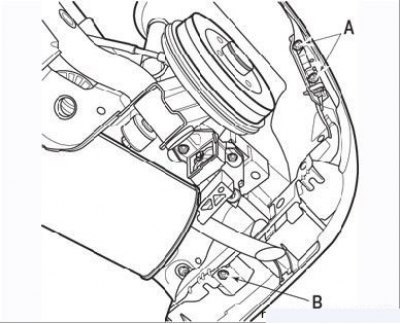

Рисунок 9.13. Крепление заднего бампера: А – болты бокового крепления; В – болты нижнего крепления
- отверните болты бокового крепления бампера и болты нижнего крепления бампера (Рисунок 9.13);

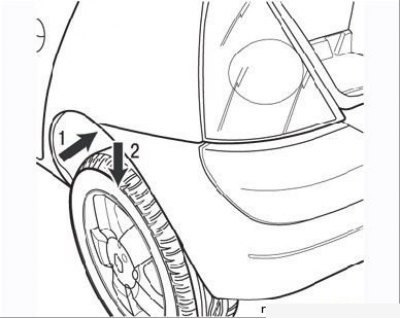

Рисунок 9.14. Отсоединение угла бампера (стрелка 1) и направление его поворота (стрелка 2)
- отсоедините угол бампера и наклоните его вниз (Рисунок 9.14);

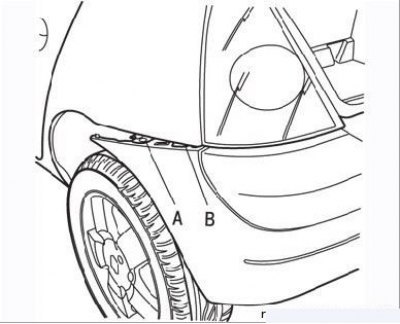

Рисунок 9.15. Отсоединение фиксаторов А и В заднего бампера
- защитите от повреждений лакокрасочное покрытие заднего крыла тканью или липкой лентой и с помощью отвертки с плоским шлицем разъедините фиксаторы (Рисунок 9.15);

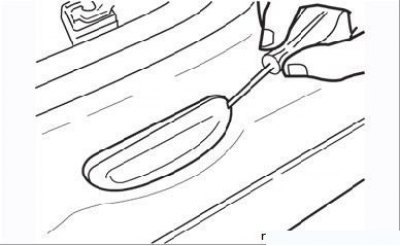

Рисунок 9.16. Снятие фонаря освещения заднего номерного знака
- разъедините контактный разъем фонаря освещения номерного знака и снимите фонарь (Рисунок 9.16);

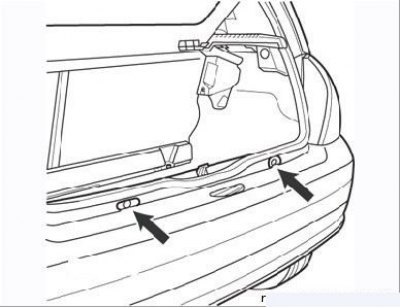

- снимите два держателя (Рисунок 9.17) и отсоедините задний бампер вдвоем с помощником.
Установка
Установка проводится в порядке, обратном снятию.
