2. Отверните пинты крепления и снимите противотуманные фары.
3. Отстегните шесть клипс (Н) крепления решетки радиатора, снимите решетку.
4. Освободите из трех клипс опору противотуманной фары.

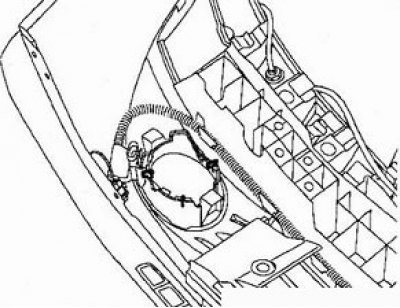

5. Снимите опору поддержки пучка проводов.
[Оригинал выложен на портале: autoinstruction.ru]
6. Отсоедините две клипсы (I) и шесть клипс (J) и снимите поглотитель энергии столкновения.
7. Отверните два болта крепления эмблемы Renault, снимите эмблему.
8. Снимите две боковые и одну центральную накладки. отверните гайку (L) и снимите форсунку омывателя фар.
9. Отсоедините клипсы и снимите каркас.
10. Отстегните клипсы (М) и (N), снимите аэродинамическую накладку.
11. Сборка проводится в обратном порядке. При установке опор противотуманной фары используйте специальные клещи крепления клипс Саг. 1521.
12. Регулировка противотуманных фар проводится после установки с помощью отвертки.
Установка форсунок омывателя

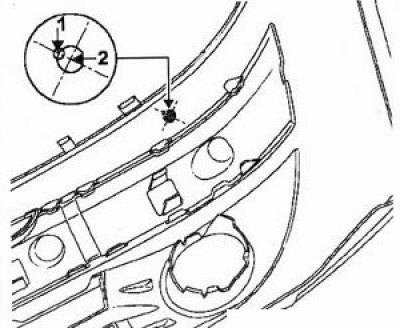

Перед покраской просверлите панель бампера под установку форсунок омывателя фар.
Диаметр направляющего отверстия (1) 3 мм. Отверстие (2) сначала выполняется диаметром 3 мм, затем доводится до нужного размера конической разверткой.
Установите форсунку через шайбу и прокладку. Затяните гайку крепления.
