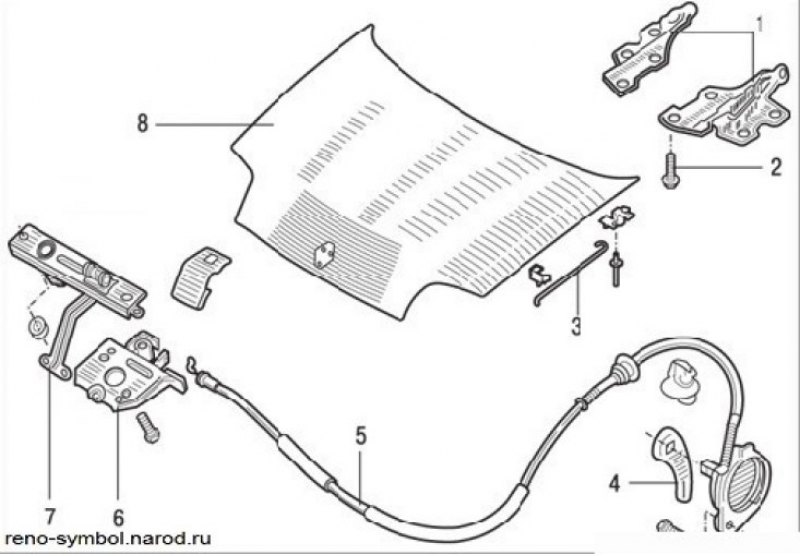

Рисунок 9.24. Детали капота: 1 – петли; 2 – болт; 3 – упор; 4 – рычаг привода замка; 5 – трос; 6 – замок; 7 – страховочное устройство; 8 – капот
Детали капота представлены на Рисунке 9.24.
Снятие
- обязательно промаркируйте фломастером положение петель капота;
- отсоедините трубку подвода жидкости к жиклеру омывателей, закрепленную на капоте;
Оригинал опубликован на веб-сайте: Autoinstruction.ru

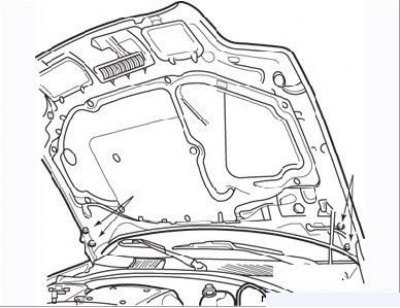

Рисунок 9.25. Болты крепления капота
- выверните болты крепления капота к петлям (Рисунок 9.25), затем вместе с помощником аккуратно снимите капот с автомобиля.
Установка
- вверните болты крепления капота, установив петли по предварительно нанесенным меткам, потом надежно их затяните;
- плавно опустите капот и проверьте, чтобы защелка вошла в замок. При закрытом капоте убедитесь в том, что зазоры между ним и крыльями одинаковы с обеих сторон, а передний край капота находится на одной высоте с крыльями;
- регулировка боковых зазоров капота проводится с помощью перемещения петель, если отпустить болты их крепления к капоту. Регулировка высоты переднего края капота проводится перемещением замка капота. Значения зазоров приведены в начале раздела.
