Внимание! При работе с подушками безопасности следуйте указаниям, приведенным в соответствующем разделе.
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Снимите следующее:
- болт крепления рулевого колеса;
- рулевое колесо, предварительно установив колеса в положение прямолинейного движения;
- кожухи подрулевых переключателей рулевой колонки;
- облицовки стоек проема ветрового стекла;
- верхнюю часть панели приборов;
- комбинацию приборов;
- блок подрулевых переключателей;
- центральную консоль;
- два болта крепления панели управления отоплением и вентиляцией (рис. 8.73);

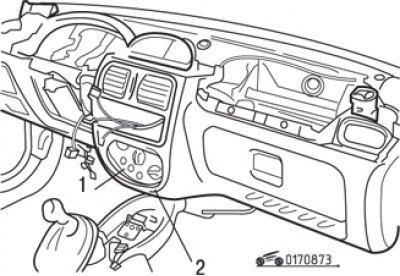

Рис. 8.73. Панель (1) управления отоплением и вентиляцией и болт (2) крепления блока распределителя воздуха
- аудиосистему (если она установлена);
- подушку безопасности пассажира (в зависимости от модификации);
- рулевую колонку;
- семь болтов крепления панели приборов;
- болт крепления блока распределителя воздуха, расположенный под комбинацией приборов;
- панель приборов;
Рис. 8.74. Балка панели приборов
- болты крепления балки панели приборов (рис. 8.74) и снимите ее;

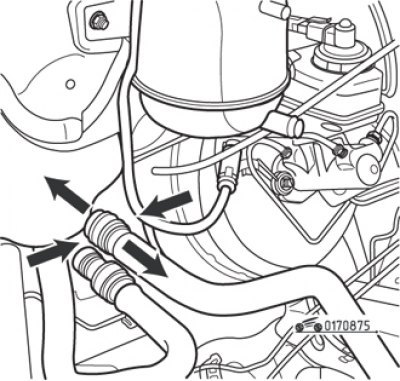

Рис. 8.75. Разъединение быстроразъемных соединений шлангов отопителя
- со стороны моторного отсека установите на шланги зажимы и разъедините быстроразъемные соединения шлангов отопителя (рис. 8.75);
- поводки стеклоочистителей;
- верхнюю прокладку ниши воздухозабора и решетку забора наружного воздуха;
- электровентилятор;

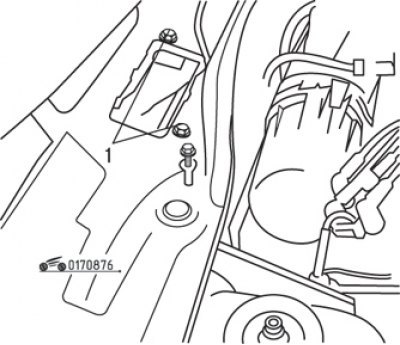

Рис. 8.76. Болты крепления блока распределителя воздуха (в моторном отсеке)
Материал скопирован с онлайн-ресурса: autoinstruction.ru
- остальные болты крепления блока распределителя воздуха (рис. 8.76).

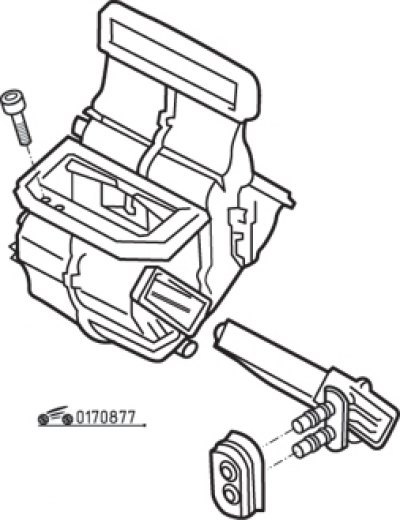

Рис. 8.77. Блок распределителя воздуха
В салоне автомобиля снимите блок распределителя воздуха (рис.8.77) и радиатор отопителя.
Установку проводите в порядке, обратном снятию. Проверьте правильность прокладки жгутов проводов сзади панели приборов, надежность подсоединения воздуховодов, чтобы предотвратить появление шума.
Замените болт крепления рулевого колеса.
Перед подсоединением подушки безопасности проверьте работу системы.
