Снятие
1. Отсоедините клемму провода «массы» (-) от аккумулятора.
Внимание! При этом происходит удаление данных из запоминающих устройств, например, защитного кода радиоприемника. Перед тем, как отсоединить аккумулятор, ознакомьтесь с рекомендациями главы «Аккумулятор - снятие и установка».
2. Установите автомобиль на подставочные козлы.
3. Снимите, если имеется брызговик двигателя.
4. Слейте в подходящую емкость охлаждающую жидкость.
5. Отсоедините штекер питания вентилятора обдува радиатора.
6. Автомобили SCENIC с кондиционером. Снимите оба передних указателя поворота.
7. Ослабьте клещами хомут креплен ия верхнего шланга циркуляции охлаждающей жидкости на радиаторе и снимите шланг. При необходимости запрессованный хомут перережьте бокорезами и вместо него при подсоединении шланга установите зажимной.
8. Отсоедините провод от термовыключателя на радиаторе.
9. Отсоедините провод электровентилятора обдува радиатора. При необходимости отсоедините штекеры соответствующих реле.
10. Вывинтите два верхних болта А крепления радиатора (см. иллюстрацию).
7.10 Вывинтите два верхних болта А крепления радиатора
11. Автомобили с кондиционером. Вывинтите болты крепления осушителя воздуха (см. стрелки на иллюстрации) и подвесьте осушитель на двигателе, не отсоединяя от него шланги.
7.11 Вывинтите болты крепления осушителя воздуха (см. стрелки). Автомобили с кондиционером
Внимание! Попадание хладагента кондиционера на кожу может вызвать обморожение.
12. Снимите решетку радиатора, см. соответствующую главу.
13. Вывинтите 6 болтов крепления поперечины радиатора (см. стрелки на иллюстрации).
7.13 Вывинтите 6 болтов крепления поперечины радиатора(см.стрелки)
14. Отсоедините шланг воздухозаборника, см. соответствующую главу.
15. Вывинтите болты крепления бачка гидроусилителя рулевого управления и закрепите бачок на двигателе, не отсоединяя от него шлангов.
16. Вывинтите четыре болта крепления радиатора и снимите его.
17. Автомобили с кондиционером. Вывинтите четыре болта крепления радиатора кондиционера, которыми он прикреплен к радиатору и снимите радиатор (см. иллюстрацию).

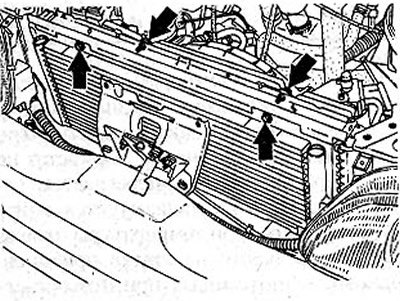

7.17 Вывинтите четыре болта крепления радиатора кондиционера, которыми он прикреплен к радиатору и снимите радиатор. Автомобили с кондиционером
Внимание! Ребра охлаждения радиатора имеют достаточно острые края. Рекомендуется при снятии радиатора пользоваться рабочими перчатками.
Внимание! Если радиатор будет находиться в снятом положении свыше 48 часов, промойте его чистой водой, продуйте сжатым воздухом и закройте отверстия радиатора пробками. Радиатор можно заполнить также и охлаждающей жидкостью, закрыв отверстия пробками. В противном случае на внутренних поверхностях радиатора образуется коррозия, что впоследствии может стать причиной его негерметичности.
Установка
18. Установите, если необходимо, на новый радиатор прежние термовыключатель и электровентилятор.
19. Проверьте состояние всех шлангов циркуляции охлаждающей жидкости и убедитесь в отсутствии порезов, трещин и иных повреждений. При необходимости шланги замените. Проверьте также состояние резиновых подушек крепления радиатора.
20. Заведите радиатор в моторный отсек таким образом, чтобы опоры крепления радиатора зашли в подушки на кронштейне.
21. Привинтите электровентилятор обдува радиатора.
22. Автомобили с кондиционером. Привинтите к-радиатору радиатор кондиционера.
23. Установите на место верхнюю поперечину радиатора.
24. Подсоедините верхний и нижний шланги к радиатору и закрепите их хомутами.
25. Поставьте на место бачок гидроусилителя рулевого управления.
26. Подсоедините шланг воздухозаборника.
27. Поставьте на место решетку радиатора, см. соответствующую главу.
28. Автомобили с кондиционером. Подсоедините осушитель кондиционера.
29. Закрепите радиатор на верхней поперечине.
30. Установите, если имеется, брызговик двигателя.
31. Опустите автомобиль.
32. Автомобили Scenic с кондиционером. Поставьте на место передние указатели поворота.
33. Подсоедините провода к термовыключателю, электровентилятору обдува радиатора и, если отсоединялись, штекеры реле.
34. Залейте охлаждающую жидкость.
35. Подсоедините к отрицательному полюсу аккумулятора клемму провода «массы» (-).
36. Настройте часы.
37. Введите, если нужно, код в радиоприемник.
38. Прогрейте двигатель и проверьте герметичность посадки шлангов охлаждения.
39. Проверьте уровень охлаждающей жидкости и при необходимости жидкость долейте.
