Снятие
1. Снимите панель выключателей отопителя.
Внимание! Регулировка тяг заслонок со стороны панели выключателей невозможна.
2. Просуньте руку под панель и выдавите из посадочного места выключатель обогревателя заднего стекла.
3. Обозначьте маркером, действуя со стороны пассажирского места, положение зажимов Е на тягах (см. иллюстрацию). Это позволит закрепить тяги при установке на прежних местах.
11.3 Обозначьте маркером, действуя со стороны пассажирского места, положение зажимов Е на тягах
4. Отвинтите зажимы Е. Тяга заслонки теплого/холодного воздуха окрашена в красный цвет, атяга распределительных заслонок - в синий.
Установка
5. Закрепите тяги за кожух отопителя. Сначала крепится тяга распределительных заслонок синего цвета, а затем тяга красного цвета. После этого отведите рычаги заслонок назад, чтобы тяги не соскользнули.
6. Закрепите зажимами F оболочки тяг (см. иллюстрацию).

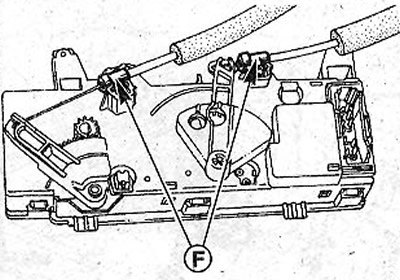

11.6 Закрепите зажимами F оболочки тяг
7. Поставьте на место панель выключателей отопителя, но болты крепления не затягивайте.
8. Закрепите, действуя со стороны пассажирского места, на выключателях противоположные концы тяг. Зажимы ставьте согласно меток, нанесенных перед снятием.
При установке новых тяг установите регулятор обдува салона в положение «Обдув верхней части салона», а выключатель отопителя - в положение «Отопитель выключен». Сохраняя это положение выключателей, подсоедините к ним тяги.
9. Закрепите панель выключателей отопителя двумя болтами.
10. Поставьте держатель пепельницы на место и закрепите.
11. поставьте на место пепельницу.
12. Поставьте на место выключатель обогревателя заднего стекла.
