Снятие
1. Извлеките пепельницу.
2. Вывинтите болты А и извлеките держатель пепельницы (см. иллюстрацию).
10.2 Вывинтите болты А и извлеките держатель пепельницы
3. Вывинтите два болта В крепления панели управления отопителем. Болты располагаются над болтами А (см. иллюстрацию 10.2)
4. Подайте панель управление вниз и немного извлеките её из панели приборов.
5. Снимите нижнюю клемму С и отсоедините штекер регулятора оборотов вентилятора на тыльной стороне панели (см. иллюстрацию).

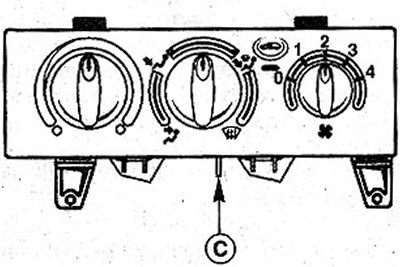

10.5 Снимите нижнюю клемму С и отсоедините штекер регулятора оборотов вентилятора на тыльной стороне панели
6. Снимите удерживающие зажимы D с тяг, отжав отверткой поводки (см. иллюстрацию).
10.6 Снимите удерживающие зажимы D с тяг, отжав отверткой поводки
Установка
7. Закрепите тяги за рычаги заслонок.
8. Закрепите тяги в зажимах.
9. Подсоедините штекер питания регулятора вентилятора.
10. Вставьте панель управления на монтажное место и закрепите двумя болтами.
11. Поставьте на место держатель пепельницы и закрепите его.
12. Вставьте в держатель пепельницу.
