Установите кондуктор в пластину (конец кондуктора должен войти в отверстие под форсунку) для центровки пластины.

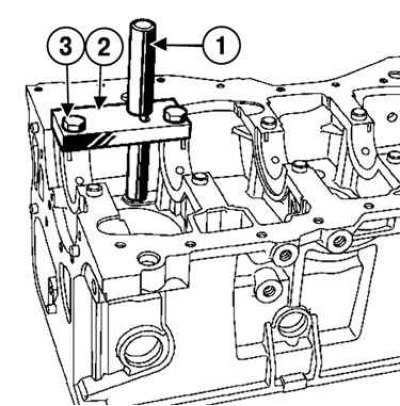

Рис. 2.158. Установка форсунки цилиндров 2 и 4: 1 – болты; 2 – специальное приспособление; 3 – кондуктор
Затяните два болта крепления. Извлеките кондуктор (рис. 2.158).
Установите оправку вместо кондуктора. Вставьте форсунку в оправку.
Внимание! Во время установки форсунки ее наконечник должен быть направлен к центру цилиндра.

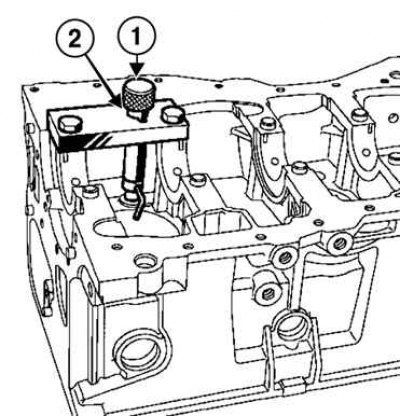

Рис. 2.159. Завальцовка форсунки: 1 – кондуктор; 2 – буртик
[Текст предоставлен порталом: Autoinstruction]
Нанесите несколько ударов молотком по оправке до соприкосновения буртика оправки с опорой (рис. 2.159).

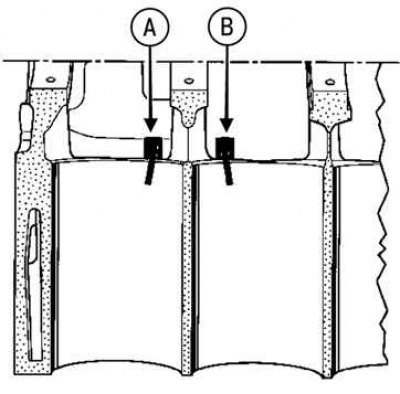

Рис. 2.160. Проверка правильности установки форсунок
Проверьте, правильно ли ориентированы форсунки для охлаждения днищ поршней. Метка А соответствует форсункам цилиндров 2 и 4, а метка В – форсункам цилиндров 1 и 3 (рис. 2.160).
