Продвиньте поршневое кольцо до середины цилиндра с помощью поршня.

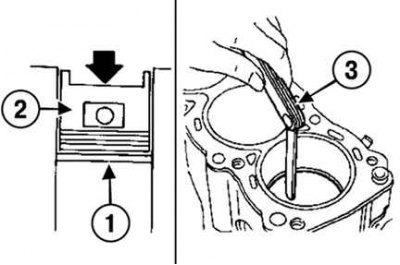

Рис. 2.155. Проверка зазоров в замке поршневых колец: 1 – поршневое кольцо; 2 – поршень; 3 – щуп
Измерьте зазор кольца в замке набором щупов (рис. 2.155).
Зазоры в замках колец:
- для верхнего компрессионного кольца зазор должен быть в пределах 0,15–0,30 мм для двигателей К4М 760 и 761, для других двигателей - в пределах 0,15–0,35 мм;
- зазор для нижнего компрессионного кольца должен быть в пределах 0,4–0,6 мм;
- зазор для маслосъемного кольца должен быть в пределах 0,2–0,9 мм.
Источник статьи размещён на портале: AutoInstruction.ru
Замените поршневые кольца, если зазоры выходят за пределы допуска, и, если зазоры остаются за пределами допуска и с новыми кольцами, замените блок цилиндров.
