- антенну открывания в наружной ручке каждой двери,
- антенну открывания в заднем бампере,
- датчик присутствия в наружной ручке каждой двери.

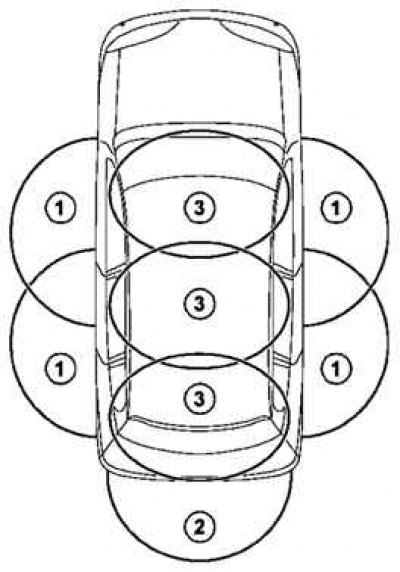

Рис. 7.44. Схема размещения антенн открывания дверей: 1 – антенны открывания, расположенные в наружных ручках дверей; 2 – антенна открывания, расположенная в заднем бампере; 3 – антенны запуска двигателя
Примечание. Антенны запуска двигателя не оказывают влияния на отпирание автомобиля. Напротив, невозможно запереть автомобиль при помощи выключателей «запирания», расположенных на наружных ручках, если карточка находится в зоне запуска двигателя.
Примечание. Датчики перемещения встроены в датчики присутствия.
Снятие антенн
Для работы в режиме «свободные руки» наружные ручки дверей оснащены:
- датчиками присутствия для распознавания руки пользователя в сочетании с отражателем, установленным на ручке;
- кнопкой запирания;
- антенной открывания, встроенной в ручку (рис. 7.45).
Рис. 7.45. Компоненты системы открывания двери: 1 – датчики присутствия; 2 – кнопка запирания; 3 – антенна открывания
Примечание. Только автомобили, оборудованные системой «свободные руки», имеют выключатель запирания.
Примечание. Если автомобиль не использовался примерно 72 ч, датчики присутствия отключаются. Обнаружение команды на отпирание, в этом случае осуществляется датчиком перемещения ручки. Датчик присутствия и датчик перемещения ручки выполнены в сборе.
Снятие задней антенны

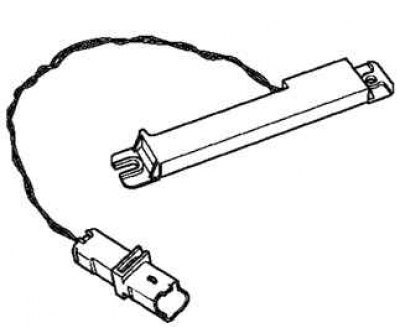

Рис. 7.46. Внешний вид задней антенны
Снимите задний бампер.

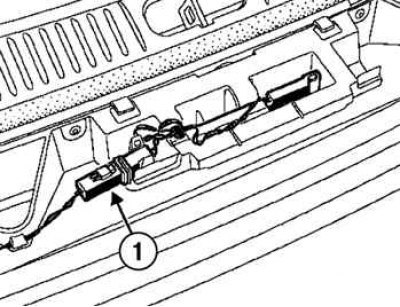

Рис. 7.47. Снятие задней антенны: 1 – разъем
Разъедините разъем антенны и снимите ее (рис. 7.47).
Установка
Установка производится в порядке, обратном снятию.

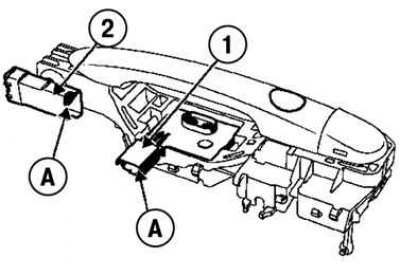

Рис. 7.48. Разъемы подключения антенны открывания: А – контакты подключения; 2 – разъем 1; 3 – разъем 2
Подключение антенны открывания

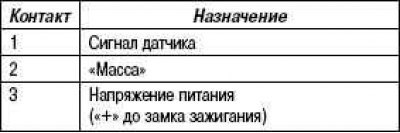

Датчики присутствия и перемещения (разъем 2)

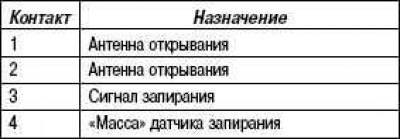

Антенна открывания и выключатель запирания (разъем 3)
Примечание. Выключатель запирания проверяют омметром, подключив его к контактам 3 и 4.
Примечание. Значение сопротивления антенны открывания составляет приблизительно 0,2 Ом.
