Звуковой сигнализатор
Звуковой сигнализатор информирует водителя о следующем:
- работе указателей поворота;
- невыключенном наружном освещении;
- незастегнутом ремне безопасности водителя;
- обнаружении отсутствия карточки RENAULT «свободные руки» при работающем двигателе;
- включении или отключении функции автоматической блокировки внутренних ручек дверей во время движения;
- автоматическом включении или выключении наружного освещения;
- неисправности электросистемы обеспечения безопасности детей;
- режимах работы регулятора/ограничителя скорости;
- включении сигнальной лампы минимального уровня топлива;
- неисправностях системы контроля давления в шинах;
- начале вывода письменного сообщения на щитке приборов (сообщение о неисправности тормозной системы, недостаточном давлении масла, неисправности системы впрыска первой степени тяжести, неисправности усилителя рулевого управления, аварийной температуре охлаждающей жидкости).
Сигнальная лампа SERVICE
Сигнальная лампа SERVICE загорается одновременно с сигнальными лампами:
- ABS;
- подушек безопасности;
- системы стабилизации траектории;
- системы впрыска;
- системы электронной противоугонной блокировки запуска двигателя.
- Сигнальная лампа SERVICE загорается одновременно с подачей звукового сигнала при следующих неисправностях:
- системы обеспечения безопасности детей;
- системы блокировки внутренних ручек дверей во время движения;
- стеклоочистителей.
Сигнальная лампа SТОР
Сигнальная лампа STOP загорается одновременно с сигнальными лампами:
- уровня тормозной жидкости;
- аварийного давления масла;
- системы контроля давления в шинах;
- зарядки аккумуляторной батареи.
Таблица 7.4. Сигнальные лампы и письменные сообщения
| Письменное сообщение | Сигнальные лампы STOP и SERVICE | Звуковой сигнал |
| Неисправность рулевого управления | Stop | X |
| Неисправность системы впрыска | Stop | X |
| Проверьте систему впрыска | Service | - |
| Перегрев двигателя | Stop | X |
| Проверьте рулевое управление | Service | - |
| Не работает система стабилизации траектории | Service | - |
| Отключение системы стабилизации траектории | - | - |
| Проверьте коробку передач | Service | - |
| Перегрев коробки передач | Service | - |
| Неисправность системы электронной противоугонной блокировки запуска двигателя | Service | - |
| Обогрев сиденья включен | - | - |
| Вставьте карточку | - | - |
| Карточка не обнаружена | Service | X |
| Система «свободные руки» не работает | Service | - |
| Замените элемент питания карточки | - | - |
| Нажмите на педаль тормоза и на кнопку запуска двигателя | - | - |
| Нажмите на педаль сцепления и на кнопку запуска двигателя/ нажмите на педаль тормоза и на кнопку запуска двигателя (поочередно) | - | - |
| Рулевая колонка не разблокирована | Service | - |
| Рулевое управление не заблокировано | Service | - |
| Переведите рычаг селектора в положение Р или N/ нажмите на педаль тормоза и на кнопку запуска двигателя (поочередно) | - | - |
| Нажмите на педаль тормоза | - | - |
| Необходимо довести до нормы уровень масла | Service | - |
| Дверь открыта | - | - |
| Открыта дверь задка | - | - |
| Давление воздуха в шинах ниже нормы; уменьшите скорость | - | - |
| Отрегулируйте давление воздуха в шинах | Service | - |
| Прокол шины, замените колесо | Stop | X |
| Датчик давления в шинах неисправен | Service | - |
| Ограничитель скорости движения | - | - |
| Регулятор скорости движения | - | - |
| В памяти XXX км (или миль) | - | - |
| Ограничитель скорости движения неисправен | Service | - |
| Регулятор скорости движения неисправен | Service | - |
| Неисправность электроники | Service | - |
| Неисправность складной крыши (кабриолет) | Service | - |
| Система автоматического включения наружного освещения выключена | - | - |
| Система автоматического включения наружного освещения неисправна | Service | - |
| Отсутствие запомненных сообщений | - | - |
| Открыта дверь задкд/ вставьте карточку (поочередно) | - | - |
| Подтвердите остановку двигателя, дважды нажмите на кнопку остановки двигателя (поочередно) | - | - |
| Извлеките карточку | - | - |
| Установите рычаг переключения передач в нейтральное положение | - | - |
| Автоматический режим стеклоочистителей отключен | - | - |
| Автоматический режим стеклоочистителей не работает | - | - |
| Считывающее устройство для карточек неисправно | Service | - |
| Выход из строя считывающего устройства для карточек / Неисправность электроники (поочередно) | Service | - |
| Неисправность электроники | Stop | X |
| Резервный режим карточки | - | - |
| Уровень масла | - | - |
| Проверьте топливный фильтр | Service | - |
| Замените фильтр системы вентиляции салона | - | - |

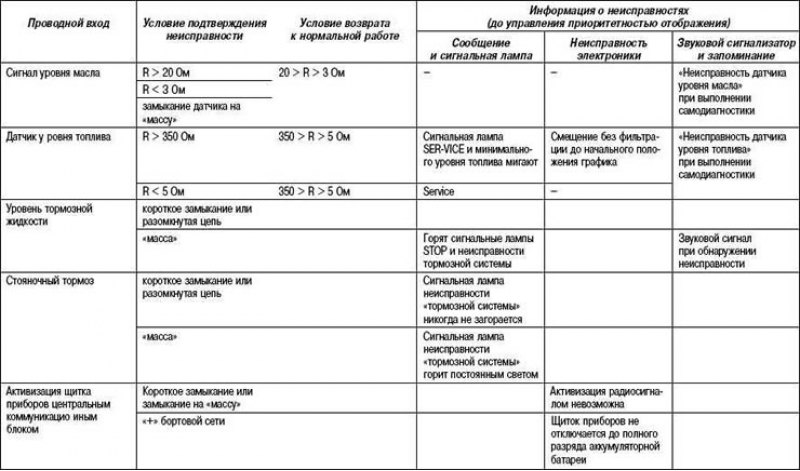

Таблица 7.5. Резервные режимы проводной связи
(Оригинал найдёте на этом ресурсе: www.autoinstruction.ru)
Резервные режимы проводной связи

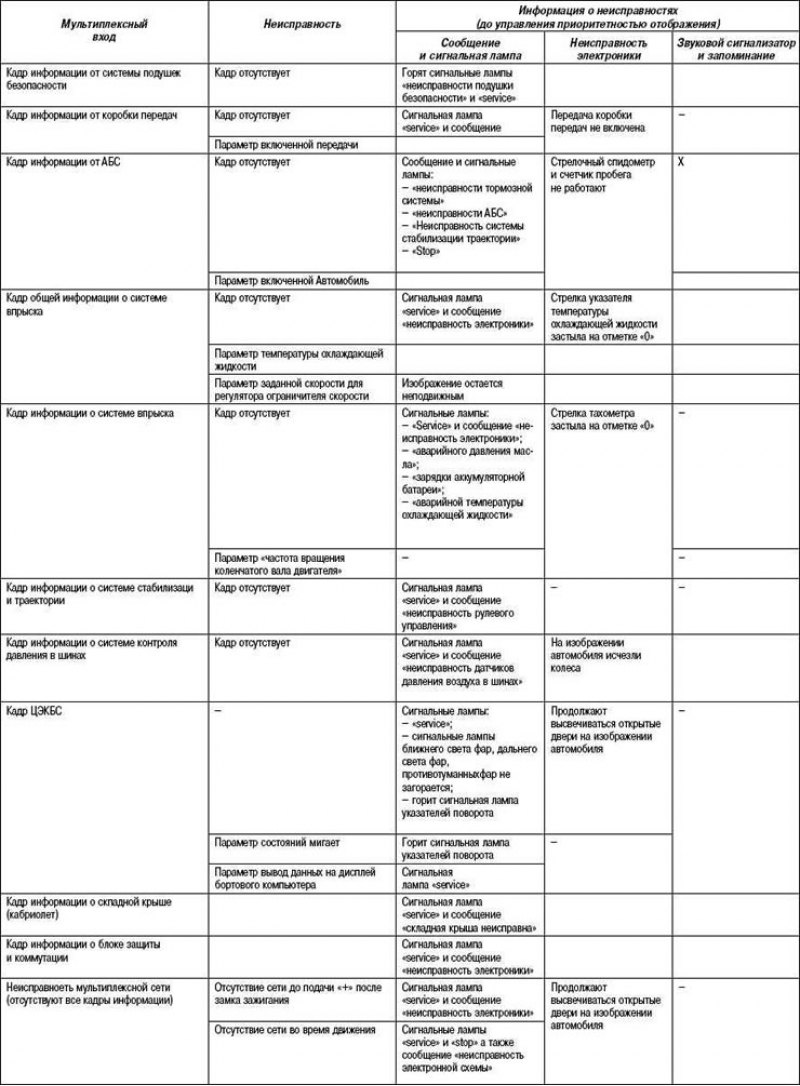

Мультиплексный канал связи
