Замена выключателей панели приборов (Renault Logan I)

  • Главная
  • Рено
  • Логан
  • I (2004-2012)
  • Электрооборудование
  • Оборудование и приборы
  • Замена выключателей панели приборов
0
Вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Извлеките заглушку гнезда для магнитолы...

2. Извлеките заглушку гнезда для магнитолы...

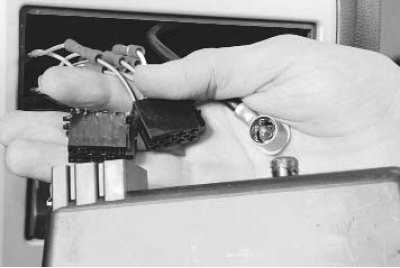

3. ...и отсоедините от нее колодки жгута проводов…


3. ...и отсоедините от нее колодки жгута проводов и провод антенны или снимите автомагнитолу (в зависимости от комплектации).

4. Подденьте отверткой...


4. Подденьте отверткой...

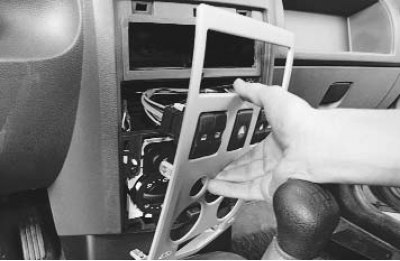

5. ...и снимите центральную накладку, преодолев…


5. ...и снимите центральную накладку, преодолев усилие фиксаторов.

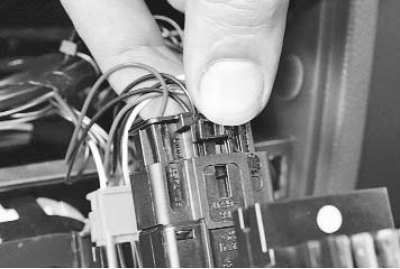

6. Сожмите фиксатор...


6. Сожмите фиксатор...

7. ...и отсоедините от выключателя колодку жгута…


7. ...и отсоедините от выключателя колодку жгута проводов.

8. Аналогично отсоедините колодки жгута проводов от остальных выключателей.

9. Сожмите фиксаторы и извлеките выключатель из…


9. Сожмите фиксаторы и извлеките выключатель из центральной накладки.



10. Аналогично снимите остальные выключатели.

11. Установите детали в порядке, обратном снятию.
Статья проверена экспертом: Анатолий Стопариков
