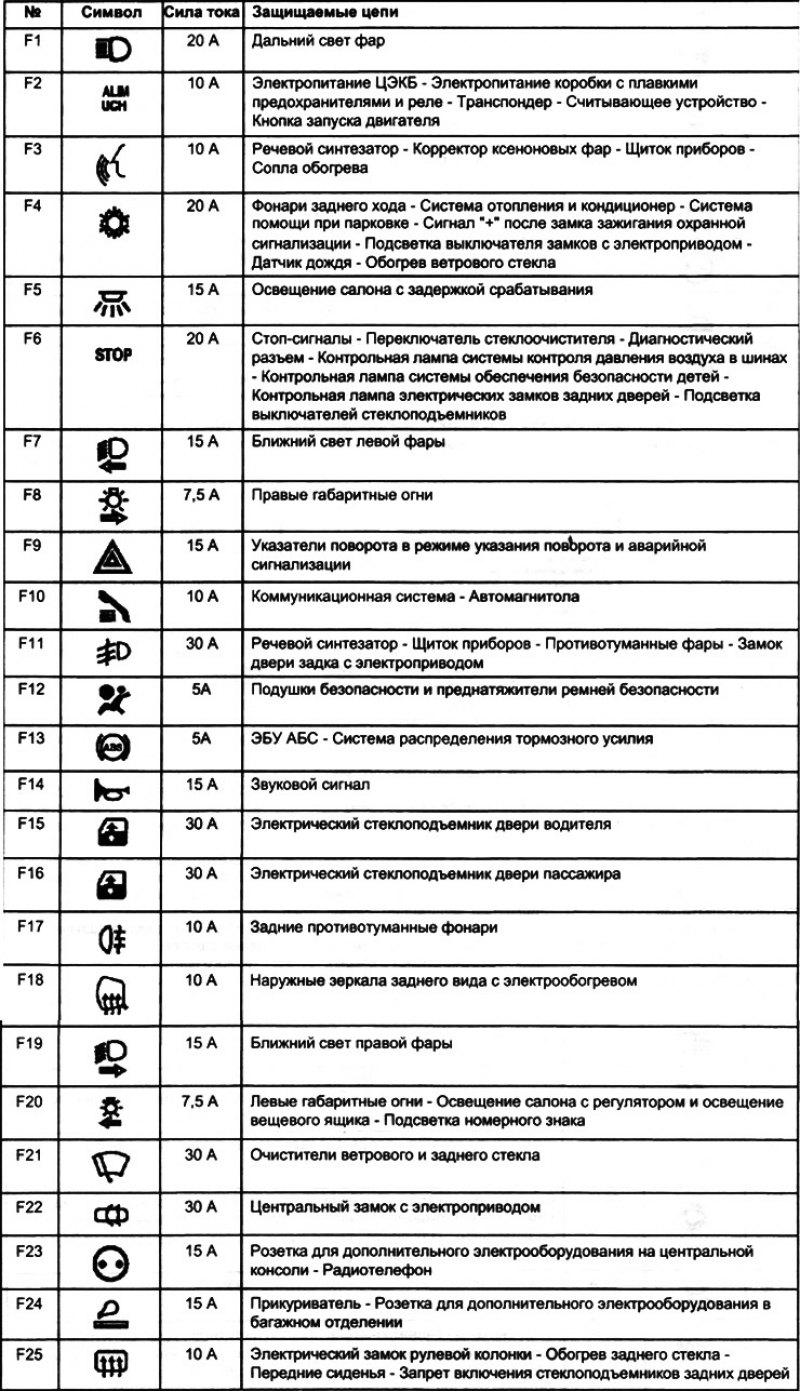

Цепи, защищаемые плавкими предохранителями (в зависимости от уровня комплектации)

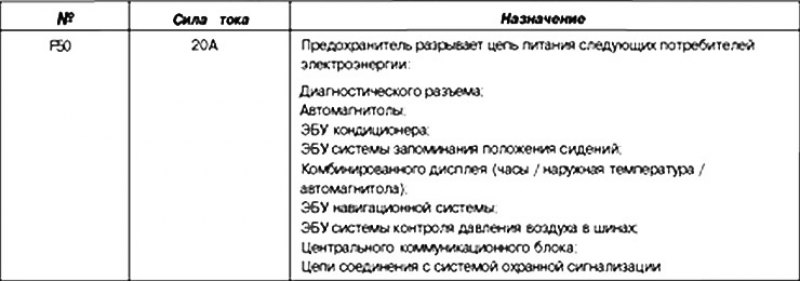

Предохранитель отключения потребителей электроэнергии

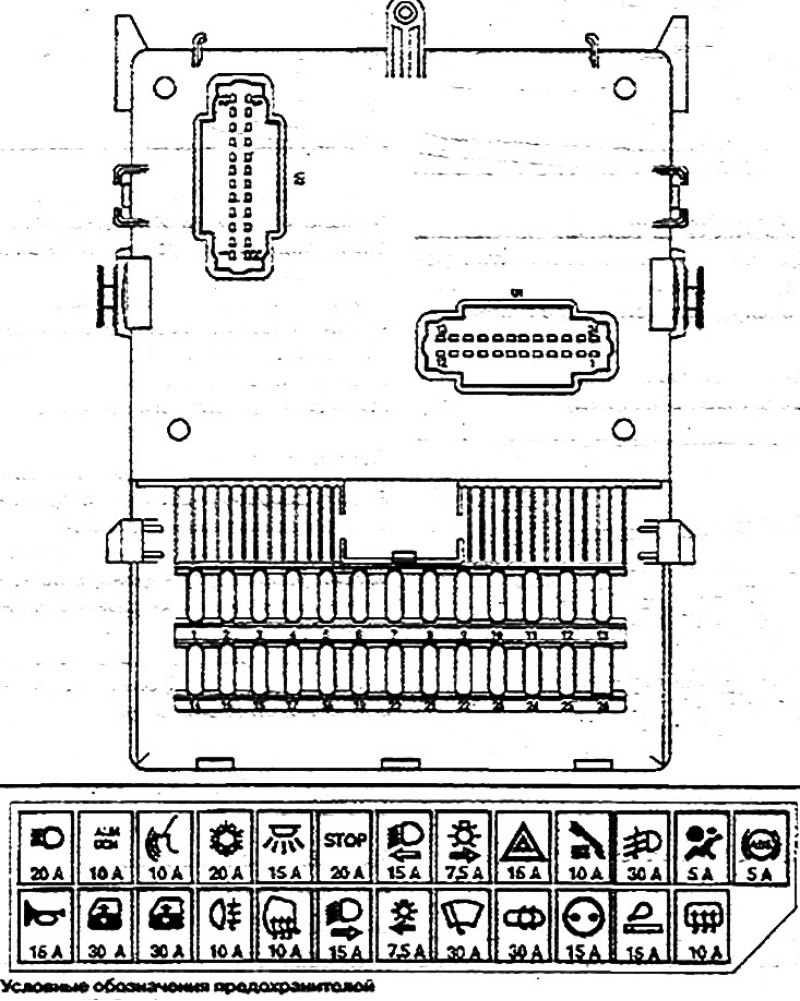

U1 (24-контактный разъем):
- 1. Выход центрального замка.
- 2. Выход центрального замка.
- 3. Вход параллельной цели левого переднего габаритного огня.
- 4. Не используется.
- 5. Вход параллельной цепи правого переднего габаритного огня.
- 6. Вход параллельной цепи подсветки номерного знака.
- 7. Вход цепи отказа предохранителя правых габаритных огней.
- 8. Вход цепи отказа предохранителя левых габаритных огней.
- 9. Не используется.
- 10. Вход фар ближнего света.
- 11. Вход параллельной цепи правого заднего габаритного огня.
- 12. Не используется.
- 13. Не используется.
- 14. Вход цепи питания электронного блока предохранителей/реле.
- 15. Не используется.
- 16. Вход цепи отказа стоп-сигналов.
- 17. Вход параллельной цепи левого заднего габаритного огня.
- 18. Не используется.
- 19. Вход параллельной цепи левого стоп-сигнала.
- 20. Вход центрального замка.
- 21. Вход параллельной цепи правого стоп-сигнала.
- 22. Вход выключателя стоп-сигнала.
- 23. Выход центрального замка.
- 24. Выход центрального замка.
U2 (24-контактным разъем):
- 1. Выход реле очистителя заднего стекла.
- 2. Вход «+» после замка зажигания через реле (ключ с кодом).
- 3. Вход «+» после замка зажигания, исходное положение, через реле (ключ с кодом).
- 4. Выход «+» после замка зажигания через реле (ключ с кодом).
- 5. Вход питания центрального замка.
- 6. Не используется.
- 7. Не используется.
- 8. Выход реле открывания дверей с помощью центрального замка.
- 9. Выход реле вспомогательного электрооборудования 2
- 10. Выход реле закрывания дверей с помощью центрального замка.
- 11. Выход реле вспомогательного электрооборудования 1.
- 12. Вход указателя поворота.
- 13. Вход указателя поворота.
- 14. Не используется.
- 15. Выход цепи включения левого указателя поворота.
- 16. Вход диагностики указателя поворота.
- 17. Выход цепи включения правого указателя поворота.
- 18. Выход реле малой и большой скорости очистителя ветрового стекла.
- 19. Вход питания указателя поворота.
- 20. Выход реле включения/выключения очистителя ветрового стекла.
- 21. Выход реле запрета запуска двигателя.
- 22. Вход габаритных огней.
- 23. Выход реле питания с задержкой.
- 24. Вход литания ЦЭКБ.

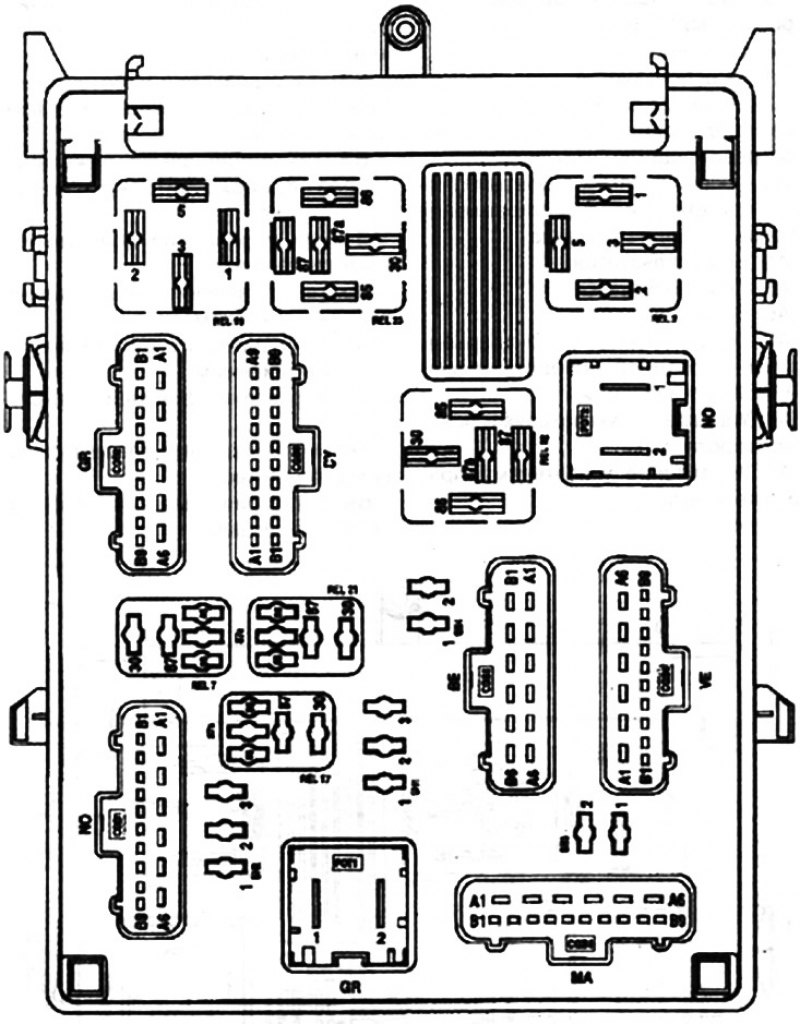

CGB1 (15-контактный разъем черного цвета);
- Белого цвета
- А1. Не используется.
- А2. «+« противотуманные фары.
- А3. «+» реле противотуманные фары.
- А4. Не используется.
- А5. Не используется.
- А6. «+» аккумуляторной батареи, с предохранителем через салон 1 (подсоединение жилого прицепа).
- Черного цвета
- 81. «+» аккумуляторной батареи (через предохранитель), центральный замок.
- 82. «+» после замка зажигания (через предохранитель), АБС/системы стабилизации траектории.
- 83. «+» после замка зажигания (через предохранитель), система подушек безопасности.
- 84. Не используется.
- 85. «+» потребителей электроэнергии (через предохранитель).
- 86. Не используется.
- 87. «+» потребителей электроэнергии (через предохранитель).
- 88. «+» потребителей электроэнергии (через предохранитель).
- 89. «+» потребителей электроэнергии (через предохранитель).
[Оригинал выложен на портале Autoinstruction]
CGB2 (15-контактный разъем серого цвета):
- Белого цвета
- А1. «+» аккумуляторной батареи (через предохранитель) (кондиционер).
- А2. «+» аккумуляторной батареи (через предохранитель) (кондиционер).
- А3. «+» потребителей электроэнергии (через предохранитель).
- А4. «+» цепь управления запиранием дверей с помощью центрального замка.
- А5. «+» цель управления отпиранием дверей с помощью центрального замка.
- А6. Масса.
- Черного цвета
- 81. «Масса».
- 82. Управление отпиранием задней двери изнутри/снаружи.
- 83. Управление запиранием задней двери со стороны водителя снаружи.
- 84. Управление запиранием задней двери изнутри.
- 85. Управление запиранием задней двери изнутри.
- 86. Управление отпиранием снаружи задних дверей со стороны водителя и отпиранием изнутри передних дверей.
- 87. Управление отпирания снаружи задних дверей со стороны водителя и отпирания изнутри передних дверей.
- 88. Не используется.
- 89. «+» цепь управления реле времени освещения багажного отделения.
CGB3 (15-контактный разъем коричневого цвета):
- Белого цвета
- А1. «+» ближний свет фар.
- А2. Не используется.
- АЗ. «+» включения дальнего света фар.
- А4. Не используется.
- А5. «+» Управление (через предохранитель) звукового сигнала.
- А6. «+» Управление (через предохранитель) задних противотуманных фонарей.
- Черного цвета
- 81. «Масса».
- 82. «+» ближний свет правой фары «+» ближний свет левой фары.
- 83. «+» Управление (через предохранитель) обогревом наружных зеркал заднего вида.
- 84. «+» Управление (через предохранитель) задних противотуманных фонарей.
- 85. Не используется.
- 86. «+» потребителей электроэнергии/ аккумуляторной батареи (через предохранитель), стеклоподьемники дверей водителя и пассажира.
- 87. «-» управления освещением салона.
- 88. «+» аккумуляторной батареи (через предохранитель), стеклоподьемники.
- 89. «+»управление звукового сигнала.
CGB4 (15-контакгный разъем зеленого цвета):
- Белого цвета
- А1. «+» управление включением дальнего света фар (через предохранитель).
- А2. Управление катушкой реле блокировки задних дверей.
- АЗ. После замка зажигания или аккумуляторной батареи, задний стеклоподъемник.
- А4. Управление реле заднего электростеклоподъемника.
- А5. Не используется.
- А6. «+» управление обогревом заднего стекла.
- Черного цвета
- 81. «+» аккумуляторной батареи (через предохранитель), приемо-передающий блок.
- 82. Не используется.
- 83. «+» после замка зажигания (через предохранитель), дополнительное электрооборудование.
- 84. «+» управление очистителем заднего стекла.
- 85. Не используется.
- 86. «+» управление реле времени внутреннего освещения.
- 87. «+» управление правым задним габаритным огнем.
- 88. «+» управление правым передним габаритным огнем.
- 89. «-» управление реле обогрева заднего стекла.
CGB5 (12-контактный разъем голубого цвета):
- Белого цвета
- А1. «+» аккумуляторной батареи с предохранителем, через салон 3.
- А2. Не используется.
- АЗ. «+» после замка зажигания.
- А4. «+» аккумуляторной батареи (через предохранитель), центральный замок.
- А5. Не используется.
- А6. «+» аккумуляторной батареи с предохранителем, через салон 2.
- Черного цвета
- 81. «Масса».
- 82. «+» дальнего света фар.
- 83. «+» стартер.
- 84. Управление реле габаритных огней.
- 85. Не используется.
- 86. Управление реле ближнего света.
CGB6 (18-контактный разъем прозрачный):
- Белого цвета
- А1. Не используется.
- А2. «+» после замка зажигания (через предохранитель), управление обогревом заднего стекла.
- АЗ. «+» после замка зажигания (через предохранитель), управление обогревом заднего стекла.
- А4. Не используется.
- А5. Не используется.
- А6. Не используется.
- А7. «+» управление реле-прерывателем указателей поворота и аварийной сигнализации.
- А8. Управление указателями левого поворота.
- А9. Управление указателями правого поворота.
- Черного цвета
- 81. «+» управление работой очистителя ветрового стекла с реле времени на малой скорости.
- 82. «+» управление работой очистителя ветрового стекла с реле времени на большой скорости.
- 83. «+» после замка зажигания (через предохранитель), фонари стоп-сигнала.
- 84. «+» управление освещением номерного знака.
- 85. «+» управление левым задним габаритным огнем.
- 86. «+» управление правым задним габаритным огнем.
- 87. Управление фонарей стоп-сигнала.
- 88. «+» управление правым фонарем стоп-сигнала.
- 89. «+» управление левым фонарем стоп-сигнала.

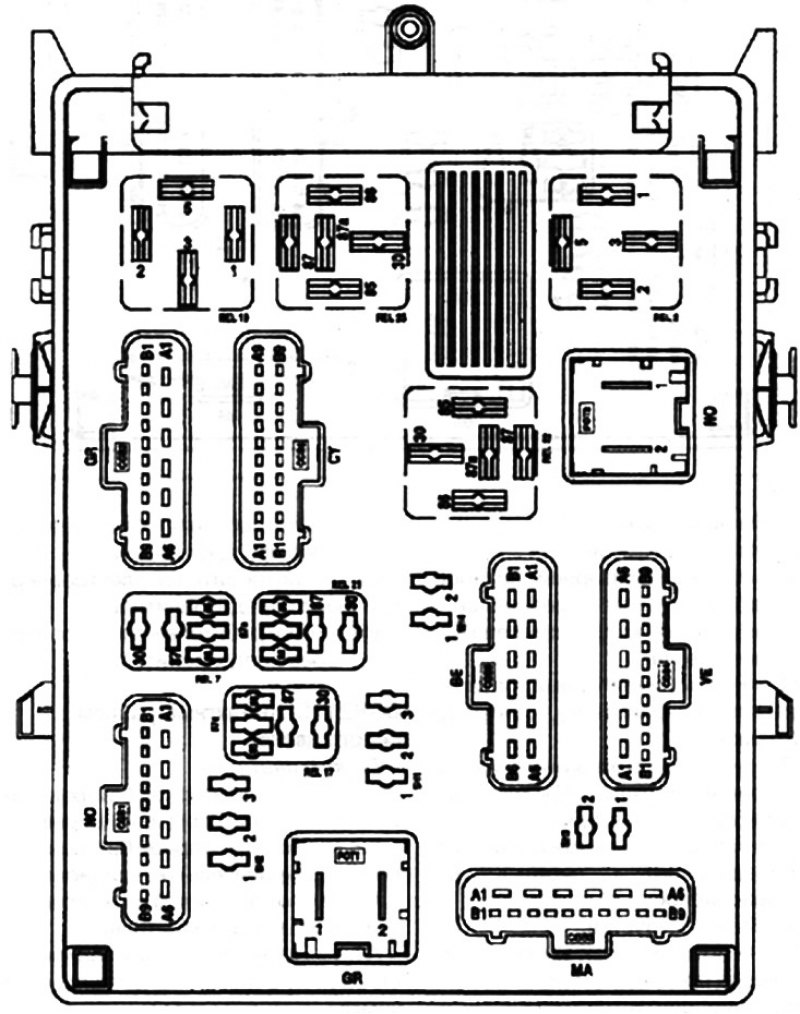

- REL2. Реле обогрева заднего стекла.
- REL7. Реле противотуманных фар.
- REL9. Реле очистителя ветрового стекла.
- REL10. Реле очистителя ветрового стекла.
- REL11. Реле очистителя заднего стекла/ фонарей заднего хода.
- REL12. Реле запирания открывающихся элементов.
- REL13. Реле запирания открывающихся элементов.
- REL17. Реле очистителя заднего стекла.
- REL18. Реле освещения салона с задержкой срабатывания.
- REL19. Вспомогательное реле.
- REL21. Реле запрета запуска двигателя.
- REL22. Реле центрального электронного коммутационного блока/ «+«после замка зажигания.
- REL23. Реле дополнительного электрооборудования, автомагнитолы (послепродажная установка заднего стеклоподъемника.
- SH1. Перемычка заднего электростеклоподъемника.
- SH2. Перемычка переднего электростеклоподъемника.
- SH3. Перемычка фар дневного движения.
- SH4. Перемычка фар дневного движения.
Примечание. Данный блок предохранителей расположен на коробке с плавкими предохранителями и реле.
Примечание. Дополнительная коробка с плавкими предохранителями и реле расположена со стороны пассажира перед вещевым ящиком.
